# SequenceSUPTemp

## `SequenceSUPTemp` (FB)

FUNCTION\_BLOCK SequenceSUPTemp

### Kurzbeschreibung

> Zulufttemperatur Regelung für eine Lüftungsanlage mit Energierückgewinnung (stetiges Umluftklappensystem und Energierückgewinnung) inklusive der Freigaben für die aktive Beheizung und Kühlung.\
> \
> Typische Anwendung: Zulufttemperatur Regelung in einer Lüftungsanlage

### Darstellung

<figure><img src="/files/JJCYCWphVxqmDuv7HbUf" alt=""><figcaption></figcaption></figure>

### Funktionsbeschreibung

#### Allgemeines

Dieser Funktionsbaustein ermöglicht nach der Freigabe (*xOpTCon* = TRUE) die Regelung der Zulufttemperatur *rSAT* auf den Sollwert *rReferenceSAT* durch die Erzeugung der Stellsignale *rYDamp* (Umluftklappensystem 0.0 - 100.0 % Aussenluftanteil) und *rYER*\
(Energierückgewinnung 0.0 - 100.0 %).\
Nach der vollständigen Ausnutzung der Energierückgewinnungssysteme erfolgt bei Bedarf die Freigabe der aktiven Beheizung (*xEnHeat* = TRUE) oder aktiven Kühlung (*xEnCool* = TRUE).\
Die Regelung der Zulufttemperatur bei aktiver Beheizung oder bei aktiver Kühlung muss jeweils über einen separaten, externen PI-Regler erfolgen. Die Stellsignale dieser externen PI-Regler werden auf die Eingänge *rHeaterYPISAT* bzw. *rCoolerYPISAT* rückgeführt, um einen energieökonomische Regelung der Energierückgewinnung zu gewährleisten.\
Durch die Berücksichtigung der aktuellen Aussentemperatur *rOAT* bzw. Ablufttemperatur *rRAT* kann für jeden Betriebsfall die optimale Energierückgewinnung vorgenommen werden.\
Beim Einsatz dieses Bausteins ist die räumliche Anordnung der Komponenten (Klappensystem, Energierückgewinnung, Erhitzerkreis, Kühlkreis, etc.) zu berücksichtigen.\
\

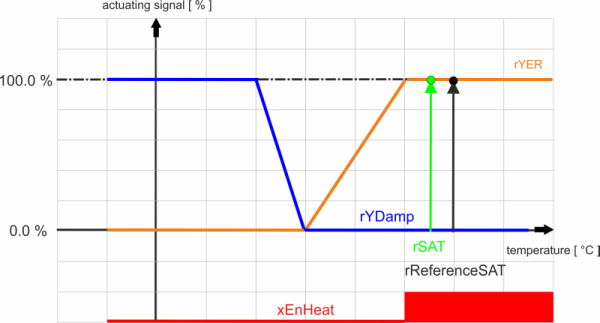

Fall 1 - Winterfall: Zulufttemperatur < Zuluftsolltemperatur, Aussentemperatur < Ablufttemperatur, Zuluftsolltemperatur > Ablufttemperatur

<figure><img src="/files/pFY8X3rLGqyFdGeU0ZZH" alt=""><figcaption></figcaption></figure>

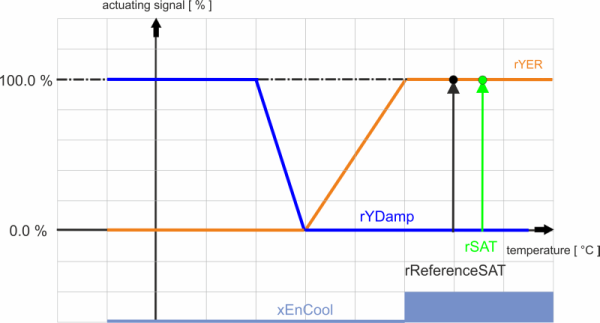

Fall 2 - Sommerfall: Zulufttemperatur > Zuluftsolltemperatur, Aussentemperatur > Ablufttemperatur, Zuluftsolltemperatur < Ablufttemperatur

<figure><img src="/files/a1UNGtblDjIuIZhFtWpE" alt=""><figcaption></figcaption></figure>

#### Freigabe / Sperrung des Reglers *xOpTCon*

Im gesperrten Zustand (*xOpTCon* = FALSE) finden keine Regelungs- und Steuerungsprozesse statt, die Ausgänge werden auf folgende Signale / Zustände fixiert:\
\
\&#xNAN;*rYGen* = 100.0 %\
\&#xNAN;*xEnHeat* = FALSE\
\&#xNAN;*xEnCool* = FALSE\
\&#xNAN;*rYDamp* = 100.0 %\
\&#xNAN;*rYER* = 100.0 %

#### Freigabe / Sperrung der freien Nachtkühlung *xFNCEn*

Dieser Eingang signalisiert (*xFNCEn* = TRUE) die aktive freie Nachtauskühlung und sperrt den Ausgang für die aktive Kühlung *xEnCool* unabhängig von den übrigen Anforderungen.

#### Verzögerter Start der Regelung *xPRORamp* bzw. *xHHWFrost1*

Der interne Sequenzregler (PI-Regler) wird gesperrt, falls entweder der Eingang *xPRORamp* und / oder der Eingang *xHHWFrost1* aktiv (= TRUE) ist.\
Die Freigabe des internen Sequenzreglers erfolgt mit einer Zeitverzögerung von 5 Minuten, nachdem beide Eingänge wieder inaktiv (= FALSE) sind.

#### Rückmeldung der Stellsignale *rHeaterYPISAT* bzw. *rCoolerYPISAT*

Die Rückmeldung der Stellsignale für die aktive Beheizung *rHeaterYPISAT* und Kühlung *rCoolerYPISAT* wird intern überwacht und wie folgt ausgewertet:\
\
Stellsignal *rHeaterYPISAT* > 8.0 %: Deaktivierung des internen Sequenzreglers\
Stellsignal *rHeaterYPISAT* < 3.0 %: Aktivierung des internen Sequenzreglers nach einer Zeitverzögerung von 500 ms\
\
Stellsignal *rCoolYPISAT* > 8.0 %: Deaktivierung des internen Sequenzreglers\
Stellsignal *rCoolYPISAT* < 3.0 %: Aktivierung des internen Sequenzreglers nach einer Zeitverzögerung von 500 ms

#### Allgemeines Stellsignal aus der Squenzregelung *rYGen*

Dieses Stellsignal im Bereich 0.0 - 100.0 % (0.0% = maximale Energierückgewinnung, 100.0 = keine Energierückgewinnung) wird primär durch den internen Sequenzregler erzeugt und durch die Eingangsgrößen *rSAT* (Zulufttemperatur), *rReferenceSAT* (Zuluftsolltemperatur), *rOAT* (Aussenlufttemperatur) und *rRAT* (Ablufttemperatur) beeinflusst.

#### Freigabe / Sperrung der aktiven Beheizung *xEnHeat*

Die Freigabe der aktiven Beheizung ist aktiv (= TRUE), falls folgende Bedingungen gleichzeitig erfüllt sind:\
\
\&#xNAN;*xOptCon* = TRUE\
(Aussentemperatur > Ablufttemperatur UND *rYGen* > 99%) ODER (Aussentemperatur < Ablufttemperatur UND *rYGen* < 1%)\
\
In allen übrigen Situation ist die aktive Beheizung gesperrt (= FALSE).

#### Freigabe / Sperrung der aktiven Kühlung *xEnCool*

Die Freigabe der aktiven Kühlung ist aktiv (= TRUE), falls folgende Bedingungen gleichzeitig erfüllt sind:\
\
\&#xNAN;*xOptCon* = TRUE\
(Aussentemperatur > Ablufttemperatur UND *rYGen* < 1%) ODER (Aussentemperatur < Ablufttemperatur UND *rYGen* > 99%)\
\&#xNAN;*xFNCEn* = FALSE\
\&#xNAN;*rAverage2h* > **rSetpoint\_CoolOAT** (Sperrung der aktiven Kühlung bei tiefen Aussentemperaturen)\
\
In allen übrigen Situation ist die aktive Kühlung gesperrt (= FALSE).

#### Stellsignal für das Klappensystem *rYDamp*

Das Stellsignal für das Klappensystem (0.0 - 100.0 %, 0.0 % = keine Aussenluftanteil, 100.0 % maximaler Aussenluftanteil) wird in Abhängigkeit vom allgemeines Stellsignal aus der Squenzregelung *rYGen* wie folgt erzeugt:\
\
Das Stellsignal *rYGen* wird im Bereich *r1Damp* bis *r2Damp* linear in ein Signal im Bereich von 0.0 - 100.0 umgesetzt und begrenzt.

#### Stellsignal für das System zur Energierückgewinnung *rYER*

Das Stellsignal für die Energierückgewinnung (0.0 - 100.0 %, 0.0 % = keine Energierückgewinnung, 100.0 % maximale Energierückgewinnung) wird in Abhängigkeit vom allgemeines Stellsignal aus der Squenzregelung *rYGen* wie folgt erzeugt:\
\
Das Stellsignal *rYGen* wird im Bereich *r1Er* bis *r2Er* linear in ein Signal im Bereich von 100.0 - 0.0 umgesetzt und begrenzt.

### CODESYS

InOut:

| Scope       | Name                | Type    | Initial      |
| ----------- | ------------------- | ------- | ------------ |
| Input       | `rSAT`              | `REAL`  |              |
| Input       | `rReferenceSAT`     | `REAL`  |              |
| Input       | `xOpTCon`           | `BOOL`  |              |
| Input       | `xFNCEn`            | `BOOL`  | FALSE        |
| Input       | `rOAT`              | `REAL`  |              |
| Input       | `rRAT`              | `REAL`  |              |
| Input       | `rAverage2h`        | `REAL`  |              |
| Input       | `xPRORamp`          | `BOOL`  | FALSE        |
| Input       | `xHHWFrost1`        | `BOOL`  | FALSE        |
| Input       | `rHeaterYPISAT`     | `REAL`  | 0.0          |
| Input       | `rCoolerYPISAT`     | `REAL`  | 0.0          |
| Output      | `rYGen`             | `REAL`  |              |
| Output      | `xEnHeat`           | `BOOL`  |              |
| Output      | `xEnCool`           | `BOOL`  |              |
| Output      | `rYDamp`            | `REAL`  |              |
| Output      | `rYER`              | `REAL`  |              |
| Output      | `xAuto`             | `BOOL`  |              |
| Input Const | `rSetpoint_CoolOAT` | `REAL`  | 14.0         |
| Input Const | `r2ER`              | `REAL`  | 100.0        |
| Input Const | `r1ER`              | `REAL`  | 30.0         |
| Input Const | `r2Damp`            | `REAL`  | 30.0         |
| Input Const | `r1Damp`            | `REAL`  | 0.0          |
| Input Const | `rTn`               | `REAL`  | 200.0        |
| Input Const | `rKp`               | `REAL`  | 3.5          |
| Input Const | `rManValueYER`      | `REAL`  |              |
| Input Const | `eManModeYER`       | eMANNUM | eMANNUM.Auto |
| Input Const | `rManValueYDamp`    | `REAL`  |              |
| Input Const | `eManModeYDamp`     | eMANNUM | eMANNUM.Auto |
| Input Const | `eManModeCool`      | eMANBIN | eMANBIN.Auto |
| Input Const | `eManModeHeat`      | eMANBIN | eMANBIN.Auto |
| Input Const | `rManValueYGen`     | `REAL`  |              |
| Input Const | `eManModeYGen`      | eMANNUM | eMANNUM.Auto |


---
