\* FALSE: Betriebsüberwachung nicht freigegeben \* TRUE: Betriebsüberwachung freigegeben
|
| **xForceOption** | BOOL | | TRUE |
\* FALSE: Ausgang xHB bei Zwangsübersteuerung AUS \* TRUE: Ausgang xHB bei Zwangsübersteuerung EIN
|
| **tAbsTime** | UDINT | 0 … 600s | 120s | Zeitdauer des Blockierschutzbetriebs |
| **tAbsTime** | TOD | 00:00:00 - 23:59:59 Uhr | 08:00:00 Uhr | Zeitpunkt des Blockierschutzbetriebs |
| **eAbsDay** | eDoW | eDoW\.Monday … eDoW\.Sunday | eDoW\.Monday | Wochentag des Blockierschutzbetriebs |
| **eOffDelayTimeBase** | eTime | eTime.Second, eTime.Minute, eTime.Hour | eTime.Second | Skalierung der Nachlaufzeit (Sekunden / Minuten / Stunden) |
| **udiOffDelay** | UDINT | 0 … 60min | 120s | Nachlaufzeitdauer der Umwälzpumpe |
| **eManModeB** | eMANBIN | eMANBIN.Auto, eMANBIN.ManOff, eMANBIN.ManOn | eMANBIN.Auto | Betriebsart der Handübersteuerung für den digitalen Ausgang *xHB* |
### Funktionsbeschreibung
#### Automatik-Ausgang *xAB*
Der digitale Automatik-Ausgang *xAB* wird durch den Eingang *xEn*, den Ausgang *xAlarm*, das Nachlaufmodul und das Blockierschutzmodul beeinflusst.
| *xEn* | *xAlarm* | *xAlarmControl* | Nachlaufmodul | Blockierschutzmodul | *xAB* | Hinweise |
| ----- | -------- | --------------- | ------------- | ------------------- | ----- | ------------------------------------------ |
| X | TRUE | TRUE | X | X | FALSE | Abschaltung über Sammelstörung freigegeben |
| FALSE | X | FALSE | FALSE | FALSE | FALSE | Automatikbetrieb Aus |
| TRUE | x | FALSE | FALSE | FALSE | TRUE | Automatikbetrieb Ein |
| X | X | FALSE | TRUE | X | TRUE | Nachlaufbetrieb |
| X | x | FALSE | X | TRUE | TRUE | Blockierschutzbetrieb |
Legende: X = beliebig\
\
Mit dem Parameter *xAlarmControl* kann das Verhalten des Ausgangs *xAB* im Fehlerfall beeinflusst werden.\
Bei *xAlarmControl* = TRUE wird im Fehlerfall (*xAlarm* = TRUE) der Automatik-Ausgang *xAB* abgeschaltet, befindet sich das Handübersteuermodul in Automatik, dann wird auch der Ausgang *xHB* abgeschaltet.\
Bei *xAlarmControl* = FALSE erfolgt keine Reaktion.
#### Hand-Ausgang *xHB*
Der digitale Hand-Ausgang *xHB* entspricht dem digitalen Automatik-Ausgang *xAB*, zusätzlich erweitert um ein Handübersteuermodul und um eine Zwangsübersteuerung.
| *xAB* | eMANBIN | *xForce* | **xForceOption** | *xHB* | Hinweise |
| ----- | -------------- | -------- | ---------------- | ----- | -------------------------------------- |
| FALSE | eMANBIN.Auto | FALSE | X | FALSE | Handübersteuermodul in Automatik |
| TRUE | eMANBIN.Auto | FALSE | X | TRUE | Handübersteuermodul in Automatik |
| X | eMANBIN.ManOn | FALSE | X | TRUE | Handübersteuermodul in Handbetrieb Ein |
| X | eMANBIN.ManOff | FALSE | X | FALSE | Handübersteuermodul in Handbetrieb Aus |
| X | X | TRUE | FALSE | FALSE | Zwangsübersteuerung Aus |
| X | X | TRUE | TRUE | TRUE | Zwangsübersteuerung Ein |
Legende: X = beliebig
#### Anforderung - Energieerzeugung *xEnergyRequest*
Der digitale Ausgang *xEnergyRequest* wird durch den Eingang *xFb*, das Nachlaufmodul und das Blockierschutzmodul beeinflusst.
| *xFB* | Nachlaufmodul | Blockierschutzmodul | *xEnergyRequest* | Hinweise |
| ----- | ------------- | ------------------- | ---------------- | ---------------------------------- |
| FALSE | X | X | FALSE | Umwälzpumpe ist nicht in Betrieb |
| TRUE | FALSE | FALSE | TRUE | Umwälzpumpe ist in Betrieb |
| TRUE | TRUE | X | FALSE | Nachlaufmodul ist in Betrieb |
| TRUE | X | TRUE | FALSE | Blockierschutzmodul ist in Betrieb |
Legende: X = beliebig
#### Nachlaufmodul
Das Nachlaufmodul wird durch eine Abschaltverzögerung mit einstellbarer Zeitdauer realisiert. Der Eingang des Nachlaufmoduls ist aktiv, falls die Freigabe ‘xEn’ aktiv und gleichzeitig die Sammelstörmeldung *xAlarm* nicht aktiv ist.
#### Blockierschutzmodul
Das Blockierschutzmodul wird durch das binäre Blockierschutzmodul mit einstellbarer Zeitdauer realisiert.\
Die Zeitdauer *tAbsTime*, der Zeitpunkt **tAbsTime** und der Wochentag **eAbsDay** sind einstellbar.\
Der Zeitstempel (Datum / Uhrzeit) des letzten Blockierschutzbetriebs *dtAbsLastOn* steht zur Verfügung.
#### Ausgang *xAlarm*
| *xAlarmIn* | *xAlarmFb* | *xAlarm* | Hinweise |
| ---------- | ---------- | -------- | ----------------------------------------- |
| FALSE | FALSE | FALSE | Sammelstörung ist inaktiv |
| TRUE | FALSE | TRUE | Externe Hardwarestörung ist aktiv |
| FALSE | TRUE | TRUE | Störung der Betriebsüberwachung ist aktiv |
| TRUE | TRUE | TRUE | Beide Störungen sind aktiv |
Legende: X = beliebig
#### Sammelmeldung Automatikbetrieb *xAuto*
Die Sammelmeldung Automatikbetrieb *xAuto* wird aktiviert (= TRUE), falls der Eingang *eAOO* den Wert HVACTYPES.eManBin.Auto und der Sollwert / Parameter **eManModeB** den Wert eMANBIN.Auto enthält.\
In alle übrigen Fällen ist die Sammelmeldung Automatikbetrieb *xAuto* nicht aktiviert (= FALSE).
#### Zwangsübersteuerung *xForce*
Die Zwangsübersteuerung wirkt direkt auf den Ausgang *xHB*. Mit dem Parameter **xForceOption** wird festgelegt, welchen Zustand der Ausgang *xHB* bei TRUE am Eingang *xForce* einnimmt.
#### Betriebsstundenzähler
Der Betriebsstundenzähler ist aktiv, falls die Umwälzpumpe in Betrieb ist (*xFb* = TRUE) und gleichzeitig die Sammelstörung *xAlarm* nicht aktiv ist (*xAlarm* = FALSE).\
Die Anzahl der Betriebsstunden **udiOperatingHours**, und die Anzahl der Einschaltungen **udiCountFb** werden an den entsprechenden Ausgängen ausgegeben.\
Der Zeitstempel (Datum / Uhrzeit) des Betriebs der Umwälzpumpe *dtLastFb* steht zur Verfügung.
> **Schreibzugriff auf die Zählerstände**
>
> Über den Pfad ‘Instanzname.\_OperatingHours.udiOperatingHours’ bzw. ‘Instanzname.\_OperatingHours.udiCountFb’ ist ein Schreibzugriff auf die beide Zählerstände möglich.
#### Betriebsüberwachung
Die Betriebsüberwachung überwacht die korrekte Funktion der Umwälzpumpe.\
Die Überwachung kann generell freigegeben (**xFbControl** = TRUE) oder gesperrt (**xFbControl** = FALSE) werden.\
Der Automatikbetrieb der Umwälzpumpe muss ebenfalls aktiv sein (*eAOO* = HVACTYPES.eManBin.Auto).\
\
Der Eingang *xFb* und der Ausgang *xHB* werden permanent miteinander verglichen.\
Sind die Zustände während einer einstellbaren Zeitdauer **udiFbControlTime** stets ungleich (d.h. Freigabe der Pumpe aber keine Betriebsrückmeldung), so wird die Störmeldung der Betriebsüberwachung *xAlarmFb* aktiviert.\
\
Die Störmeldung der Betriebsüberwachung *xAlarmFb* wird zurück gesetzt, falls die Freigabe der Überwachung **xFbControl** gesperrt ist, oder der Rücksetzeingang *xQuit* aktiv ist, oder der Automatikbetrieb der Umwälzpumpe (*eAOO* = HVACTYPES.eManBin.Auto) aktiviert wird.
### Visualisierung
Passendes Visualisierungselement aus der HVACV Visu Library: **FB\_PumpHorizontal** oder **FB\_PumpVertical**
#### Darstellung
#### Schnittstellen Visu-Element
| Name | Datentyp | Typ | Initialwert | Funktion |
| ------------- | -------- | ------------ | ----------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| **FB\_Pump** | Pump | VAR\_IN\_OUT | | Hier FB Pump eintragen Bsp. PRG.Pump |
| **rRotation** | INT | VAR\_INPUT | | Hier kann die Rotation der Pumpen Grafik als Gradzahl eingetragen werden. z.B. 90 entspricht eine Drehung um 90 Grad nach rechts. -90 Grad entspricht eine Drehung um 90 Grad nach links. |

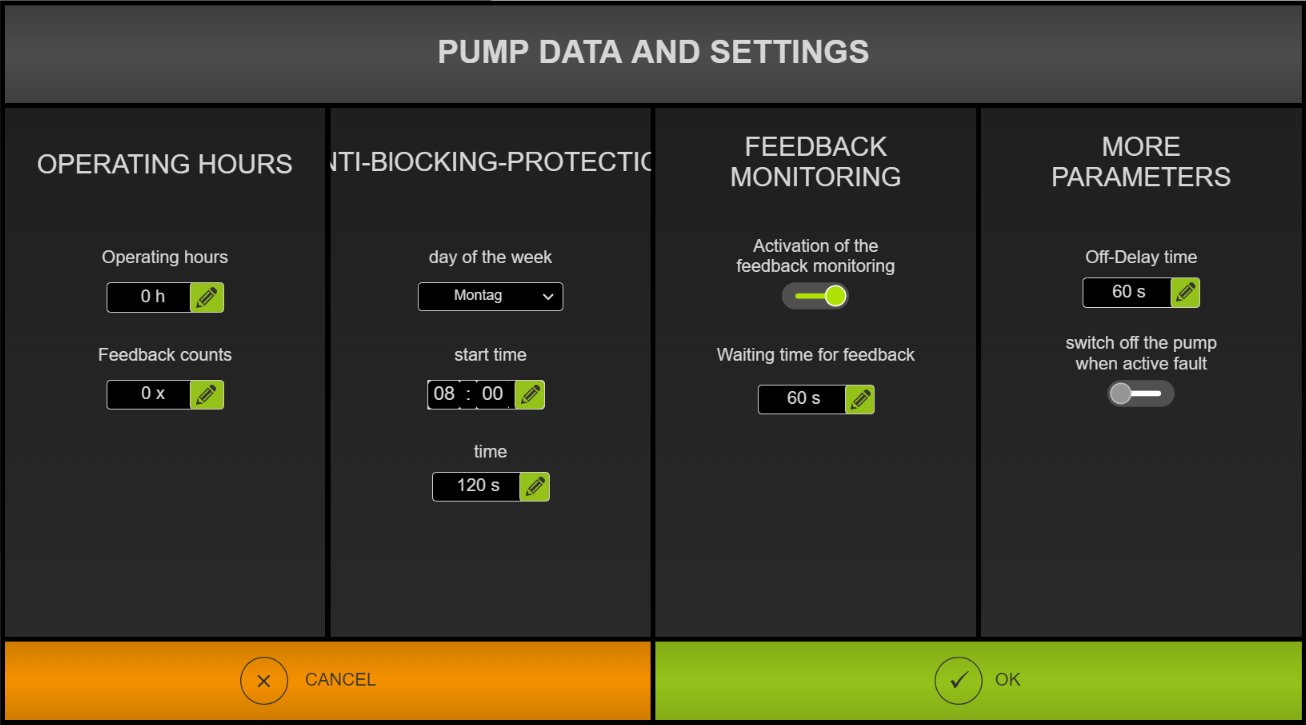

Parameter Dialog für die Pumpe: **FB\_PumpParameter** :
{% hint style="info" %}
Hinweis: VAR\_IN\_OUT Schnittstellen müssen belegt werden, VAR\_INPUT sind optional.
{% endhint %}
### CODESYS
InOut:
| Scope | Name | Type | Initial |
| ----------- | ------------------- | ------- | ------------ |
| Input | `xEn` | `BOOL` | |
| Input | `xForce` | `BOOL` | FALSE |
| Input | `xReady` | `BOOL` | |
| Input | `xFb` | `BOOL` | |
| Input | `xMSwitch` | `BOOL` | TRUE |
| Input | `xAlarmIn` | `BOOL` | |
| Input | `xService` | `BOOL` | |
| Input | `eAOO` | eManBin | eManBin.Auto |
| Input | `xQuit` | `BOOL` | FALSE |
| Output | `xHB` | `BOOL` | |
| Output | `xAB` | `BOOL` | |
| Output | `xAlarmFb` | `BOOL` | |
| Output | `dtLastFb` | `DT` | |
| Output | `udiOperatingHours` | `UDINT` | |
| Output | `udiCountFb` | `UDINT` | |
| Output | `xAlarm` | `BOOL` | |
| Output | `xAuto` | `BOOL` | |
| Input Const | `udiFbControlTime` | `UDINT` | 60 |
| Input Const | `xFbControl` | `BOOL` | TRUE |
| Input Const | `xForceOption` | `BOOL` | FALSE |
| Input Const | `eManModeB` | eMANBIN | eMANBIN.Auto |
Methods:
> mQuit
> mResetOperatingHours
Structure:
* mQuit (Method)
* mResetOperatingHours (Method)
---
