# FireDamperMot\_OnOff

## `FireDamperMot_OnOff` (FB)

FUNCTION\_BLOCK FireDamperMot\_OnOff

### Kurzbeschreibung

> Steuerung einer motorischen Brandschutzklappe mit zwei Positionsrückmeldungen\
> Zusatzfunktionen: Funktionstest der Brandschutzklappe\
> Typische Anwendung: Steuerung einer Brandschutzklappe in einer RLT-Anlage

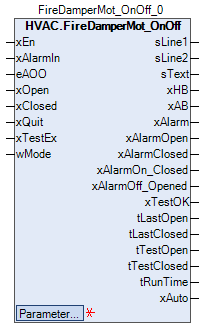

### Darstellung

<figure><img src="/files/7pvKW1K9AYd9OVaTbTSM" alt=""><figcaption></figcaption></figure>

### Funktionsbeschreibung

#### Allgemeines

Dieser Funktionsbaustein steuert eine binäre motorische Brandschutzklappe(*xEn* = TRUE = Öffnung), überwacht die Laufzeiten während des Öffnungs- und Schliessvorgangs und kann einen vollständigen Brandschutzklappentest durchführen.\
Der Funktionsbaustein kann entweder im Normalbetrieb oder im Testbetrieb ( = Brandschutzklappentest) betrieben werden.\
Der Testbetrieb ist gegenüber dem Normalbetrieb höher priorisiert und kann durch eine ansteigende Flanke am Eingang *xTestEx* und / oder am Sollwert / Parameter **xRunTest** ausgelöst werden.

#### Freigabe Öffnung / Schliessung der Brandschutzklappe vor Handübersteuerung *xAB*

Die Freigabe Öffnung / Schliessung der Brandschutzklappe vor Handübersteuerung *xAB* wird unverändert von der Anforderung Öffnung / Schliessung der Brandschutzklappe *xEn* übernommen, falls der Brandschutzklappentest nicht aktiv ist.

#### Freigabe Öffnung / Schliessung der Brandschutzklappe nach Handübersteuerung *xHB*

Die Freigabe Öffnung / Schliessung der Brandschutzklappe nach Handübersteuerung *xHB* entspricht der Freigabe Öffnung / Schliessung der Brandschutzklappe vor Handübersteuerung *xAB* zusätzlich erweitert um ein Handübersteuermodul

| *xAB* | **eManModeB**  | *xHB* | Hinweise                               |
| ----- | -------------- | ----- | -------------------------------------- |
| FALSE | eMANBIN.Auto   | FALSE | Handübersteuermodul in Automatik       |
| TRUE  | eMANBIN.Auto   | TRUE  | Handübersteuermodul in Automatik       |
| X     | eMANBIN.ManOn  | TRUE  | Handübersteuermodul in Handbetrieb Ein |
| X     | eMANBIN.ManOff | FALSE | Handübersteuermodul in Handbetrieb Aus |

Legende: X = beliebig

#### Auswahl der Betriebsart *wMode*

Die Auswahl der Betriebsart erlaubt aktuell zwei gültige Varianten:

> 1. ‘wMode’ = 1: Der Funktionsbaustein verhält sich wie der Funktionsbaustein ‘FireDamperMot’
>    1. xHB = TRUE: Sofortige Alarmmeldung, falls BSK laut Rückmeldung nicht geöffnet ist (Brandfall)
>    2. BSK-Test: feste Sequenz — Schliessung + Öffnung
> 2. ‘wMode’ = 2: Der Funktionsbaustein kann für Anwendungen in der Schweiz verwendet werden, bei der die Brandschutzklappen parallel zur Anforderung der RLT-Anlage geöffnet / geschlossen werden.
>    1. xHB = FALSE: Sofortige Alarmmeldung, falls BSK nach Ablauf der Laufzeit laut Rückmeldung nicht geschlossen ist
>    2. xHB = TRUE: Sofortige Alarmmeldung, falls BSK nach Ablauf der Laufzeit laut Rückmeldung nicht geöffnet ist (Brandfall)
>    3. BSK-Test: xClosed = TRUE: feste Sequenz — Öffnung + Schliessung
>    4. BSK-Test: xOpen = TRUE: feste Sequenz — Schliessung + Öffnung

#### Sammelstörung *xAlarm*

‘wMode’ = 1:\
\
Die Sammelstörung *xAlarm* wird aktiviert (= TRUE), falls mindestens eine der nachfolgend beschriebenen Bedingungen gegeben ist:

\
1\) Die Störmeldung für die Rückmeldung der Öffnung *xAlarmOpen* ist aktiv (= TRUE).\
\
2\) Die Störmeldung für die Rückmeldung der Schliessung xAlarmClosed ist aktiv (= TRUE).\
\
3\) Die Brandschutzklappe ist nicht vollständig geöffnet (xOpen = FALSE).\
(Hintergrund: Jede nicht vollständig geöffnete Brandschutzklappe stellt einen fehlerhaften Zustand dar).\
\
4\) Der Eingang \*xAlarmIn\* ist aktiv (= TRUE).\
\
In alle übrigen Fällen ist die Sammelstörung xAlarm nicht aktiviert (= FALSE).\
\
‘wMode’ = 2:\
\
Die Sammelstörung xAlarm wird aktiviert (= TRUE), falls mindestens eine der nachfolgend beschriebenen Bedingungen gegeben ist:\
\
1\) Die Störmeldung für die Rückmeldung der Öffnung xAlarmOpen ist aktiv (= TRUE).\
\
2\) Die Störmeldung für die Rückmeldung der Schliessung xAlarmClosed ist aktiv (= TRUE).\
\
3\) xHB = TRUE: Die Brandschutzklappe ist nicht vollständig geöffnet (xOpen = FALSE).\
(Hintergrund: Jede nicht vollständig geöffnete Brandschutzklappe stellt einen fehlerhaften Zustand dar).\
\
4\) xHB = FALSE: Die Brandschutzklappe ist nicht vollständig geschlossen (xClosed = FALSE ).\
(Hintergrund: Jede nicht vollständig geschlossene Brandschutzklappe stellt einen fehlerhaften Zustand dar).\
\
5\) Der Eingang xAlarmIn ist aktiv (= TRUE).\
\
In alle übrigen Fällen ist die Sammelstörung xAlarm nicht aktiviert (= FALSE).

#### Freigabe / Sperrung der Störmeldung für die Rückmeldung der Öffnung *xAlarmOpen*

Die Überwachung der Laufzeit der Klappe während des Öffnungsvorgangs auf einen einstellbaren Maximalwert (**tOpen**) startet, falls im Normalbetrieb mindestens eine der nachfolgend beschriebenen Bedingungen erfüllt ist:

1\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Ausgang *xHB* erkannt (= Regelfall).\
\
2\) Die Anforderung zur Öffnung ist aktiv (xEn = TRUE) und gleichzeitig wird am Eingang xQuit eine ansteigende Flanke (FALSE > TRUE) erkannt.\
\
3\) Der Ausgang xHB ist aktiv (= TRUE) und gleichzeitig wird eine abfallende Flanke (TRUE > FALSE) am Eingang xOpen erkannt.\
\
Die Störmeldung für die Rückmeldung der Öffnung xAlarmOpen wird aktiviert (= TRUE), falls nach dem Ablauf der maximalen Laufzeit tOpen bei aktivem Ausgang (xHB = TRUE) mindestens eine der nachfolgenden Bedingungen erfüllt ist:\
\
1\) Die Rückmeldung der vollständigen Öffnung ist nicht aktiv (xOpen = FALSE) (= Regelfall).\
\
2\) Die Rückmeldungen xOpen bzw. xClosed haben denselben Zustand.\
\
Die Störmeldung für die Rückmeldung der Öffnung xAlarmOpen wird deaktiviert (= FALSE), falls am Eingang xQuit eine ansteigende Flanke (FALSE > TRUE) erkannt wird.

#### Freigabe / Sperrung der Störmeldung für die Rückmeldung der Schliessung *xAlarmClosed*

Die Überwachung der Laufzeit der Klappe während des Schliessvorgangs auf einen einstellbaren Maximalwert (**tclose**) startet, falls im Normalbetrieb mindestens eine der nachfolgend beschriebenen Bedingungen erfüllt ist:

1\) Es wird eine abfallende Flanke (TRUE > FALSE) am Ausgang *xHB* erkannt (= Regelfall).\
\
2\) Die Anforderung zur Schliessung ist aktiv (xEn = FALSE) und gleichzeitig wird am Eingang xQuit eine ansteigende Flanke (FALSE > TRUE) erkannt.\
\
Die Störmeldung für die Rückmeldung der Schliessung xAlarmClosed wird aktiviert (= TRUE), falls nach dem Ablauf der maximalen Laufzeit tClose bei nicht aktivem Ausgang (xHB = FALSE) mindestens eine der nachfolgenden Bedingungen erfüllt ist:\
\
1\) Die Rückmeldung der vollständigen Schliessung ist nicht aktiv (xClosed = FALSE) (= Regelfall).\
\
2\) Die Rückmeldungen xOpen bzw. xClosed haben denselben Zustand.\
\
Die Störmeldung für die Rückmeldung der Schliessung xAlarmClosed wird deaktiviert (= FALSE), falls am Eingang xQuit eine ansteigende Flanke (FALSE > TRUE) erkannt wird.

#### Freigabe / Sperrung der Störmeldung für die freigegebene, aber nicht geöffnete Brandschutzklappe nach Ablauf der Laufzeit (FALSE = Sperrung, TRUE = Freigabe) *xAlarmOn\_Closed*

Die Freigabe der Störmeldung erfolgt (Voraussetzung: ‘wMode’ = 2), falls nach Ablauf einer eventuellen Laufzeitüberwachung die freigegebene Brandschutzklappe (‘xHB’ = TRUE)\
nicht vollständig geöffnet (‘xOpen’ = FALSE) ist (= Brandfall).\
Die Störmeldung wird deaktiviert (= FALSE), falls am Eingang *xQuit* eine ansteigende Flanke (FALSE > TRUE) erkannt wird.\
Sie wird in allen anderen Modi (‘wMode’ <> 2) ebenfalls deaktiviert (= FALSE).

#### Freigabe / Sperrung der Störmeldung für die gesperrte, aber nicht geschlossene Brandschutzklappe nach Ablauf der Laufzeit (FALSE = Sperrung, TRUE = Freigabe) *xAlarmOff\_Opened*

Die Freigabe der Störmeldung erfolgt (Voraussetzung: ‘wMode’ = 2), falls nach Ablauf einer eventuellen Laufzeitüberwachung die gesperrte Brandschutzklappe (‘xHB’ = FALSE)\
nicht vollständig geschlossen (‘xClosed’ = FALSE) ist.\
Die Störmeldung wird deaktiviert (= FALSE), falls am Eingang *xQuit* eine ansteigende Flanke (FALSE > TRUE) erkannt wird.\
Sie wird in allen anderen Modi (‘wMode’ <> 2) ebenfalls deaktiviert (= FALSE).

#### Zeitdauer der letzten vollständigen Öffnung *tLastOpen*

Die Messung der Zeitdauer beginnt jeweils, falls mindestens eine der nachfolgend beschriebenen Bedingungen erfüllt ist:

1\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Eingang *xOpen* erkannt.\
\
2\) Es wird eine abfallende Flanke (TRUE > FALSE) am Eingang xOpen erkannt.\
\
3\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Eingang xClosed erkannt.\
\
4\) Es wird eine abfallende Flanke (TRUE > FALSE) am Eingang xClosed erkannt. (Regelfall)\
\
5\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Ausgang xHB erkannt.\
\
6\) Es wird eine abfallende Flanke (TRUE > FALSE) am Ausgang xHB erkannt.\
\
An diesem Ausgang steht nach jeder ansteigenden Flanke an der Rückmeldung der vollständigen Öffnung xOpen (FALSE > TRUE) die Laufzeit zur Verfügung.

#### Zeitdauer der letzten vollständigen Schliessung *tLastClosed*

Die Messung der Zeitdauer beginnt jeweils, falls mindestens eine der nachfolgend beschriebenen Bedingungen erfüllt ist:

1\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Eingang *xOpen* erkannt.\
\
2\) Es wird eine abfallende Flanke (TRUE > FALSE) am Eingang xOpen erkannt. (Regelfall)\
\
3\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Eingang xClosed erkannt.\
\
4\) Es wird eine abfallende Flanke (TRUE > FALSE) am Eingang xClosed erkannt.\
\
5\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Ausgang xHB erkannt.\
\
6\) Es wird eine abfallende Flanke (TRUE > FALSE) am Ausgang xHB erkannt.\
\
An diesem Ausgang steht nach jeder ansteigenden Flanke an der Rückmeldung der vollständigen Schliessung xClosed (FALSE > TRUE) die Laufzeit zur Verfügung.

#### Zeitdauer der aktuellen Öffnung / Schliessung in *tRunTime*

An diesem Ausgang steht während jeder Laufzeitmessung die aktuelle Laufzeit zur Verfügung.

#### Prüfung der Funktionen der Brandschutzklappe (Testbetrieb)

Der Testbetrieb wird immer generell ausgelöst, falls mindestens eine der nachfolgend beschriebenen Bedingungen gegeben ist:

1\) Es wird eine ansteigende Flanke (FALSE > TRUE) am Eingang *xTestEx* erkannt.\
\
2\) Es wird der aktive Zustand (= TRUE) am Sollwert / Parameter xRunTest erkannt. Der aktive Zustand wird unmittelbar nach der Erkennung zurück (= FALSE) gesetzt.\
\
Der tatsächliche Testbetrieb erfolgt jedoch nur, falls die Rückmeldung des Automatikbetriebs eAOO (0 = Automatik, >0 = Handbetrieb) den Wert 0 enthält und gleichzeitig die Betriebsart der Handübersteuerung für den digitalen Ausgang xHB den Automatikbetrieb signalisiert (eMANBIN = eMANBIN.Auto).\
\
‘wMode’ = 1:\
Im Testbetrieb erfolgt eine Schliessung und anschliessende Öffnung der Brandschutzklappe, jeweils mit Laufzeitüberwachung. Am Anfang des Testbetriebs werden die Ausgänge xAlarmOpen, xAlarmClosed, tTestOpen, tTestClosed und xTestOK zurück gesetzt (= FALSE).\
\
Nun wird der Steuerbefehl für die Schliessung ausgelöst und die Laufzeit hinsichtlich einer Überschreitung des Maximalwerts tClosed überwacht. Wird die korrekte Rückmeldesituation (xClosed = TRUE und xOpen = FALSE) ohne Überschreitung des Maximalwerts erreicht, so wird der Ausgang xAlarmClosed nicht aktiviert (= FALSE). In allen übrigen Situationen wird der Ausgang xAlarmClosed aktiviert (= TRUE).\
\
Nun wird der Steuerbefehl für die Öffnung ausgelöst und die Laufzeit hinsichtlich einer Überschreitung des Maximalwerts tOpen überwacht. Wird die korrekte Rückmeldesituation (xOpen = TRUE und xClosed = FALSE) ohne Überschreitung des Maximalwerts erreicht, so wird der Ausgang xAlarmOpen nicht aktiviert (= FALSE). In allen übrigen Situationen wird der Ausgang xAlarmOpen aktiviert (= TRUE).\
\
Die Ergebnisanzeige für den Brandschutzklappentest xTestOK wird aktiviert (= Prüfung erfolgreich), falls keiner der beiden Ausgänge xAlarmOpen bzw. xAlarmClosed aktiv (= TRUE) ist. Die erreichten Werte tLastOpen und tLastClosed werden jeweils auf die Ausgänge tTestOpen und tTestClosed gelegt und bis zum nächsten Brandschutzklappentest gespeichert.\
\
Der Testbetrieb endet automatisch, sobald die Prüfung der Brandschutzklappe beendet ist.\
\
‘wMode’ = 2:\
\
Die Sequenz für den Testbetrieb wird zum Zeitpunkt ihrer Auslösung festgelegt:\
\
a) ‘xClosed’ = TRUE: Die Sequenz ‘Öffnung - Schliessung’ wird ausgeführt\
b) ‘xOpen’ = TRUE: Die Sequenz ‘Schliessung - Öffnung’ wird ausgeführt\
\
Sequenz Schliessung - Öffnung:\
\
Im Testbetrieb erfolgt eine Schliessung und anschliessende Öffnung der Brandschutzklappe, jeweils mit Laufzeitüberwachung. Am Anfang des Testbetriebs werden die Ausgänge xAlarmOpen, xAlarmClosed, tTestOpen, tTestClosed und xTestOK zurück gesetzt (= FALSE).\
\
Nun wird der Steuerbefehl für die Schliessung ausgelöst und die Laufzeit hinsichtlich einer Überschreitung des Maximalwerts tClosed überwacht. Wird die korrekte Rückmeldesituation (xClosed = TRUE und xOpen = FALSE) ohne Überschreitung des Maximalwerts erreicht, so wird der Ausgang xAlarmClosed nicht aktiviert (= FALSE). In allen übrigen Situationen wird der Ausgang xAlarmClosed aktiviert (= TRUE).\
\
Nun wird der Steuerbefehl für die Öffnung ausgelöst und die Laufzeit hinsichtlich einer Überschreitung des Maximalwerts tOpen überwacht. Wird die korrekte Rückmeldesituation (xOpen = TRUE und xClosed = FALSE) ohne Überschreitung des Maximalwerts erreicht, so wird der Ausgang xAlarmOpen nicht aktiviert (= FALSE). In allen übrigen Situationen wird der Ausgang xAlarmOpen aktiviert (= TRUE).\
\
Die Ergebnisanzeige für den Brandschutzklappentest xTestOK wird aktiviert (= Prüfung erfolgreich), falls keiner der beiden Ausgänge xAlarmOpen bzw. xAlarmClosed aktiv (= TRUE) ist. Die erreichten Werte tLastOpen und tLastClosed werden jeweils auf die Ausgänge tTestOpen und tTestClosed gelegt und bis zum nächsten Brandschutzklappentest gespeichert.\
\
Der Testbetrieb endet automatisch, sobald die Prüfung der Brandschutzklappe beendet ist.\
\
Sequenz Öffnung - Schliessung:\
\
Im Testbetrieb erfolgt eine Öffnung und anschliessende Schliessung der Brandschutzklappe, jeweils mit Laufzeitüberwachung. Am Anfang des Testbetriebs werden die Ausgänge xAlarmOpen, xAlarmClosed, tTestOpen, tTestClosed und xTestOK zurück gesetzt (= FALSE).\
\
Nun wird der Steuerbefehl für die Öffnung ausgelöst und die Laufzeit hinsichtlich einer Überschreitung des Maximalwerts tOpen überwacht. Wird die korrekte Rückmeldesituation (xOpen = TRUE und xClosed = FALSE) ohne Überschreitung des Maximalwerts erreicht, so wird der Ausgang xAlarmOpen nicht aktiviert (= FALSE). In allen übrigen Situationen wird der Ausgang xAlarmOpen aktiviert (= TRUE).\
\
Nun wird der Steuerbefehl für die Schliessung ausgelöst und die Laufzeit hinsichtlich einer Überschreitung des Maximalwerts tClosed überwacht. Wird die korrekte Rückmeldesituation (xClosed = TRUE und xOpen = FALSE) ohne Überschreitung des Maximalwerts erreicht, so wird der Ausgang xAlarmClosed nicht aktiviert (= FALSE). In allen übrigen Situationen wird der Ausgang xAlarmClosed aktiviert (= TRUE).\
\
Die Ergebnisanzeige für den Brandschutzklappentest xTestOK wird aktiviert (= Prüfung erfolgreich), falls keiner der beiden Ausgänge xAlarmOpen bzw. xAlarmClosed aktiv (= TRUE) ist. Die erreichten Werte tLastOpen und tLastClosed werden jeweils auf die Ausgänge tTestOpen und tTestClosed gelegt und bis zum nächsten Brandschutzklappentest gespeichert.\
\
Der Testbetrieb endet automatisch, sobald die Prüfung der Brandschutzklappe beendet ist.

#### Voraussetzungen

> **Voraussetzung für den Einsatz des Funktionsbausteins FireDamperMot\_OnOff**
>
> Zur korrekten Funktion ist der Einsatz des Funktionsbausteins TimeRead2 erforderlich.

### CODESYS

InOut:

| Scope       | Name               | Type     | Initial      |
| ----------- | ------------------ | -------- | ------------ |
| Input       | `xEn`              | `BOOL`   |              |
| Input       | `xAlarmIn`         | `BOOL`   | FALSE        |
| Input       | `eAOO`             | eManBin  | eManBin.Auto |
| Input       | `xOpen`            | `BOOL`   |              |
| Input       | `xClosed`          | `BOOL`   |              |
| Input       | `xQuit`            | `BOOL`   | FALSE        |
| Input       | `xTestEx`          | `BOOL`   | FALSE        |
| Input       | `wMode`            | `WORD`   | 2            |
| Output      | `sLine1`           | `STRING` |              |
| Output      | `sLine2`           | `STRING` |              |
| Output      | `sText`            | `STRING` |              |
| Output      | `xHB`              | `BOOL`   |              |
| Output      | `xAB`              | `BOOL`   |              |
| Output      | `xAlarm`           | `BOOL`   |              |
| Output      | `xAlarmOpen`       | `BOOL`   |              |
| Output      | `xAlarmClosed`     | `BOOL`   |              |
| Output      | `xAlarmOn_Closed`  | `BOOL`   |              |
| Output      | `xAlarmOff_Opened` | `BOOL`   |              |
| Output      | `xTestOK`          | `BOOL`   |              |
| Output      | `tLastOpen`        | `TIME`   |              |
| Output      | `tLastClosed`      | `TIME`   |              |
| Output      | `tTestOpen`        | `TIME`   |              |
| Output      | `tTestClosed`      | `TIME`   |              |
| Output      | `tRunTime`         | `TIME`   |              |
| Output      | `xAuto`            | `BOOL`   |              |
| Input Const | `udiOpen`          | `UDINT`  | 150          |
| Input Const | `udiClose`         | `UDINT`  | 25           |
| Input Const | `eManModeB`        | eMANBIN  | eMANBIN.Auto |
| Input Const | `xRunTest`         | `BOOL`   | FALSE        |
| Input Const | `sEditLine2`       | `STRING` | ‘’           |
| Input Const | `sEditLine1`       | `STRING` | ‘Raum’       |


---
