# CrossVentilation\_Sulzer
## `CrossVentilation_Sulzer` (FB)
FUNCTION\_BLOCK CrossVentilation\_Sulzer
### Kurzbeschreibung
> Steuerung der Querlüftung mittels Fensterelementen durch vier getrennt einstellbare Kennlinien\
> \
> Kennlinie 1: Öffnungszeit in Abhängigkeit von der Aussentemperatur\
> Kennlinie 2: Öffnungsgrad in Abhängigkeit von der Aussentemperatur\
> Kennlinie 3: Öffnungsgrad in Abhängigkeit von der Windgeschwindigkeit\
> Kennlinie 4: Wartezeit in Abhängigkeit von der Aussentemperatur\
> \
> Typische Anwendung: Steuerung der Querlüftung durch den Raum-CO2-Istwert

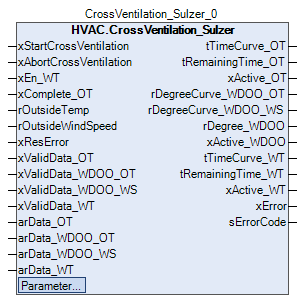

### Darstellung
### Schnittstellen
#### Eingänge
| Name | Datentyp | Wertebereich | Initialwert | Funktion |
| ------------------------ | -------- | ------------ | ----------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| *xStartCrossVentilation* | BOOL | | FALSE | Beginn der Querlüftung (bei jeder ansteigenden Flanke) |
| *xAbortCrossVentilation* | BOOL | | FALSE | Abbruch der Querlüftung (bei jeder ansteigenden Flanke) |
| *xEn\_WT* | BOOL | | FALSE | Freigabe / Sperrung der Wartezeit (TRUE = Freigabe) |
| *xEnComplete\_OT* | BOOL | | FALSE | Freigabe / Sperrung des Eingangs ‘xComplete\_OT’ (FALSE = Sperrung) (\_OT = Opening Time) |
| *xComplete\_OT* | BOOL | | FALSE | Freigabe / Sperrung des manuellen Abbruchs der Öffnungsdauer (bei jeder ansteigenden Flanke, falls xEnComplete\_OT = TRUE) (z.B. Abbruch über CO2-Gehalt nach Ablauf der Öffnungsdauer) |
| *rOutsideTemp* | REAL | | 0.0 | Aussentemperatur |
| *rOutsideWindSpeed* | REAL | | 0.0 | Windgeschwindigkeit |
| *xResError* | BOOL | | FALSE | Rücksetzung der Ausgänge ‘xError’ und ‘sErrorCode’ (bei jeder ansteigenden Flanke) |
| *xValidData\_OT* | BOOL | | FALSE | Gültigkeit der Daten der Kurve ‘Öffnungsdauer - Aussentemperatur’ (\_OT = Opening Time) (TRUE = Gültig) |
| *xValidData\_WDOO\_OT* | BOOL | | FALSE | Gültigkeit der Daten der Kurve ‘Fensteröffnungsgrad - Aussentemperatur’ (\_WDOO = Windows Degree Of Opening, \_OT = OutsideTemp) (TRUE = Gültig) |
| *xValidData\_WDOO\_WS* | BOOL | | FALSE | Gültigkeit der Daten der Kurve ‘Fensteröffnungsgrad - Windgeschwindigkeit’ (\_WDOO = Windows Degree Of Opening, \_WS = Wind Speed) (TRUE = Gültig) |
| *xValidData\_WT* | BOOL | | FALSE | Gültigkeit der Daten der Kurve ‘Wartezeit - Aussentemperatur’ (\_WT = Waiting Time) (TRUE = Gültig) |
#### Ein- und Ausgänge
| Name | Datentyp | Wertebereich | Initialwert | Funktion |
| ------------------ | ------------------- | ------------ | ----------- | -------------------------------------------------------------------------------------------------------------------------------------------- |
| *arData\_OT* | stCurve\_Real\_Time | | | Array mit den Stützstellen für die Kurve ‘Öffnungsdauer - Aussentemperatur’ (\_OT = Opening Time) |
| *arData\_WDOO\_OT* | stCurve\_Real\_Real | | | Array mit den Stützstellen für die Kurve ‘Fensteröffnungsgrad - Aussentemperatur’ (\_WDOO = Windows Degree Of Opening, \_OT = OutsideTemp) |
| *arData\_WDOO\_WS* | stCurve\_Real\_Real | | | Array mit den Stützstellen für die Kurve ‘Fensteröffnungsgrad - Windgeschwindigkeit’ (\_WDOO = Windows Degree Of Opening, \_WS = Wind Speed) |
| *arData\_WT* | stCurve\_Real\_Time | | | Array mit den Stützstellen für die Kurve ‘Wartezeit - Aussentemperatur’ (\_WT = Waiting Time) |
#### Ausgänge
| Name | Datentyp | Wertebereich | Initialwert | Funktion |
| ------------------------ | -------- | ------------ | ----------- | ------------------------------------------------------------------------------------------------------------------------------------------------------ |
| *tTimeCurve\_OT* | TIME | | T#0s | Aktuelle Öffnungszeitdauer aus der Kurve (\_OT = Opening Time) |
| *tRemainingTime\_OT* | TIME | | T#0s | Restzeit der aktiven Öffnungszeitdauer (\_OT = Opening Time) |
| *xActive\_OT* | BOOL | | FALSE | Rückmeldung - Aktive Öffnungszeitdauer (TRUE = Aktiv) (\_OT = Opening Time) |
| *rDegreeCurve\_WDOO\_OT* | REAL | | 0.0 | Aktueller Fensteröffnungsgrad \[ % ] in Abhängigkeit von der Aussentemperatur aus der Kurve (\_WDOO = Windows Degree Of Opening, \_OT = OutsideTemp) |
| *rDegreeCurve\_WDOO\_WS* | REAL | | 0.0 | Aktueller Fensteröffnungsgrad \[ % ] in Abhängigkeit von der Windgeschwindigkeit aus der Kurve (\_WDOO = Windows Degree Of Opening, \_WS = Wind Speed) |
| *rDegree\_WDOO* | REAL | | 0.0 | Aktueller Fensteröffnungsgrad \[ % ] (\_WDOO = Windows Degree Of Opening) |
| *xActive\_WDOO* | BOOL | | FALSE | Rückmeldung - Aktive Fensteröffnung (TRUE = Aktiv) (\_WDOO = Windows Degree Of Opening) |
| *tTimeCurve\_WT* | TIME | | T#0s | Aktuelle Wartezeit aus der Kurve (\_WT = Waiting Time) |
| *tRemainingTime\_WT* | TIME | | T#0s | Restzeit der aktiven Wartezeit (\_WT = Waiting Time) |
| *xActive\_WT* | BOOL | | FALSE | Rückmeldung - Aktive Wartezeit (TRUE = Aktiv) (\_WT = Waiting Time) |
| *xError* | BOOL | | FALSE | Fehlerzustand (FALSE = kein Fehler, TRUE = Fehler) |
| *sErrorCode* | STRING | | ‘’ | String mir den Nummern der aktiven Fehler |
#### Sollwerte / Parameter
| Name | Datentyp | Wertebereich | Initialwert | Funktion |
| --------------------- | -------- | ------------ | ----------- | ------------------------------------------------------------------------------------------------ |
| **rOutsideTempLimit** | REAL | | -15 | Aussentemperatur-Grenzwert, bei dessen Unterschreitung keine Fensteröffnung mehr gestartet wird. |
### Funktionsbeschreibung
#### Kennlinien
Die insgesamt vier frei einstellbaren Kennlinien (mit jeweils 10 Stützpunkten, FB ‘Curve\_10XY\_Reaö\_Real’ oder FB ‘Curve\_10XY\_Real\_Time’)\
werden mit den zugehörigen Dateneingängen (arData\_XX) verbunden, ebenso die Ausgänge der Kennlinien, die die Gültigkeit\
der Daten signalisieren (xValidData\_XX).\
Die Zuordnung der Kennlinien zu den Eingängen ist dabei fest vorgegeben:
1. Index \_OT (Opening Time): Kennlinie ‘Öffnungszeit in Abhängigkeit von der Aussentemperatur’
2. Index \_WDOO\_OT (\_WDOO = Windows Degree Of Opening, \_OT = Outside Temp): Kennlinie ‘Öffnungszeit in Abhängigkeit von der Aussentemperatur’
3. Index \_WDOO\_WS (\_WDOO = Windows Degree Of Opening, \_WS = Wind Speed): Kennlinie ‘Öffnungszeit in Abhängigkeit von der Aussen-Windgeschwindigkeit
4. Index \_WT (Waiting Time): Kennlinie ‘Wartezeit in Abhängigkeit von der Aussentemperatur’
Wird einer Kennlinie ein Eingangswert (= X-Wert) ausserhalb des durch die Stützstellen 1 und 10 vorgegebenen Bereichs übergeben, so wird der\
Y-Wert der nächstliegenden Stützstelle zurück gegeben (Beispiel: Stützstelle 1 (1, 10), Stützstelle 10 (10, 100), X-Wert = -5 — Y-Wert = 10)
#### Ablauf
Die Querlüftung wird mit einer ansteigenden Flanke am Eingang ‘xStartCrossVentilation’ gestartet. Die Öffnungszeitdauer wird aus der Kennlinie 1 berechnet.\
Aus den Kennlinien 2 und 3 wird der Öffnungsgrad bestimmt und ausgegeben. Nach dem Abschluss der Fensteröffnung wird die Wartezeit, errechnet aus Kennlinie 4,\
gestartet, die temporär eine erneute Querlüftung verhindert.
#### Start der Querlüftung
Die Querlüftung wird mit einer ansteigenden Flanke am Eingang ‘xStartCrossVentilation’ gestartet, falls alle nachfolgenden Bedingungen erfüllt sind:
1. Die Wartezeit ist nicht aktiv (xActive\_WT = FALSE)
2. Die Öffnungszeit ist nicht aktiv (xActive\_OT = FALSE)
3. Alle vier Kennlinien enthalten gültige Daten (xValidData\_XX = TRUE)
4. Die Aussentemperatur überschreitet die absolute Minimal-Grenze (rOutsideTemp > rOutsideTempLimit)
#### Öffnungsdauer
Nach dem erfolgreichen Start der Querlüftung wird die Öffnungszeitdauer einmalig aus der Kennlinie 1 in Abhängigkeit von der aktuellen\
Aussentemperatur errechnet. Während der Öffnungszeitdauer ist die Statusanzeige ‘xActive\_OT’ aktiv und am Ausgang ‘tRemainingTime\_OT’ wird die\
verbleibende Restzeitdauer ausgegeben.
#### Abbruch
Die aktive Querlüftung kann zu jedem beliebigen Zeitpunkt durch eine ansteigende Flanke am Eingang ‘xAbortCrossVentilation’ abgebrochen werden.
#### Öffnungsgrad
Nach dem erfolgreichen Start der Querlüftung wird der Öffnungsgrad einmalig aus den beiden Kennlinien 2 und 3 in Abhängkeit von der aktuellen Aussentemperatur\
bzw. der aktuellen Aussen-Windgeschwindigkeit bestimmt:\
\
Variable Z = ((Wert aus Kennlinie 2) X (Wert aus Kennlinie 3)) / 100\
Die Variable Z wird nun mit fest vorgegebenen Bereichsgrenzen verglichen und der dem jeweiligen Bereich zugeordnete Öffnungsgrad ausgegeben:\
\
0 <= Z < 15: Öffnungsgrad = 0%\
15 <= Z < 25: Öffnungsgrad = 25%\
25 <= Z < 50: Öffnungsgrad = 50%\
50 <= Z < 75: Öffnungsgrad = 75%\
Z > 75 : Öffnungsgrad = 100%\
\
Der so bestimmte Öffnungsgrad wird am Ausgang ‘rDegree\_WDOO’ ausgegeben, der Ausgang ‘xActive\_WDOO’ signalisiert dabei eine aktive Fensteröffnung (= TRUE).
#### Wartezeit
Direkt nach dem Abschluss der Öffnungsdauer beginnt eine eventuelle Wartezeit bis zur nächsten Aktivierung der Querlüftung. Hierzu muss die Wartezeitdauer\
generell freigegeben sein (xEn\_WT = TRUE). Am Anfang der Wartezeit wird die Zeitdauer einmalig aus der kennlinie 4 in Abhängigkeit von der Aussentemperatur bestimmt.\
Während der aktiven Wartezeit ist die Statusanzeige ‘xActive\_WT’ aktiv und am Ausgang ‘tRemainingTime\_WT’ wird die verbleibende Restzeitdauer ausgegeben.\
Die Wartezeit endet mit dem Ablauf der Zeitdauer oder mit der Sperrung der Wartezeit (xEn\_WT = FALSE).
#### Beendigung der Öffnungszeit
Die Öffnungszeit endet unmittlbar mit dem Ablauf der Zeitdauer (xEnComplete\_OT = FALSE).\
Die Öffnungszeit endet nach dem Ablauf der Zeitdauer (xEnComplete\_OT = TRUE), falls am Eingang ‘xComplete\_OT’ eine ansteigende Flanke erkannt wurde.\
Die dient der Verlängerung der Öffnungsdauer bis zum Erreichen eines akzeptablen CO2-Gehalts.
#### Sperrung der Querlüftung über die Aussentemperatur
Die Querlüftung wird nur dann gestartet, wenn die aktuelle Aussentemperatur zum Startzeitpunkt den einstellbaren Grenzwert ‘rOutsideTempLimit’ überschreitet.
#### Eingang ‘xResError’
Jede ansteigende Flanke an diesem Eingang setzt die Ausgänge ‘xError’ bzw. ‘sErrorCode’ auf den jeweiligen nicht fehlerhaften Zustand zurück.
#### Ausgang ‘xError’
Der Ausgang ist aktiv (= TRUE), falls mindestens ein Fehler erkannt wurde (‘sErrorCode <> ‘’).
#### Ausgang ‘sErrorCode’
Dieser Ausgang signalisiert den aktuellen Fehlerstatus. Ein Leerstring ‘’ zeigt an, das kein Fehler vorliegt.\
Aktuell sind folgende Fehlerzustände festgelegt:\
‘1’: xValidData\_OT = FALSE (Kennlinie 1 ohne gültige Daten)\
‘2’: xValidData\_WDOO\_OT = FALSE (Kennlinie 2 ohne gültige Daten)\
‘3’: xValidData\_WDOO\_WS = FALSE (Kennlinie 3 ohne gültige Daten)\
‘4’: xValidData\_WT = FALSE (Kennlinie 4 ohne gültige Daten)
#### Typische Anwendung
Der Ausgang ‘xActive\_WDOO’ (= TRUE) signalisiert die Anforderung zur Öffnung der Fenster durch die Querlüftung, der Ausgang ‘rDegree\_WDOO’\
den Fensteröffnungsgrad im Bereich 0.0 - 100.0% (0.0% = geschlossen).\

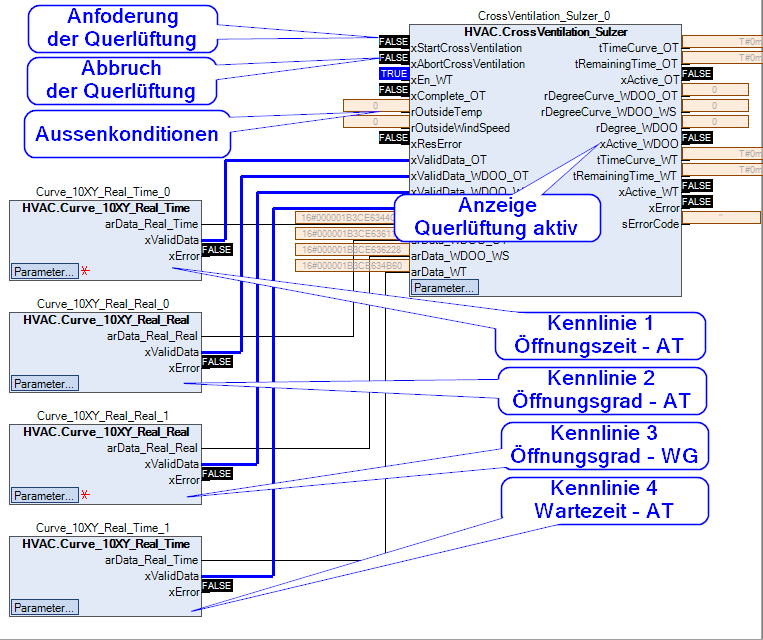

Dieser Funktionsbaustein kann wie folgt angewendet werden:
### CODESYS
InOut:
| Scope | Name | Type | Initial |
| ----------- | ------------------------ | ------------------------------ | -------- |
| Input | `xStartCrossVentilation` | `BOOL` | FALSE |
| Input | `xAbortCrossVentilation` | `BOOL` | FALSE |
| Input | `xEn_WT` | `BOOL` | TRUE |
| Input | `xEnComplete_OT` | `BOOL` | FALSE |
| Input | `xComplete_OT` | `BOOL` | FALSE |
| Input | `rOutsideTemp` | `REAL` | 0.0 |
| Input | `rOutsideWindSpeed` | `REAL` | 0.0 |
| Input | `xResError` | `BOOL` | FALSE |
| Input | `xValidData_OT` | `BOOL` | FALSE |
| Input | `xValidData_WDOO_OT` | `BOOL` | FALSE |
| Input | `xValidData_WDOO_WS` | `BOOL` | FALSE |
| Input | `xValidData_WT` | `BOOL` | FALSE |
| Input | `arData_OT` | POINTER TO stCurve\_Real\_Time | |
| Input | `arData_WDOO_OT` | POINTER TO stCurve\_Real\_Real | |
| Input | `arData_WDOO_WS` | POINTER TO stCurve\_Real\_Real | |
| Input | `arData_WT` | POINTER TO stCurve\_Real\_Time | |
| Output | `tTimeCurve_OT` | `TIME` | TIME#0ms |
| Output | `tRemainingTime_OT` | `TIME` | TIME#0ms |
| Output | `xActive_OT` | `BOOL` | FALSE |
| Output | `rDegreeCurve_WDOO_OT` | `REAL` | 0.0 |
| Output | `rDegreeCurve_WDOO_WS` | `REAL` | 0.0 |
| Output | `rDegree_WDOO` | `REAL` | 0.0 |
| Output | `xActive_WDOO` | `BOOL` | FALSE |
| Output | `tTimeCurve_WT` | `TIME` | TIME#0ms |
| Output | `tRemainingTime_WT` | `TIME` | TIME#0ms |
| Output | `xActive_WT` | `BOOL` | FALSE |
| Output | `xError` | `BOOL` | FALSE |
| Output | `sErrorCode` | `STRING` | ‘’ |
| Input Const | `rOutsideTempLimit` | `REAL` | -15.0 |
Methods:
> mCalculateCurveSectionValue\_Real\_Real
> mCalculateCurveSectionValue\_Real\_Time
> mCalculateCurveValue\_Real\_Real
> mCalculateCurveValue\_Real\_Time
> mResData
Structure:
* mCalculateCurveSectionValue\_Real\_Real (Method)
* mCalculateCurveSectionValue\_Real\_Time (Method)
* mCalculateCurveValue\_Real\_Real (Method)
* mCalculateCurveValue\_Real\_Time (Method)
* mResData (Method)
---
