DuoPump

DuoPump (FB)

FUNCTION_BLOCK DuoPump

Kurzbeschreibung

Redundante Steuerung von zwei gleichartigen Umwälzpumpen mit Blockierschutzfunktion Zusatzfunktionen: Anforderung der Energieerzeugung, Handübersteuerungen, Pumpennachlauf, Betriebsstundenzähler, Betriebsüberwachung Typische Anwendung: Redundante Steuerung einer Doppelpumpe in einem Heizkreis

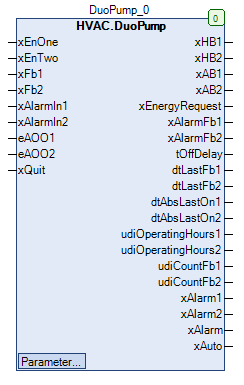

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xEnOne	BOOL			Anforderung der Führungspumpe
xEnTwo	BOOL			Anforderung der Führungs- und Folgepumpe
xFb1	BOOL			Betriebsmeldung der Umwälzpumpe 1
xFb2	BOOL			Betriebsmeldung der Umwälzpumpe 2
xAlarmIn1	BOOL			Störmeldung der Umwälzpumpe 1
xAlarmIn2	BOOL			Störmeldung der Umwälzpumpe 2
eAOO1	HVACTYPES.eManBin	HVACTYPES.eManBin.Auto, HVACTYPES.eManBin.ManOff, HVACTYPES.eManBin.ManOn	HVACTYPES.eManBin.Auto	Betriebsart der Handübersteuerung - Hardware Umwälzpumpe 1
eAOO2	HVACTYPES.eManBin	HVACTYPES.eManBin.Auto, HVACTYPES.eManBin.ManOff, HVACTYPES.eManBin.ManOn	HVACTYPES.eManBin.Auto	Betriebsart der Handübersteuerung - Hardware Umwälzpumpe 2
xQuit	BOOL		FALSE	Rücksetzung der Störmeldung der Betriebsüberwachungen

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xHB1	BOOL			Freigabe - Umwälzpumpe 1 nach Handübersteuerung
xHB2	BOOL			Freigabe - Umwälzpumpe 2 nach Handübersteuerung
xAB1	BOOL			Freigabe - Umwälzpumpe 1 vor Handübersteuerung
xAB2	BOOL			Freigabe - Umwälzpumpe 2 vor Handübersteuerung
xEnergyRequest	BOOL			Anforderung der Energieerzeugung
xAlarmFb1	BOOL			Störmeldung - Betriebsüberwachung - Umwälzpumpe 1
xAlarmFb2	BOOL			Störmeldung - Betriebsüberwachung - Umwälzpumpe 2
tOffDelay	TIME			Restzeit des Nachlaufs der Umwälzpumpe
dtLastFb1	DATE_AND_TIME			Datum / Uhrzeit des letzten Betriebs der Umwälzpumpe 1
dtLastFb2	DATE_AND_TIME			Datum / Uhrzeit des letzten Betriebs der Umwälzpumpe 2
dtAbsLastOn1	DATE_AND_TIME			Datum / Uhrzeit des letzten Blockierschutzbetriebs der Umwälzpumpe 1
dtAbsLastOn2	DATE_AND_TIME			Datum / Uhrzeit des letzten Blockierschutzbetriebs der Umwälzpumpe 2
udiOperatingHours1	UDINT			Betriebsstunden der Umwälzpumpe 1
udiOperatingHours2	UDINT			Betriebsstunden der Umwälzpumpe 2
udiCountFb1	UDINT			Anzahl der Einschaltungen der Umwälzpumpe 1
udiCountFb2	UDINT			Anzahl der Einschaltungen der Umwälzpumpe 2
xAlarm1	BOOL			Sammelstörung - Umwälzpumpe 1
xAlarm2	BOOL			Sammelstörung - Umwälzpumpe 2
xAlarm	BOOL			Sammelstörung
xAuto	BOOL			Sammelmeldung Automatikbetrieb

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
eManModeB1	eMANBIN	eMANBIN.Auto, eMANBIN.ManOff, eMANBIN.ManOn	eMANBIN.Auto	Betriebsart der Handübersteuerung für die Umwälzpumpe 1
eManModeB2	eMANBIN	eMANBIN.Auto, eMANBIN.ManOff, eMANBIN.ManOn	eMANBIN.Auto	Betriebsart der Handübersteuerung für die Umwälzpumpe 2
udiOffDelay	UDINT	0 bis 600s	60s	Nachlaufzeitdauer der Umwälzpumpen
eOffDelayTimeBase	eTime	eTime.Second, eTime.Minute, eTime.Hour	eTime.Second	Skalierung der Nachlaufzeit ( Sekunden / Minuten / Stunden )
eAbsDay	eDoW	eDoW.Monday bis eDoW.Sunday	eDoW.Monday	Wochentag des Blockierschutzbetriebs
todAbsStartTime	TOD	00:00:00 - 23:59:59 Uhr	08:00:00 Uhr	Zeitpunkt des Blockierschutzbetriebs
tAbsTime	UDINT	0 bis 3600s	120s	Zeitdauer des Blockierschutzbetriebs
xFbControl	BOOL		TRUE	Freigabe der Betriebsüberwachung
udiFbControlTime	UDINT	0 bis 300s	60s	Zeitdauer der Betriebsüberwachung
eModeRedundance	eOpModeRedundance	eOpModeRedundance.Auto, eOpModeRedundance.ForceComponent1, eOpModeRedundance.ForceComponent2	eOpModeRedundance.Auto	Modus Redundance

Funktionsbeschreibung

Allgemeines

Dieser Funktionsbaustein steuert zwei gleichartige Umwälzpumpen in redundanter Betriebsweise. Die Auswahl der Anzahl der benötigten Umwälzpumpen erfolgt über die Eingänge xEnOne und xEnTwo Die Freigaben der Umwälzpumpen 1 und 2 erfolgt über die Ausgänge xHB1 und xHB2 bzw. xAB1 und xAB2. Es kommen im Wesentlichen folgende Funktionsbausteine zur Anwendung:

Redundance2

AbsB

OperatingHours

ManBin

Voraussetzung für den Einsatz des Funktionsbausteins DuoPump

Zur korrekten Funktion ist der Einsatz des Funktionsbausteins TimeRead2 erforderlich.

Redundante Steuerung

Sie dient zur redundanten Steuerung der beiden Umwälzpumpen in Abhängigkeit von den Einflußgrößen Anforderungen ( xEnOne und xEnTwo ), Betriebstunden ( uxiOperatingHours1 und uxiOperatingHours2 ), Betriebszuständen ( xFb1 und xFb2 ), Störzuständen ( xAlarm1 und xAlarm2 ) und der Betriebsart für die Sequenzfestlegung ( eModeRedundance ). Die Freigabe der Führungs- und bei Bedarf der Folgegpumpe wird intern festgelegt und unter Berücksichtigung der aktuellen Folge auf die internen Ausgänge xCmd1 bzw. xCmd2 übertragen. Die Führungspumpe ist angefordert, wenn sie durch den Eingang xEnOne angefordert ist und / oder während die Pumpennachlaufzeit aktiv ist. Die Führungs- und die Folgepumpe sind angefordert, wenn sie durch den Eingang xEnTwo angefordert sind. Anforderungen am Eingang xEnTwo haben Vorrang vor Anforderungen am Eingang xEnOne. Die Auswahl der Führungs- bzw. Folgepumpe erfolgt mit hoher Priorität über die Zustände der Störmeldungen der Umwälzpumpen xAlarm1 bzw. xAlarm2 ( Störung = TRUE ). Die Auswahl der Führungs- bzw. Folgepumpe erfolgt mit niedriger Priorität über den Parameter eModeRedundance. Bei eModeRedundance = Auto erfolgt die Auswahl über die aktuelle Anzahl an Betriebsstunden der Umwälzpumpen. Die Zeitdifferenz für die Umschaltung über die Betriebsstunden beträgt 100 Stunden. Die Umschaltung erfolgt nach unterschiedlichen Kriterien, die im FB Redundance2 detailiert beschrieben sind. Die Optionen xConOperatingHours sowie xEnFb sind aktiviert ( = TRUE ). Im Fall eModeRedundance = ForceComponent1 oder eModeRedundance = ForceComponent2 ist entsprechend Umwälzpumpe 1 oder Umwälzpumpe 2 die Führungspumpe.

Freigabe - Umwälzpumpe 1 vor Handübersteuerung xAB1

Der Ausgang xAB1 wird durch die redundante Steuerung, den Ausgang xAlarm1, das Nachlaufmodul und das Blockierschutzmodul beeinflusst.

Redundante Steuerung	xAlarm1	Nachlaufmodul	Blockierschutzmodul	xAB1	Hinweise
X	TRUE	X	X	FALSE	Abschaltung über Sammelstörung freigegeben
FALSE	X	FALSE	FALSE	FALSE	Sperrung über redundante Steuerung
TRUE	X	FALSE	FALSE	TRUE	Freigabe über redundante Steuerung
X	X	TRUE	X	TRUE	Nachlaufbetrieb
X	X	X	TRUE	TRUE	Blockierschutzbetrieb

Legende: X = beliebig

Freigabe - Umwälzpumpe 2 vor Handübersteuerung xAB2

Der Ausgang xAB2 durch die redundante Steuerung, den Ausgang xAlarm2, das Nachlaufmodul und das Blockierschutzmodul beeinflusst.

Redundante Steuerung	xAlarm2	Nachlaufmodul	Blockierschutzmodul	xAB2	Hinweise
X	TRUE	X	X	FALSE	Abschaltung über Sammelstörung freigegeben
FALSE	X	FALSE	FALSE	FALSE	Sperrung über redundante Steuerung
TRUE	X	FALSE	FALSE	TRUE	Freigabe über redundante Steuerung
X	X	TRUE	X	TRUE	Nachlaufbetrieb
X	X	X	TRUE	TRUE	Blockierschutzbetrieb

Legende: X = beliebig

Freigabe - Umwälzpumpe 1 nach Handübersteuerung xHB1

Freigabe - Umwälzpumpe 1 nach Handübersteuerung xHB1 entspricht der Freigabe - Umwälzpumpe 1 vor Handübersteuerung xAB1, zusätzlich erweitert um ein Handübersteuermodul.

xAB1	eMANBIN	xHB1	Hinweise
FALSE	eMANBIN.Auto	FALSE	Handübersteuermodul in Automatik
TRUE	eMANBIN.Auto	TRUE	Handübersteuermodul in Automatik
X	eMANBIN.ManOn	TRUE	Handübersteuermodul in Handbetrieb Ein
X	eMANBIN.ManOff	FALSE	Handübersteuermodul in Handbetrieb Aus

Legende: X = beliebig

Freigabe - Umwälzpumpe 2 nach Handübersteuerung xHB2

Freigabe - Umwälzpumpe 2 nach Handübersteuerung xHB2 entspricht der Freigabe - Umwälzpumpe 2 vor Handübersteuerung xAB2, zusätzlich erweitert um ein Handübersteuermodul.

xAB2	eMANBIN	xHB2	Hinweise
FALSE	eMANBIN.Auto	FALSE	Handübersteuermodul in Automatik
TRUE	eMANBIN.Auto	TRUE	Handübersteuermodul in Automatik
X	eMANBIN.ManOn	TRUE	Handübersteuermodul in Handbetrieb Ein
X	eMANBIN.ManOff	FALSE	Handübersteuermodul in Handbetrieb Aus

Legende: X = beliebig

Betriebsmeldungen xFb1 und xFb2

Umwälzpumpe 1 in Betrieb: xFb1 = TRUE Umwälzpumpe 1 nicht in Betrieb: xFb1 = FALSE Umwälzpumpe 2 in Betrieb: xFb2 = TRUE Umwälzpumpe 2 nicht in Betrieb: xFb2 = FALSE

Störmeldungen xAlarmIn1 und xAlarmIn2

Umwälzpumpe 1 gestört: xAlarmIn1 = TRUE Umwälzpumpe 1 nicht gestört: xAlarmIn1 = FALSE Umwälzpumpe 2 gestört: xAlarmIn2 = TRUE Umwälzpumpe 2 nicht gestört: xAlarmIn2 = FALSE

Rücksetzung der Störmeldung der Betriebsüberwachungen xQuit

Die Rücksetzung der Störmeldung der Betriebsüberwachungen xAlarmFb1 und xAlarmFb2 erfolgt, solange die Rücksetzung der Störmeldung der Betriebsüberwachungen xQuit aktiv ( = TRUE ) ist.

Anforderung - Energieerzeugung xEnergyRequest

Die Anforderung - Energieerzeugung xEnergyRequest wird durch die Blockierschutzmodule. die Nachlaufmodule und die Betriebsrückmeldungen der Umwälzpumpen 1 und 2 xFb1 und xFb2 beeinflusst. Die Anforderung - Energieerzeugung xEnergyRequest ist aktiv, wenn von der Umwälzpumpe 1 die Betriebsmeldung xFb1 anliegt und gleichzeitig das Blockierschutzmodul 1 nicht aktiv sind und / oder von der Umwälzpumpe 2 die Betriebsmeldung xFb2 anliegt und gleichzeitig das Blockierschutzmodul 2 nicht aktiv sind und das Nachlaufmodul nicht aktiv ist

Nachlaufmodul

Das Nachlaufmodul wird durch eine Abschaltverzögerung mit einstellbarer Zeitdauer udiOffDelay realisiert. Das Nachlaufmodul wird aktiviert, falls keine Anforderung über die Eingänge xEnOne bzw. xEnTwo mehr vorliegt. Der Pumpennachlauf findet nur an der Führungspumpe statt.

Blockierschutzmodule

Die Blockierschutzmodule werden durch das binäre Blockierschutzmodul mit einstellbarer Zeitdauer realisiert. Die Zeitdauer tAbsTime, der Zeitpunkt tAbsStartTime und der Wochentag eAbsDay sind für die erste Pumpe einstellbar. Der Zeitpunkt für die zweite Pumpe ist der Zeitpunkt der ersten Pumpe versetzt um zweimal die Zeitdauer der ersten Pumpe tAbsTime. Der Zeitstempel (Datum / Uhrzeit) des letzten Blockierschutzbetriebs steht, getrennt für jede Umwälzpumpe an den Ausgängen dtAbsLastOn1 bzw. dtAbsLastOn2 zur Verfügung.

Sammelstörung - Umwälzpumpe 1 xAlarm1

Die Sammelstörung - Umwälzpumpe 1 xAlarm1 ist aktiv ( = TRUE ), falls die Störmeldung der Umwälzpumpe 1 xAlarmIn1 aktiv ist ( = TRUE ) und / oder eine Störmeldung - Betriebsüberwachung - Umwälzpumpe 1 xAlarmFb1 ( = TRUE ) vorliegt. In allen übrigen Situationen ist die Sammelstörung - Umwälzpumpe 1 xAlarm1 nicht aktiv ( = FALSE ).

Sammelstörung - Umwälzpumpe 2 xAlarm2

Die Sammelstörung - Umwälzpumpe 2 xAlarm2 ist aktiv ( = TRUE ), falls die Störmeldung der Umwälzpumpe 2 xAlarmIn2 aktiv ist ( = TRUE ) und / oder eine Störmeldung - Betriebsüberwachung - Umwälzpumpe 2 xAlarmFb2 ( = TRUE ) vorliegt. In allen übrigen Situationen ist die Sammelstörung - Umwälzpumpe 2 xAlarm2 nicht aktiv ( = FALSE ).

Sammelstörung xAlarm

Die Sammelstörung xAlarm ist aktiv ( = TRUE ), falls die Sammelstörung - Umwälzpumpe 1 xAlarm1 aktiv ist oder die Sammelstörung - Umwälzpumpe 2 xAlarm2 aktiv ist. In allen übrigen Situationen ist die Sammelstörung xAlarm nicht aktiv ( = FALSE ).

Betriebsstundenzähler - Umwälzpumpe 1

Der Betriebsstundenzähler für die Umwälzpumpe 1 ist aktiv, wenn die Betriebsmeldung xFb1 = TRUE und gleichzeitig die Sammelstörung xAlarm1 = FALSE ist.

Betriebsstundenzähler - Umwälzpumpe 2

Der Betriebsstundenzähler für die Umwälzpumpe 2 ist aktiv, wenn die Betriebsmeldung xFb2 = TRUE und gleichzeitig die Sammelstörung xAlarm2 = FALSE ist.

Schreibzugriff auf die Zählerstände

Über den Pfad ‘Instanzname._OperatingHours[1].udiOperatingHours’ bzw. ‘Instanzname._OperatingHours[1].udiCountFb’ ist ein Schreibzugriff auf die beide Zählerstände möglich. Über den Pfad ‘Instanzname._OperatingHours[2].udiOperatingHours’ bzw. ‘Instanzname._OperatingHours[2].udiCountFb’ ist ein Schreibzugriff auf die beide Zählerstände möglich.

Betriebsüberwachung - Umwälzpumpe 1

Die Betriebsüberwachung überwacht die korrekte Funktion der Umwälzpumpe 1. Die Überwachung kann generell freigegeben (xFbControl = TRUE) oder gesperrt (xFbControl = FALSE) werden. Die Betriebsart der Handübersteuerung - Hardware Umwälzpumpe 1 muß sich im Automatikbetrieb befinden ( eAOO1 = HVACTYPES.eManBin.Auto ). Die Störmeldung - Betriebsüberwachung - Umwälzpumpe 1 xAlarmFb1 wird aktiviert ( = TRUE ), falls während der Zeitdauer der Betriebsüberwachung udiFbControlTime die Zustände des Eingängs xFb1 und des Ausgangs xHb1 ungleich sind. Die Störmeldung - Betriebsüberwachung - Umwälzpumpe 1 xAlarmFb1 wird deaktiviert ( = FALSE ), falls mindestens eine der nachfolgenden Bedingungen aktiv ist: &#xNAN;eAOO1 = HVACTYPES.eManBin.Auto ( Umschaltung in den Automatikbetrieb der Handübersteuerung - Hardware ). Rücksetzung der Störmeldung der Betriebsüberwachungen xQuit = TRUE Freigabe der Betriebsüberwachung xFbControl = FALSE

Betriebsüberwachung - Umwälzpumpe 2

Die Betriebsüberwachung überwacht die korrekte Funktion der Umwälzpumpe 2. Die Überwachung kann generell freigegeben (xFbControl = TRUE) oder gesperrt (xFbControl = FALSE) werden. Die Betriebsart der Handübersteuerung - Hardware Umwälzpumpe 2 muß sich im Automatikbetrieb befinden ( eAOO2 = HVACTYPES.eManBin.Auto ). Die Störmeldung - Betriebsüberwachung - Umwälzpumpe 2 xAlarmFb2 wird aktiviert ( = TRUE ), falls während der Zeitdauer der Betriebsüberwachung udiFbControlTime die Zustände des Eingängs xFb2 und des Ausgangs xHb2 ungleich sind. Die Störmeldung - Betriebsüberwachung - Umwälzpumpe 2 xAlarmFb2 wird deaktiviert ( = FALSE ), falls mindestens eine der nachfolgenden Bedingungen aktiv ist: &#xNAN;eAOO2 = HVACTYPES.eManBin.Auto ( Umschaltung in den Automatikbetrieb der Handübersteuerung - Hardware ). Rücksetzung der Störmeldung der Betriebsüberwachungen xQuit = TRUE Freigabe der Betriebsüberwachung xFbControl = FALSE\

Sammelmeldung Automatikbetrieb xAuto

Die Sammelmeldung Automatikbetrieb xAuto wird aktiviert ( = TRUE ), falls folgende Bedingungen gleichzeitig erfüllt sind:\

• Eingang eAOO1 = HVACTYPES.eManBin.Auto

• Eingang eAOO2 = HVACTYPES.eManBin.Auto

• Sollwert / Parameter eManModeB1 = eMANBIN.Auto

• Sollwert / Parameter eManModeB2 = eMANBIN.Auto

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xEnOne	BOOL
Input	xEnTwo	BOOL
Input	xFb1	BOOL
Input	xFb2	BOOL
Input	xAlarmIn1	BOOL
Input	xAlarmIn2	BOOL
Input	eAOO1	eManBin	eManBin.Auto
Input	eAOO2	eManBin	eManBin.Auto
Input	xQuit	BOOL	FALSE
Output	xHB1	BOOL
Output	xHB2	BOOL
Output	xAB1	BOOL
Output	xAB2	BOOL
Output	xEnergyRequest	BOOL
Output	xAlarmFb1	BOOL
Output	xAlarmFb2	BOOL
Output	tOffDelay	TIME
Output	dtLastFb1	DT
Output	dtLastFb2	DT
Output	dtAbsLastOn1	DT
Output	dtAbsLastOn2	DT
Output	udiOperatingHours1	UDINT
Output	udiOperatingHours2	UDINT
Output	udiCountFb1	UDINT
Output	udiCountFb2	UDINT
Output	xAlarm1	BOOL
Output	xAlarm2	BOOL
Output	xAlarm	BOOL
Output	xAuto	BOOL
Input Const	eModeRedundance	eOpModeRedundance	eOpModeRedundance.Auto
Input Const	udiFbControlTime	UDINT	60
Input Const	xFbControl	BOOL	TRUE
Input Const	udiAbsTime	UDINT	120
Input Const	todAbsStartTime	TOD	TIME_OF_DAY#9:0
Input Const	eAbsDay	eDoW	eDow.Monday
Input Const	eOffDelayTimeBase	eTime	eTime.Second
Input Const	udiOffDelay	UDINT	60
Input Const	eManModeB2	eMANBIN	eMANBIN.Auto
Input Const	eManModeB1	eMANBIN	eMANBIN.Auto

Methods:

mQuit

mResetOperatingHours

Structure:

• mQuit (Method)

• mResetOperatingHours (Method)
