SetPointSlide

SetPointSlide (FB)

FUNCTION_BLOCK SetPointSlide

Kurzbeschreibung

Erzeugung einer Solltemperatur in Abhängigkeit von der Aussentemperatur Prinzip: Lineare Verschiebung Typische Anwendung: Anpassung einer Raumsolltemperatur im Sommerbetrieb ( Energieeinsparung )

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
rOutTemp	REAL		0	Aktuelle Aussentemperatur

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
rSetPoint	REAL			Aktuelle Solltemperatur
bOverThrust	BOOL			Anzeige - Schiebung ( FALSE = nicht aktiv, TRUE = aktiv )

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
rDeadZone	REAL		2	Totzone zwischen Ein- und Ausschaltpunkt für den Ausgang bOverThrust am Anfang der Schiebung
rMaxW	REAL		25.0	Maximale absolute Solltemperatur
rW2	REAL		25.0	Solltemperatur am Aussentemperatur-Punkt 2
rTo2	REAL		40.0	Aussentemperatur am Aussentemperatur-Punkt 2
rW1	REAL		20.0	Solltemperatur am Aussentemperatur-Punkt 1
rTo1	REAL		30.0	Aussentemperatur am Aussentemperatur-Punkt 1
rManValue	REAL		0.0	Handübersteuerung: Handwert
eManModeN	eMANNUM	eMANNUM.Auto, eMANNUM.Man		Handübersteuerung: Betriebsart

Funktionsbeschreibung

Allgemeines

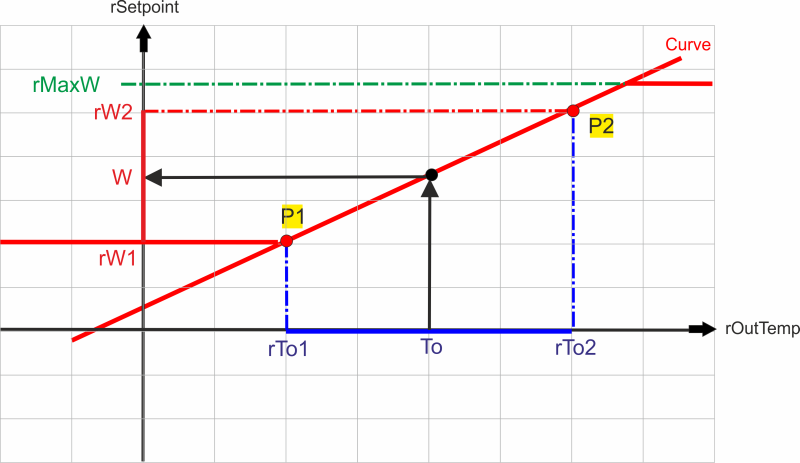

Dieser Funktionsbaustein dient zur Erzeugung einer Solltemperatur rSetPoint in Abhängigkeit von der aktuellen Aussentemperatur rOutTemp. Die Zuordnung wird durch eine durch zwei Punkte ( Aussentemperatur-Punkt 2: rTo2 und rW2, Aussentemperatur-Punkt 1: rTo1 und rW1 ) definierte lineare Funktion hergestellt. Die Solltemperatur rSetPoint wird nach oben durch den absoluten Maximalwert rMaxW begrenzt. Die Solltemperatur rSetPoint wird nach unten durch die Solltemperatur am Aussentemperatur-Punkt 1 rW1 begrenzt. Die Solltemperatur rSetPoint kann durch die Betriebsart eManModeN ( eManModeN = eMANNUM.Man ) auf den Festwert rManValue fixiert werden. Bei jeder Umschaltung der Betriebsart in den Handbetrieb ( eManModeN = eMANNUM.Man ) wird der Handwert rManValue durch die aktulle Solltemperatur rSetPoint ersetzt. Nähert sich die Aussentemperatur am Aussentemperatur-Punkt 1 rTo1 der Aussentemperatur am Aussentemperatur-Punkt 2 rTo2 auf weniger als 0.5°C an, so wird der Aussentemperatur-Punkt 1 rTo1 automatisch auf eine Differenz von 0.5°C korrigiert ( Vermeidung von zu steilen Kennlinien ). Der Aussentemperatur-Punkt 1 rTo1 ist somit wertmaessig stets kleiner als der Aussentemperatur-Punkt 2 rTo2. Ein Temperatur-Unterschied von 6°C zwischen der Aussentemperatur und der Solltemperatur kommt meistens zur Anwendung.\

Anzeige - Schiebung bOverThrust

Bedingung	bOverThrust	Hinweise
rOutTemp > rTo1	TRUE	Sollwertschiebung ist aktiv
rOutTemp < ( rTo1 - rDeadZone )	FALSE	Sollwertschiebung ist nicht aktiv

CODESYS

InOut:

Scope	Name	Type	Initial
Input	rOutTemp	REAL	0
Input Const	rDeadZone	REAL	2
Input Const	rMaxW	REAL	25
Input Const	rW2	REAL	25
Input Const	rTo2	REAL	40
Input Const	rW1	REAL	20
Input Const	rTo1	REAL	30
Input Const	rManValue	REAL	0
Input Const	eManModeN	eManNum	eManNum.Auto
Output	rSetpoint	REAL
Output	bOverthrust	BOOL
