EditDate

EditDate (FB)

FUNCTION_BLOCK EditDate

Kurzbeschreibung

Eingabe eines Datums im Format DATE ( d#2017-11-21 ) Typische Anwendung: Festlegung eines Datums für einen Schaltvorgang

Darstellung

Schnittstellen

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
dOut	DATE			Ausgabewert im Format DATE

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
dSetPoint	DATE			Eingabewert im Format DATE

Funktionsbeschreibung

Allgemeines

Dieser Funktionsbaustein dient zur Übergabe eines Eingabewerts im Format DATE dSetPoint und die direkte Übertragung zum Ausgabewert im Format DATE dOut.\

Verhalten bei Spannungsausfall

Der Eingabewert im Format Date dSetPoint wird spannungsausfallsicher gespeichert und automatisch wiederhergestellt. \

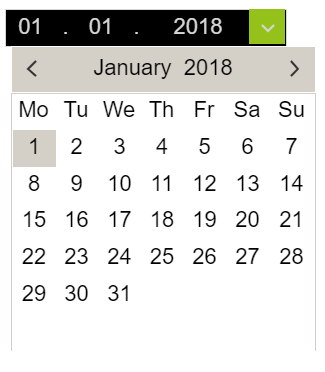

Visualisierung

Passendes Visualisierungselement aus der HVACV Visu Library: EditDate1 und EditDate2

Darstellung

Schnittstellen Visu-Element

Name	Datentyp	Typ	Initialwert	Funktion
datDate	DATE	VAR_IN_OUT		Hier DATE Variable eintragen Bsp. vom Baustein HVAC.EditDate.dSetPoint
DisableInput	BOOL	VAR_INPUT	FALSE	Hier kann die Eingabe deaktiviert werden. Das Element wird dabei ausgegraut.

Hinweis: VAR_IN_OUT Schnittstellen müssen belegt werden, VAR_INPUT sind optional.\

CODESYS

InOut:

Scope	Name	Type
Input Const	dSetPoint	DATE
Output	dOut	DATE
