# Curve\_20XY\_Real\_Real

## `Curve_20XY_Real_Real` (FB)

FUNCTION\_BLOCK Curve\_20XY\_Real\_Real

### Kurzbeschreibung

> Eingabe von 20 Wertepaaren (Stützstellen mit jeweils einem X- und Y-Wert)\
> Randbedingungen:
>
> 1. Die X-Werte müssen fortlaufend entweder streng ansteigend oder streng abfallend sein
> 2. Jeder X-Wert darf nur einmal vorhanden sein
> 3. Zwei benachbarte Stützstellen werden jeweils durch eine Gerade verbunden\
>    \
>    Typische Anwendung: Berechnung der Leistung einer Wärmepumpe in Abhängigkeit von der Aussentemperatur

### Darstellung

<figure><img src="/files/lCQofvKr5GVUl0HZgbfV" alt=""><figcaption></figcaption></figure>

### Schnittstellen

#### Eingänge

| Name                   | Datentyp | Wertebereich | Initialwert | Funktion                             |
| ---------------------- | -------- | ------------ | ----------- | ------------------------------------ |
| <p><br>rInputValue</p> | REAL     |              | 0           | Aktueller Wert der Eingangsvariablen |

#### Ausgänge

| Name                     | Datentyp                        | Wertebereich | Initialwert                               | Funktion                                     |
| ------------------------ | ------------------------------- | ------------ | ----------------------------------------- | -------------------------------------------- |
| <p><br>rOutputValue</p>  | REAL                            |              | 0.0                                       | Aktueller Wert der Ausgangsvariablen         |
| <p><br>eOrderXValues</p> | eCurve\_20XY\_Real\_Real\_Order |              | eCurve\_20XY\_Real\_Real\_Order.Invalid   | Ordnung der X-Werte (ansteigend / abfallend) |
| <p><br>eError</p>        | eCurve\_20XY\_Real\_Real\_Error |              | eCurve\_20XY\_Real\_Real\_Error.No\_Error | Fehlerursache                                |
| <p><br>xError</p>        | BOOL                            |              | FALSE                                     | Fehlerzustand (TRUE = Fehler)                |

#### Sollwerte / Parameter

| Name                           | Datentyp | Wertebereich | Initialwert | Funktion                                       |
| ------------------------------ | -------- | ------------ | ----------- | ---------------------------------------------- |
| <p><br>rOutputValue\_Subst</p> | REAL     |              | -1000       | Ersatzwert der Ausgangsvariablen im Fehlerfall |
| <p><br>rOutputValue\_Min</p>   | REAL     |              | 0           | Absoluter minimaler Wert der Ausgangsvariablen |
| <p><br>rOutputValue\_Max</p>   | REAL     |              | 100         | Absoluter maximaler Wert der Ausgangsvariablen |
| <p><br>rSP1\_X</p>             | REAL     |              | 1           | Stützstelle 1 - X-Wert                         |
| <p><br>rSP1\_Y</p>             | REAL     |              | 2           | Stützstelle 1 - Y-Wert                         |
| <p><br>rSP2\_X</p>             | REAL     |              | 2           | Stützstelle 2 - X-Wert                         |
| <p><br>rSP2\_Y</p>             | REAL     |              | 4           | Stützstelle 2 - Y-Wert                         |
| <p><br>rSP3\_X</p>             | REAL     |              | 3           | Stützstelle 3 - X-Wert                         |
| <p><br>rSP3\_Y</p>             | REAL     |              | 6           | Stützstelle 3 - Y-Wert                         |
| <p><br>rSP4\_X</p>             | REAL     |              | 4           | Stützstelle 4 - X-Wert                         |
| <p><br>rSP4\_Y</p>             | REAL     |              | 8           | Stützstelle 4 - Y-Wert                         |
| <p><br>rSP5\_X</p>             | REAL     |              | 5           | Stützstelle 5 - X-Wert                         |
| <p><br>rSP5\_Y</p>             | REAL     |              | 10          | Stützstelle 5 - Y-Wert                         |
| <p><br>rSP6\_X</p>             | REAL     |              | 6           | Stützstelle 6 - X-Wert                         |
| <p><br>rSP6\_Y</p>             | REAL     |              | 12          | Stützstelle 6 - Y-Wert                         |
| <p><br>rSP7\_X</p>             | REAL     |              | 7           | Stützstelle 7 - X-Wert                         |
| <p><br>rSP7\_Y</p>             | REAL     |              | 14          | Stützstelle 7 - Y-Wert                         |
| <p><br>rSP8\_X</p>             | REAL     |              | 8           | Stützstelle 8 - X-Wert                         |
| <p><br>rSP8\_Y</p>             | REAL     |              | 16          | Stützstelle 8 - Y-Wert                         |
| <p><br>rSP9\_X</p>             | REAL     |              | 9           | Stützstelle 9 - X-Wert                         |
| <p><br>rSP9\_Y</p>             | REAL     |              | 18          | Stützstelle 9 - Y-Wert                         |
| <p><br>rSP10\_X</p>            | REAL     |              | 10          | Stützstelle 10 - X-Wert                        |
| <p><br>rSP10\_Y</p>            | REAL     |              | 20          | Stützstelle 10 - Y-Wert                        |
| <p><br>rSP11\_X</p>            | REAL     |              | 11          | Stützstelle 11 - X-Wert                        |
| <p><br>rSP11\_Y</p>            | REAL     |              | 22          | Stützstelle 11 - Y-Wert                        |
| <p><br>rSP12\_X</p>            | REAL     |              | 12          | Stützstelle 12 - X-Wert                        |
| <p><br>rSP12\_Y</p>            | REAL     |              | 24          | Stützstelle 12 - Y-Wert                        |
| <p><br>rSP13\_X</p>            | REAL     |              | 13          | Stützstelle 13 - X-Wert                        |
| <p><br>rSP13\_Y</p>            | REAL     |              | 26          | Stützstelle 13 - Y-Wert                        |
| <p><br>rSP14\_X</p>            | REAL     |              | 14          | Stützstelle 14 - X-Wert                        |
| <p><br>rSP14\_Y</p>            | REAL     |              | 28          | Stützstelle 14 - Y-Wert                        |
| <p><br>rSP15\_X</p>            | REAL     |              | 15          | Stützstelle 15 - X-Wert                        |
| <p><br>rSP15\_Y</p>            | REAL     |              | 30          | Stützstelle 15 - Y-Wert                        |
| <p><br>rSP16\_X</p>            | REAL     |              | 16          | Stützstelle 16 - X-Wert                        |
| <p><br>rSP16\_Y</p>            | REAL     |              | 32          | Stützstelle 16 - Y-Wert                        |
| <p><br>rSP17\_X</p>            | REAL     |              | 17          | Stützstelle 17 - X-Wert                        |
| <p><br>rSP17\_Y</p>            | REAL     |              | 34          | Stützstelle 17 - Y-Wert                        |
| <p><br>rSP18\_X</p>            | REAL     |              | 18          | Stützstelle 18 - X-Wert                        |
| <p><br>rSP18\_Y</p>            | REAL     |              | 36          | Stützstelle 18 - Y-Wert                        |
| <p><br>rSP19\_X</p>            | REAL     |              | 19          | Stützstelle 19 - X-Wert                        |
| <p><br>rSP19\_Y</p>            | REAL     |              | 38          | Stützstelle 19 - Y-Wert                        |
| <p><br>rSP20\_X</p>            | REAL     |              | 20          | Stützstelle 20 - X-Wert                        |
| <p><br>rSP20\_Y</p>            | REAL     |              | 40          | Stützstelle 20 - Y-Wert                        |

### Funktionsbeschreibung

\
Die Ausgangsvariable **rOutputValue** wird zyklisch anhand der Eingangsvariablen **rInputValue** und der mittels der 20 Stützstellen definierten Kennlinie berechnet, sofern kein Fehler vorliegt (xError = FALSE).&#x20;

Sie wird durch die einstellbaren absoluten Minimal- (rOutputValue\_Min) und Maximalwerte (rOutputValue\_Max) begrenzt.\
Im Fehlerfall (xError = TRUE) wird an der Ausgangsvariablen ‘rOutputValue’ der fixe Ersatzwert **rOutputValue\_Subst** ausgegeben.\
\
Die X-Werte der 20 Stützstellen müssen folgenden Randbedingungen genügen:\
\
1\) Die X-Werte müssen fortlaufend entweder streng ansteigend oder streng abfallend sein\
2\) Jeder X-Wert darf nur einmal vorhanden sein\
3\) Zwei benachbarte Stützstellen werden jeweils durch eine Gerade verbunden\
\
Die Aktualisierung der Kennlinie erfolgt einmalig direkt nach der Initialisierung bzw. einmalig nach jeder Änderung der Stützstellen.\
\
Im Fehlerfall (gleiche X-Werte, X-Werte nicht streng ansteigend / abfallend) wird eine entsprechend Fehlerursache am Ausgang **eError** dargestellt.\
Gleichzeitig wird an der Ausgangsvariablen ‘rOutputValue’ der fixe Ersatzwert **rOutputValue\_Subst** ausgegeben.\
Der Ausgang **xError** ist aktiv (= TRUE), falls am Ausgang **eError** ein Fehler signalisiert wird.

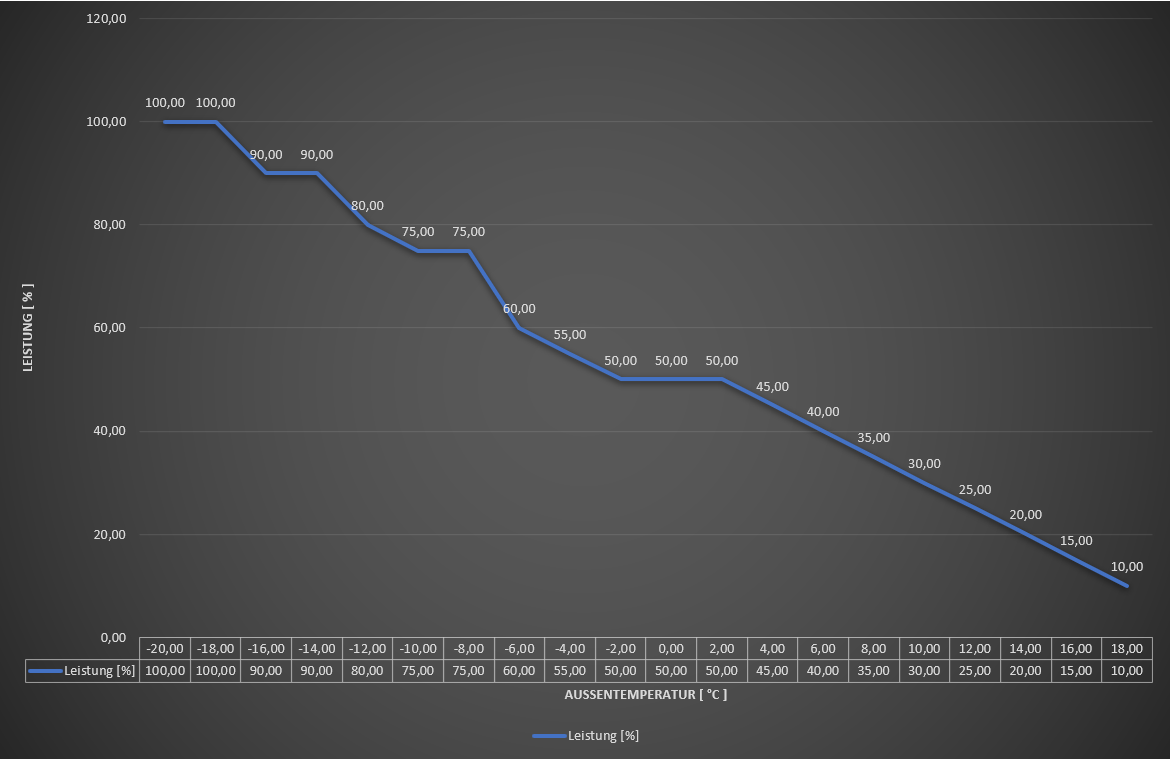

### Darstellung einer Beispiel-Kennlinie

<figure><img src="/files/KVzOYDgRKGuq17NfG1rD" alt=""><figcaption></figcaption></figure>

### CODESYS

InOut:

| Scope       | Name                 | Type                            | Initial                                   |
| ----------- | -------------------- | ------------------------------- | ----------------------------------------- |
| Input       | `rInputValue`        | `REAL`                          | 0                                         |
| Output      | `rOutputValue`       | `REAL`                          | 0                                         |
| Output      | `eOrderXValues`      | eCurve\_20XY\_Real\_Real\_Order | eCurve\_20XY\_Real\_Real\_Order.Invalid   |
| Output      | `eError`             | eCurve\_20XY\_Real\_Real\_Error | eCurve\_20XY\_Real\_Real\_Error.No\_Error |
| Output      | `xError`             | `BOOL`                          | FALSE                                     |
| Input Const | `rSP20_Y`            | `REAL`                          | 40                                        |
| Input Const | `rSP20_X`            | `REAL`                          | 20.0                                      |
| Input Const | `rSP19_Y`            | `REAL`                          | 38.0                                      |
| Input Const | `rSP19_X`            | `REAL`                          | 19.0                                      |
| Input Const | `rSP18_Y`            | `REAL`                          | 36.0                                      |
| Input Const | `rSP18_X`            | `REAL`                          | 18.0                                      |
| Input Const | `rSP17_Y`            | `REAL`                          | 34.0                                      |
| Input Const | `rSP17_X`            | `REAL`                          | 17.0                                      |
| Input Const | `rSP16_Y`            | `REAL`                          | 32.0                                      |
| Input Const | `rSP16_X`            | `REAL`                          | 16.0                                      |
| Input Const | `rSP15_Y`            | `REAL`                          | 30.0                                      |
| Input Const | `rSP15_X`            | `REAL`                          | 15.0                                      |
| Input Const | `rSP14_Y`            | `REAL`                          | 28.0                                      |
| Input Const | `rSP14_X`            | `REAL`                          | 14.0                                      |
| Input Const | `rSP13_Y`            | `REAL`                          | 26.0                                      |
| Input Const | `rSP13_X`            | `REAL`                          | 13.0                                      |
| Input Const | `rSP12_Y`            | `REAL`                          | 24.0                                      |
| Input Const | `rSP12_X`            | `REAL`                          | 12.0                                      |
| Input Const | `rSP11_Y`            | `REAL`                          | 22.0                                      |
| Input Const | `rSP11_X`            | `REAL`                          | 11.0                                      |
| Input Const | `rSP10_Y`            | `REAL`                          | 20.0                                      |
| Input Const | `rSP10_X`            | `REAL`                          | 10.0                                      |
| Input Const | `rSP9_Y`             | `REAL`                          | 18.0                                      |
| Input Const | `rSP9_X`             | `REAL`                          | 9.0                                       |
| Input Const | `rSP8_Y`             | `REAL`                          | 16.0                                      |
| Input Const | `rSP8_X`             | `REAL`                          | 8.0                                       |
| Input Const | `rSP7_Y`             | `REAL`                          | 14.0                                      |
| Input Const | `rSP7_X`             | `REAL`                          | 7.0                                       |
| Input Const | `rSP6_Y`             | `REAL`                          | 12.0                                      |
| Input Const | `rSP6_X`             | `REAL`                          | 6.0                                       |
| Input Const | `rSP5_Y`             | `REAL`                          | 10.0                                      |
| Input Const | `rSP5_X`             | `REAL`                          | 5.0                                       |
| Input Const | `rSP4_Y`             | `REAL`                          | 8.0                                       |
| Input Const | `rSP4_X`             | `REAL`                          | 4.0                                       |
| Input Const | `rSP3_Y`             | `REAL`                          | 6.0                                       |
| Input Const | `rSP3_X`             | `REAL`                          | 3.0                                       |
| Input Const | `rSP2_Y`             | `REAL`                          | 4.0                                       |
| Input Const | `rSP2_X`             | `REAL`                          | 2.0                                       |
| Input Const | `rSP1_Y`             | `REAL`                          | 2.0                                       |
| Input Const | `rSP1_X`             | `REAL`                          | 1.0                                       |
| Input Const | `rOutputValue_Max`   | `REAL`                          | 100.0                                     |
| Input Const | `rOutputValue_Min`   | `REAL`                          | 0.0                                       |
| Input Const | `rOutputValue_Subst` | `REAL`                          | -1000.0                                   |


---
