Curve_10XY_Real_Real

Curve_10XY_Real_Real (FB)

FUNCTION_BLOCK Curve_10XY_Real_Real

Kurzbeschreibung

Eingabe von 10 Wertepaaren ( Stützstellen mit jeweils einem X- und Y-Wert ) Randbedingungen:\

• Die X-Werte müssen fortlaufend entweder ansteigend oder abfallend sein

• Zwei aufeianderfolgende X-Werte dürfen nicht gleich sein

Typische Anwendung: Übergabe einer Kennlinie mit 10 Stützstellen

Darstellung

Schnittstellen

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
arData_Real_Real’	stCurve_Real_Real			Array mit den Stützstellen ( Datentyp X-Wert: REAL, Datentyp Y-Wert: REAL )
xValidData	BOOL		FALSE	Gültigkeit der Daten im Ausgabe-Array ( TRUE = gültig )
xError’	BOOL		FALSE	Fehlerzustand der eingegebenen Stützstellen ( TRUE = Fehler )

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
rSP1_X	REAL		1	Stützstelle 1 - X-Wert
rSP1_Y	REAL		1	Stützstelle 1 - Y-Wert
rSP2_X	REAL		2	Stützstelle 2 - X-Wert
rSP2_Y	REAL		2	Stützstelle 2 - Y-Wert
rSP3_X	REAL		3	Stützstelle 3 - X-Wert
rSP3_Y	REAL		3	Stützstelle 3 - Y-Wert
rSP4_X	REAL		4	Stützstelle 4 - X-Wert
rSP4_Y	REAL		4	Stützstelle 4 - Y-Wert
rSP5_X	REAL		5	Stützstelle 5 - X-Wert
rSP5_Y	REAL		5	Stützstelle 5 - Y-Wert
rSP6_X	REAL		6	Stützstelle 6 - X-Wert
rSP6_Y	REAL		6	Stützstelle 6 - Y-Wert
rSP7_X	REAL		7	Stützstelle 7 - X-Wert
rSP7_Y	REAL		7	Stützstelle 7 - Y-Wert
rSP8_X	REAL		8	Stützstelle 8 - X-Wert
rSP8_Y	REAL		8	Stützstelle 8 - Y-Wert
rSP9_X	REAL		9	Stützstelle 9 - X-Wert
rSP9_Y	REAL		9	Stützstelle 9 - Y-Wert
rSP10_X	REAL		10	Stützstelle 10 - X-Wert
rSP10_Y	REAL		10	Stützstelle 10 - Y-Wert

Funktionsbeschreibung

Das Array am Ausgang arData_Real_Real wird mit den eingegebenen Daten der 10 Stützstellen befüllt, falls \

1. kein aktiver Fehler in der Eingabe der Stützstellen vorliegt ( xError = FALSE ) UND

2. eine Wertänderung in den eingegebenen Daten stattgefunden hat\

Der Ausgang ‘xValidData’ ist aktiv ( = TRUE ), falls die Daten im Ausgabe-Array gültig sind. Die Daten im Ausgabe-Array können sich von den eingegebenen Daten unterscheiden, falls die eingegebenen Daten einen Fehler aufweisen. Bei der Festlegung der X-Werte gelten folgende Randbedingungen: 1) Die X-Werte müssen fortlaufend entweder ansteigend oder abfallend sein 2) Zwei aufeianderfolgende X-Werte dürfen nicht gleich sein Der Ausgang ‘xError’ ist aktiv ( = TRUE ), falls mindestens eine dieser beiden Bedingungen nicht erfüllt ist. Er ist nicht aktiv ( = FALSE ), falls beide Bedingungen erfüllt sind. \

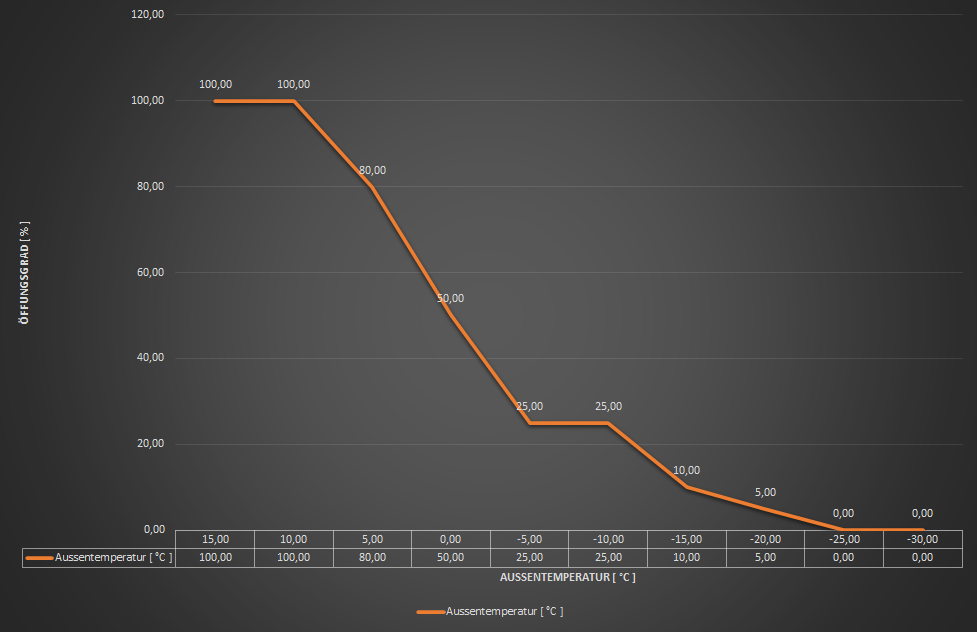

Darstellung einer Beispiel-Kennlinie

CODESYS

InOut:

Scope	Name	Type	Initial
Output	arData_Real_Real	ARRAY [1..10] OF stCurve_Real_Real
Output	xValidData	BOOL	FALSE
Output	xError	BOOL	FALSE
Input Const	rSP10_Y	REAL	0.0
Input Const	rSP10_X	REAL	26.0
Input Const	rSP9_Y	REAL	100.0
Input Const	rSP9_X	REAL	25.0
Input Const	rSP8_Y	REAL	100.0
Input Const	rSP8_X	REAL	15.0
Input Const	rSP7_Y	REAL	75.0
Input Const	rSP7_X	REAL	14.0
Input Const	rSP6_Y	REAL	75.0
Input Const	rSP6_X	REAL	8.0
Input Const	rSP5_Y	REAL	50.0
Input Const	rSP5_X	REAL	7.0
Input Const	rSP4_Y	REAL	50.0
Input Const	rSP4_X	REAL	-4.0
Input Const	rSP3_Y	REAL	25.0
Input Const	rSP3_X	REAL	-5.0
Input Const	rSP2_Y	REAL	25.0
Input Const	rSP2_X	REAL	-13.0
Input Const	rSP1_Y	REAL	0.0
Input Const	rSP1_X	REAL	-14.0
