SetPointCorrection

SetPointCorrection (FB)

FUNCTION_BLOCK SetPointCorrection

Kurzbeschreibung

Erzeugung einer Solltemperatur in Abhängigkeit von der Raumabweichung Prinzip: Lineare Verschiebung Typische Anwendung: Anpassung einer Vorlaufsolltemperatur\

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
rSupplyTempIn	REAL		0	Vorlaufsolltemperatur aus Heizkurve
rSetPointRoom	REAL		0	Solltemperatur Raum
rRoomTemp	REAL		0	Aktuelle Raumtemperatur

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
rSupplyTempOut	REAL			korrigierte Vorlaufsolltemperatur
xMax	BOOL			Überschreitung der maximalen Differenz der Raumtemperatur. ( FALSE = nicht aktiv, TRUE = aktiv )
rCorrection	REAL			Anzeige der aktuellen Korrektur
xAuto	BOOL			Hand-Auto Übersteuerung Anzeige: ( FALSE = Hand, TRUE = Auto )
tDelay	TIME			Anzeige Rückschaltverzögerung nach Überschreitung

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
tAlaTime	TIME		120	Wiederanlaufzeit der Korrektur nach dem Alarmanfang.
rAlaLevel	REAL		5.0	Temperaturabweichung für Alarmzustand. In diesem Zustand wird die Korrektur nicht mehr angewandt.
rCorNeg	REAL	<= 0	-2.0	Maximale negative Korrektur.
rCorPos	REAL	>= 0	2.0	Maximale positive Korrektur.
rFactor	REAL		1.0	Korrektur des Sollwertes pro Grad Abweichung der Raumtemperatur.
rManValue	REAL		0.0	Handübersteuerung: Handwert
eManModeN	eMANNUM	eMANNUM.Auto, eMANNUM.Man		Handübersteuerung: Betriebsart

Funktionsbeschreibung

Allgemeines

Die Korrektur erfolgt proportional zwischen dem Raumtemperatursollwert rSetPointRoom und der Raumtemperaturmessung rRoomTemp. Die Abweichung wird durch den einstellbaren Korrekturfaktor multipliziert. Diese Korrektur wird beim Vorlaufsollwert rSetPointIn angewandt. Der korrigierte Sollwert ist am Ausgang rSetpointOut verfügbar. Für die Korrektur können maximale und minimale Werte frei parametriert werden. Erreicht die Korrektur die parametrierte Alarmstufe, wird sie als wichtige Störung des geheizten Raumes betrachtet und der Sollwert wird nicht mehr korrigiert (z.B. Fenster offen). In diesem Fall wird die Korrektur deaktiviert (rCorrection=0, rSetpointOut=W) und der Binär-Ausgang xMax auf 1 gestellt. Nach der parametrierten Wiederanlaufzeit, versucht die Funktion die Korrektur wieder zu aktivieren. Wird die Korrektur reaktiviert, stellt sich das Binär-Signal xMax zurück auf 0. Die angewandte Korrektur kann ständig am Ausgang rCorrection beobachtet werden.\

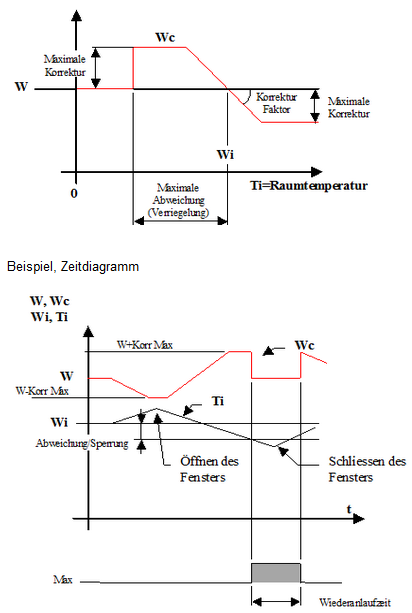

Diagramm

W = rSupplyTempIn (Vorlaufsolltemperatur aus Heizkurve) Wi = rSetPointRoom (Solltemperatur Raum) Ti = rRoomTemp (Aktuelle Raumtemperatur) Wc = rSupplyTempOut (korrigierte Vorlaufsolltemperatur) Max = xMax (Überschreitung der maximalen Differenz der Raumtemperatur. ( FALSE = nicht aktiv, TRUE = aktiv ))

CODESYS

InOut:

Scope	Name	Type	Initial
Input	rSupplyTempIn	REAL	0
Input	rSetPointRoom	REAL	0
Input	rRoomTemp	REAL	0
Input Const	tMaxTime	TIME	TIME#2m0s0ms
Input Const	rMaxLevel	REAL	5
Input Const	rCorNeg	REAL	-2
Input Const	rCorPos	REAL	2
Input Const	rFactor	REAL	1
Input Const	rManValue	REAL	0
Input Const	eManModeN	eManNum	eManNum.Auto
Output	rSupplyTempOut	REAL
Output	xMax	BOOL
Output	rCorrection	REAL
Output	xAuto	BOOL
Output	tDelay	TIME
