PublicHoliday

PublicHoliday (FB)

FUNCTION_BLOCK PublicHoliday

Kurzbeschreibung

Anzeige der Zustände von Feiertagen. Typische Anwendung: Erkennung von Feiertagen in einem Uhrsystem

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xEn	BOOL			Freigabe / Sperrung der Funktion (FALSE = Sperrung, TRUE = Freigabe)
astPublicHoliday	ARRAY[0..29] OF HVACTYPES.stPublicHoliday			Übergabe der definierten Feiertage mit Name, Datum und Freigabestatus

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xActive	BOOL			Anzeige - Status - Feiertage (FALSE = nicht aktiv, TRUE = aktiv)
sName	STRING(30)			Name des aktiven Feiertags

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
eCountry	eCountryList	eCountryList.UserDefined, eCountryList.DE	eCountryList.DE	Auswahl der länderspezifischen Feiertage

Funktionsbeschreibung

Allgemeines

Dieser Funktionsbaustein ermittelt, ob ein Feiertag aktiv ist und zeigt zu dem Feiertag den Namen an. Der Funktionsbaustein muss über den Eingang xEn aktiviert werden (TRUE = Funktion aktiv). Die Feiertage können über die Struktur stPublicHoliday definiert werden. Hier wird der Name, das Datum des Feiertags und der Freigabestatus festgelegt. Dabei können Feiertage als festes Datum, mit einem Abstand zu Ostern oder Wochentag vor einem festen Datum defniert werden. Der Sollwert / Parameter eCountry erlaubt die Festlegung des Landes, dessen Feiertage verwendet werden sollen. Aktuell sind nur die Feiertage für Deutschland implementiert.

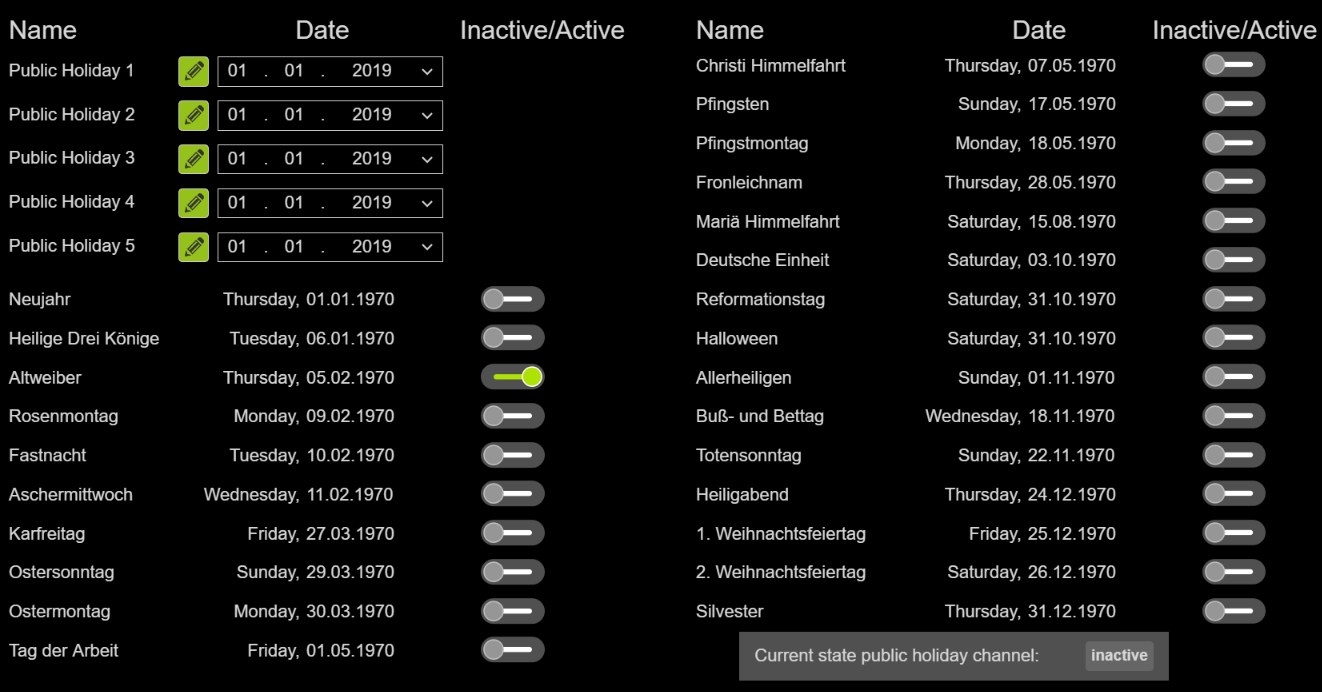

Visualisierung

Darstellung

Schnittstellen Visu-Element

Name	Datentyp	Typ	Initialwert	Funktion
FB_PublicHoliday	PublicHoliday	VAR_IN_OUT		Hier FB PublicHoliday eintragen Bsp. PRG.PublicHoliday
BMS_Active	BOOL	VAR_INPUT		BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS_Active = TRUE wird die Eingabe / Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden.
DisableInput	BOOL	VAR_INPUT		DisableInpput = TRUE Uhrzeiten der Wochenuhren können nur angesehen werden und nicht editiert werden./// - BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS_Active = TRUE wird die Eingabe/Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden.

Hinweis: VAR_IN_OUT Schnittstellen müssen belegt werden, VAR_INPUT sind optional.

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xEn	BOOL	TRUE
Input	astPublicHoliday	ARRAY [0..29] OF stPublicHoliday	[STRUCT(sName := ‘00’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘01’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘02’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘03’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘04’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘05’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘06’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘07’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘08’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘09’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘10’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘11’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘12’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘13’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘14’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘15’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘16’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘17’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘18’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘19’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘20’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘21’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘22’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘23’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘24’, datDate := DATE#1970-1-1, xEnable := FALSE), STRUCT(sName := ‘Public Holiday 1’, datDate := DATE#2022-1-1, xEnable := TRUE), STRUCT(sName := ‘Public Holiday 2’, datDate := DATE#2022-1-1, xEnable := TRUE), STRUCT(sName := ‘Public Holiday 3’, datDate := DATE#2022-1-1, xEnable := TRUE), STRUCT(sName := ‘Public Holiday 4’, datDate := DATE#2022-1-1, xEnable := TRUE), STRUCT(sName := ‘Public Holiday 5’, datDate := DATE#2022-1-1, xEnable := TRUE)]
Input Const	eCountry	eCountryList	eCountryList.DE
Output	xActive	BOOL
Output	sName	STRING(30)
