Clock7d2Ch (FB)FUNCTION_BLOCK Clock7d2Ch
Kurzbeschreibung
Schaltuhr mit 7 Wochentagen, je zwei Ein- / Ausschaltzeitpunkte und binärem Gesamtausgang. Die Funktionsweise (Einschaltperiode oder Ausschaltperiode) ist pro Wochentag definierbar. Typische Anwendung: Festlegung des Nacht- / Tagbetriebs einer Zonentemperaturregelung
Darstellung
Schnittstellen
Eingänge
xEn
BOOL
Freigabeeingang
Ausgänge
xActive
BOOL
Anzeige aktiver Schaltperioden
todActivatedFrom
TOD
Einschaltzeitpunkt 1 des aktuellen Wochentags
todActivatedTo
TOD
Ausschaltzeitpunkt 2 des aktuellen Wochentags
Sollwerte / Parameter
todMonFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Montag
todMonTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Montag
todMonFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Montag
todMonTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Montag
xMonMode
BOOL
TRUE
Modus - Schaltperioden - Montag
todTueFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Dienstag
todTueTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Dienstag
todTueFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Dienstag
todTueTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Dienstag
xTueMode
BOOL
TRUE
Modus - Schaltperioden - Dienstag
todWedFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Mittwoch
todWedTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Mittwoch
todWedFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Mittwoch
todWedTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Mittwoch
xWedMode
BOOL
TRUE
Modus - Schaltperioden - Mittwoch
todThuFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Donnerstag
todThuTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Donnerstag
todThuFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Donnerstag
todThuTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Donnerstag
xThuMode
BOOL
TRUE
Modus - Schaltperioden - Donnerstag
todFriFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Freitag
todFriTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Freitag
todFriFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Freitag
todFriTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Freitag
xFriMode
BOOL
TRUE
Modus - Schaltperioden - Freitag
todSatFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Samstag
todSatTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Samstag
todSatFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Samstag
todSatTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Samstag
xSatMode
BOOL
TRUE
Modus - Schaltperioden - Samstag
todSunFrom1
TOD
TOD#07:00
Einschaltzeitpunkt 1 - Sonntag
todSunTo1
TOD
TOD#12:00
Ausschaltzeitpunkt 1 - Sonntag
todSunFrom2
TOD
TOD#12:00
Einschaltzeitpunkt 2 - Sonntag
todSunTo2
TOD
TOD#18:00
Ausschaltzeitpunkt 2 - Sonntag
xSunMode
BOOL
TRUE
Modus - Schaltperioden - Sonntag
sNotice
STRING
‘Notice’
Bezeichnung - Schaltuhr
Funktionsbeschreibung
Allgemeines
Wochentage 1 - 7 (Montag … Sonntag, XXX = Mon, Tue, Wed, Thu, Fri, Sat, Sun)
Jedem der sieben Wochentage sind zwei eigene Schaltperioden zugeordnet (Schaltperiode 1, Schaltperiode 2).
Jede Schaltperiode 1 ist durch einstellbare Daten (Einschaltzeitpunkt 1 todXXXTimeFrom1 und Ausschaltzeitpunkt 1 todXXXTimeTo1) definiert. Jede Schaltperiode 2 ist durch einstellbare Daten (Einschaltzeitpunkt 2 todXXXTimeFrom2 und Ausschaltzeitpunkt 2 todXXXTimeTo2) definiert. Zusätzlich kann eine Betriebsart (xXXXMode) pro Wochentag festgelegt werden.
Liegt der Ausschaltzeitpunkt 1 vor dem Einschaltzeitpunkt 1, so wird für die Prüfung der Ausschaltzeitpunkt 1 auf den Wert des Einschaltzeitpunkts 1 gelegt. Liegt der Einschaltzeitpunkt 2 vor dem Ausschaltzeitpunkt 1, so wird für die Prüfung der Einschaltzeitpunkt 2 auf den Wert des Ausschaltzeitpunkts 1 gelegt. Liegt der Ausschaltzeitpunkt 2 vor dem Einschaltzeitpunkt 2, so wird für die Prüfung der Ausschaltzeitpunkt 2 auf den Wert des Einschaltzeitpunkts 2 gelegt.
Eine Schaltperiode ist aktiv, falls sich die aktuelle Uhrzeit am Wochentag XXX innerhalb der Schaltperioden des Wochentag XXX befindet ( xXXXMode = TRUE ). Eine Schaltperiode ist aktiv, falls sich die aktuelle Uhrzeit am Wochentag XXX ausserhalb der Schaltperioden des Wochentag XXX befindet ( xXXXMode = FALSE ).
Sonderfall 1: Einschaltzeitpunkt 1 = Einschaltzeitpunkt 2 = Ausschaltzeitpunkt 1 = Ausschaltzeitpunkt 2 = TOD#00:00
Bei aktiver Einschaltperiode ( xXXXMode = TRUE ) ist die Schaltperiode ganztägig nicht aktiv. Bei aktiver Ausschaltperiode ( xXXXMode = FALSE ) ist die Schaltperiode ganztägig aktiv.\
Sonderfall 2: Einschaltzeitpunkt 1 = Einschaltzeitpunkt 2 = Ausschaltzeitpunkt 1 = Ausschaltzeitpunkt 2 = TOD#23:59
Bei aktiver Einschaltperiode ( xXXXMode = TRUE ) ist die Schaltperiode ganztägig aktiv. Bei aktiver Ausschaltperiode ( xXXXMode = FALSE ) ist die Schaltperiode ganztägig nicht aktiv.\
Voraussetzung für den Einsatz des Funktionsbausteins Clock7d2Ch
Zur korrekten Funktion ist der Einsatz des Funktionsbausteins TimeRead2 erforderlich.\

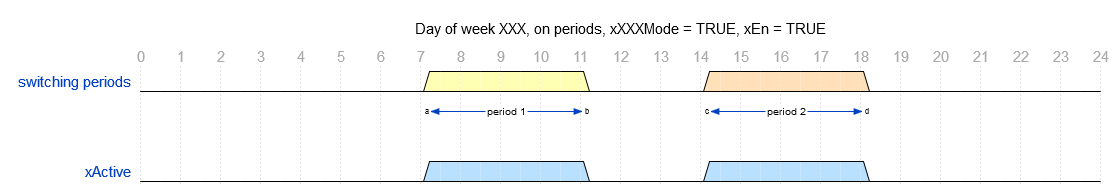

Einschaltperioden

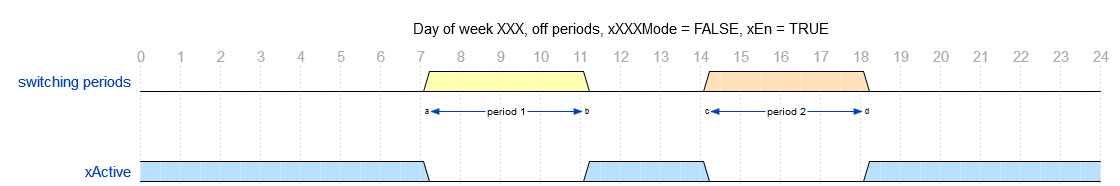

Ausschaltperioden
Freigabeeingang xEn
xEn
xActive
todActivatedFrom
todActivatedTo
Hinweis
FALSE
FALSE
unverändert
unverändert
FB deaktiviert
TRUE
Zustand abhängig vom Wochentag, der Uhrzeit und den Schaltperioden
Einschaltzeitpunkt der Schaltperiode 1 des aktuellen Wochentags
Ausschaltzeitpunkt der Schaltperiode 2 des aktuellen Wochentags
FB aktiviert
Anzeigeausgang xActive
Der Anzeigeausgang xActive nimmt den Zustand TRUE an, falls bei aktivem Freigabeeingang (xEn = TRUE) die Uhrzeit am Wochentag XXX innerhalb der Schaltperiode 1 oder der Schaltperiode 2 des Wochentags XXX liegt (xXXXMode = TRUE, Einschaltperiode). Der Anzeigeausgang xActive nimmt den Zustand TRUE an, falls bei aktivem Freigabeeingang (xEn = TRUE) die Uhrzeit am Wochentag XXX außerhalb der Schaltperiode 1 oder der Schaltperiode 2 des Wochentags XXX liegt (xXXXMode = FALSE, Ausschaltperiode). In allen übrigen Fällen nimmt der Anzeigeausgang xActive den Zustand FALSE an.
xEn
xActive
Schaltperioden XXX
xXXXMode - XXX
Hinweis
FALSE
FALSE
X
X
FB deaktiviert
TRUE
FALSE
FALSE
TRUE
Einschaltperioden nicht aktiv
TRUE
TRUE
TRUE
TRUE
Einschaltperioden aktiv
TRUE
TRUE
FALSE
FALSE
Ausschaltperioden nicht aktiv
TRUE
FALSE
TRUE
FALSE
Ausschaltperioden aktiv
Einschaltzeitpunkt der Schaltperioden des aktuellen Wochentags todActivatedFrom
Dieser Ausgang zeigt permanent den Einschaltzeitpunkt der Schaltperiode 1 des aktuellen Wochentags an, falls der Freigabeeingang (xEn = TRUE) aktiv ist. In allen übrigen Situationen wird er nicht verändert. In den Sonderfällen 1 und 2 wird stets der Wert TOD#00:00 angezeigt.
Ausschaltzeitpunkt der Schaltperioden des aktuellen Wochentags todActivatedTo
Dieser Ausgang zeigt permanent den Ausschaltzeitpunkt der Schaltperiode 2 des aktuellen Wochentags an, falls der Freigabeeingang (xEn = TRUE) aktiv ist. In allen übrigen Situationen wird er nicht verändert. Im Sonderfall 1 wird stets der Wert TOD#00:00, im Sonderfall 2 der Wert TOD#23:59 angezeigt.

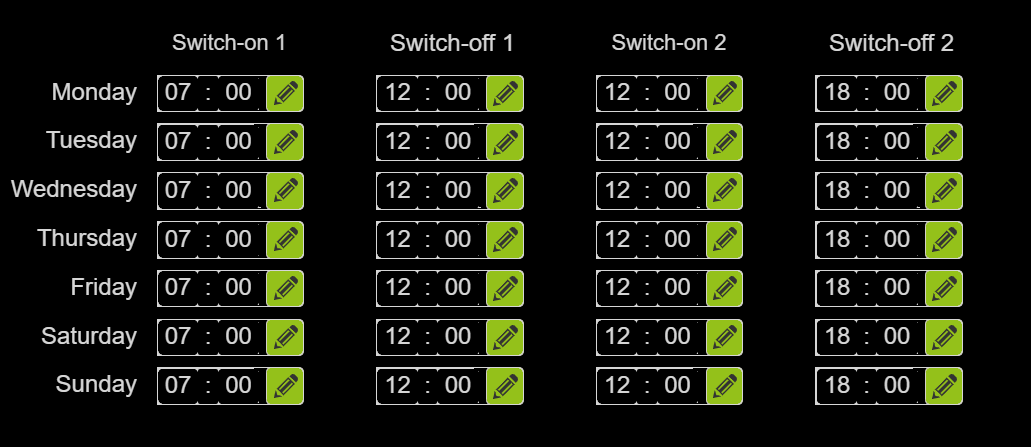

Visualisierung
Darstellung
Schnittstellen Visu-Element
FB_Clock7d2Ch
Clock7d2Ch
VAR_IN_OUT
Hier FB Clock7d2Ch eintragen Bsp. PRG.Clock7d2Ch
Hinweis: VAR_IN_OUT Schnittstellen müssen belegt werden, VAR_INPUT sind optional.
CODESYS
InOut:
Input
xEn
BOOL
Input Const
todMonFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todMonTo1
TOD
TIME_OF_DAY#12:0
Input Const
todMonFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todMonTo2
TOD
TIME_OF_DAY#18:0
Input Const
xMonMode
BOOL
TRUE
Input Const
todTueFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todTueTo1
TOD
TIME_OF_DAY#12:0
Input Const
todTueFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todTueTo2
TOD
TIME_OF_DAY#18:0
Input Const
xTueMode
BOOL
TRUE
Input Const
todWedFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todWedTo1
TOD
TIME_OF_DAY#12:0
Input Const
todWedFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todWedTo2
TOD
TIME_OF_DAY#18:0
Input Const
xWedMode
BOOL
TRUE
Input Const
todThuFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todThuTo1
TOD
TIME_OF_DAY#12:0
Input Const
todThuFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todThuTo2
TOD
TIME_OF_DAY#18:0
Input Const
xThuMode
BOOL
TRUE
Input Const
todFriFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todFriTo1
TOD
TIME_OF_DAY#12:0
Input Const
todFriFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todFriTo2
TOD
TIME_OF_DAY#18:0
Input Const
xFriMode
BOOL
TRUE
Input Const
todSatFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todSatTo1
TOD
TIME_OF_DAY#12:0
Input Const
todSatFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todSatTo2
TOD
TIME_OF_DAY#18:0
Input Const
xSatMode
BOOL
TRUE
Input Const
todSunFrom1
TOD
TIME_OF_DAY#7:0
Input Const
todSunTo1
TOD
TIME_OF_DAY#12:0
Input Const
todSunFrom2
TOD
TIME_OF_DAY#12:0
Input Const
todSunTo2
TOD
TIME_OF_DAY#18:0
Input Const
xSunMode
BOOL
TRUE
Input Const
sNotice
STRING
‘Notice’
Output
xActive
BOOL
Output
todActivatedFrom
TOD
Output
todActivatedTo
TOD
