SwitchTimeS

SwitchTimeS (FB)

FUNCTION_BLOCK SwitchTimeS

Kurzbeschreibung

Schaltuhr mit 5 einstellbaren Zeitperioden und binärem Ausgang. Jede Zeitperiode ist durch eine Einschaltzeit / Ausschaltzeit und ein Datum definiert.

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xEn	BOOL			Freigabeeingang

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xActive	BOOL			Anzeige von aktiven Zeitperioden
todActivatedFrom	TOD			Einschaltzeitpunkt der letzten aktiven Zeitperiode des aktuellen Tags
todActivatedTo	TOD			Ausschaltzeitpunkt der letzten aktiven Zeitperiode des aktuellen Tags

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
datCH1_Date	DATE		DATE#2022-01-01	Datum der Zeitperiode 1
todCH1_TimeFrom	TOD		TOD#07:00	Einschaltzeitpunkt der Zeitperiode 1
todCH1_TimeTo	TOD		TOD#12:00	Ausschaltzeitpunkt der Zeitperiode 1
xCH1_Mode	BOOL		TRUE	Modus der Anzeige für die Zeitperiode 1
sCH1_Notice	STRING		‘Notice’	Text für die Zeitperiode 1
datCH2_Date	DATE		DATE#2022-01-01	Datum der Zeitperiode 2
todCH2_TimeFrom	TOD		TOD#07:00	Einschaltzeitpunkt der Zeitperiode 2
todCH2_TimeTo	TOD		TOD#12:00	Ausschaltzeitpunkt der Zeitperiode 2
xCH2_Mode	BOOL		TRUE	Modus der Anzeige für die Zeitperiode 2
sCH2_Notice	STRING		‘Notice’	Text für die Zeitperiode 2
datCH3_Date	DATE		DATE#2022-01-01	Datum der Zeitperiode 3
todCH3_TimeFrom	TOD		TOD#07:00	Einschaltzeitpunkt der Zeitperiode 3
todCH3_TimeTo	TOD		TOD#12:00	Ausschaltzeitpunkt der Zeitperiode 3
xCH3_Mode	BOOL		TRUE	Modus der Anzeige für die Zeitperiode 3
sCH3_Notice	STRING		‘Notice’	Text für die Zeitperiode 3
datCH4_Date	DATE		DATE#2022-01-01	Datum der Zeitperiode 4
todCH4_TimeFrom	TOD		TOD#07:00	Einschaltzeitpunkt der Zeitperiode 4
todCH4_TimeTo	TOD		TOD#12:00	Ausschaltzeitpunkt der Zeitperiode 4
xCH4_Mode	BOOL		TRUE	Modus der Anzeige für die Zeitperiode 4
sCH4_Notice	STRING		‘Notice’	Text für die Zeitperiode 4
datCH5_Date	DATE		DATE#2022-01-01	Datum der Zeitperiode 5
todCH5_TimeFrom	TOD		TOD#07:00	Einschaltzeitpunkt der Zeitperiode 5
todCH5_TimeTo	TOD		TOD#12:00	Ausschaltzeitpunkt der Zeitperiode 5
xCH5_Mode	BOOL		TRUE	Modus der Anzeige für die Zeitperiode 5
sCH5_Notice	STRING		‘Notice’	Text für die Zeitperiode 5

Funktionsbeschreibung

Allgemeines

Der aktuelle Zeitpunkt (Datum / Uhrzeit) wird permanent mit den 5 definierten Zeitperioden verglichen. Der Anzeigeausgang xActive nimmt den Zustand TRUE an, falls bei aktivem Freigabeeingang (xEn = TRUE) mindestens eine der 5 Zeitperioden aktiv ist.

Voraussetzung für den Einsatz des Funktionsbausteins SwitchTimeS

Zur korrekten Funktion ist der Einsatz des Funktionsbausteins TimeRead2 erforderlich.

Freigabeeingang xEn

xEn	xActive	todActivatedFrom	todActivatedTo	Hinweis
FALSE	FALSE	unverändert	unverändert	FB deaktiviert
TRUE	Zustand abhängig von den 5 Zeitperioden	Einschaltzeitpunkt der letzten aktiven Zeitperiode des aktuellen Tags	Ausschaltzeitpunkt der letzten aktiven Zeitperiode des aktuellen Tags	FB aktiviert

Anzeigeausgang xActive

Der Anzeigeausgang nimmt den Zustand TRUE an, falls bei aktivem Freigabeeingang (xEn = TRUE) mindestens eine der 5 Zeitperioden aktiv ist.

xActive	xEn	Zeitperiode 1	Zeitperiode 2	Zeitperiode 3	Zeitperiode 4	Zeitperiode 5	Hinweis
FALSE	FALSE	X	X	X	X	X	FB deaktiviert
FALSE	TRUE	FALSE	FALSE	FALSE	FALSE	FALSE	Keine Zeitperiode aktiv
TRUE	TRUE	FALSE	FALSE	TRUE	FALSE	FALSE	Mindestens eine Zeitperiode aktiv

Einschaltzeitpunkt der letzten aktiven Zeitperiode des aktuellen Tags todActivatedFrom

Dieser Anzeigeausgang nimmt den Wert des Einschaltzeitpunkts der letzten aktiven Zeitperiode an, falls bei aktivem Freigabeeingang (xEn = TRUE) das Datum des aktuellen Zeitpunkts mit dem Datum der Zeitperiode übereinstimmt. In allen übrigen Situationen wird er nicht verändert.

Ausschaltzeitpunkt der letzten aktiven Zeitperiode des aktuellen Tags todActivatedTo

Dieser Anzeigeausgang nimmt den Wert des Ausschaltzeitpunkts der letzten aktiven Zeitperiode an, falls bei aktivem Freigabeeingang (xEn = TRUE) das Datum des aktuellen Zeitpunkts mit dem Datum der Zeitperiode 5 übereinstimmt. In allen übrigen Situationen wird er nicht verändert.

Zeitperioden 1 - 5 (X = 1 .. 5)

Jede Zeitperiode ist durch einstellbare Daten (Einschaltzeitpunkt todCHX_TimeFrom, Ausschaltzeitpunkt todCHX_TimeTo und Datum datCHX_Date) definiert Zusätzlich kann eine Betriebsart (xCHX_Mode) sowie ein beschreibender Text (sCHX_Notice) festgelegt werden. Liegt der Ausschaltzeitpunkt vor dem Einschaltzeitpunkt, so wird für die Prüfung der Ausschaltzeitpunkt auf den Wert des Einschaltzeitpunkts gelegt. Eine Zeitperiode ist aktiv, falls das aktuelle Datum mit dem Datum der Zeitperiode übereinstimmt und der Zeitpunkt sich innerhalb der Zeitperiode befindet (xCHX_Mode = TRUE). Eine Zeitperiode ist aktiv, falls das aktuelle Datum mit dem Datum der Zeitperiode übereinstimmt und der Zeitpunkt sich ausserhalb der Zeitperiode befindet (xCHX_Mode = FALSE).

Visualisierung

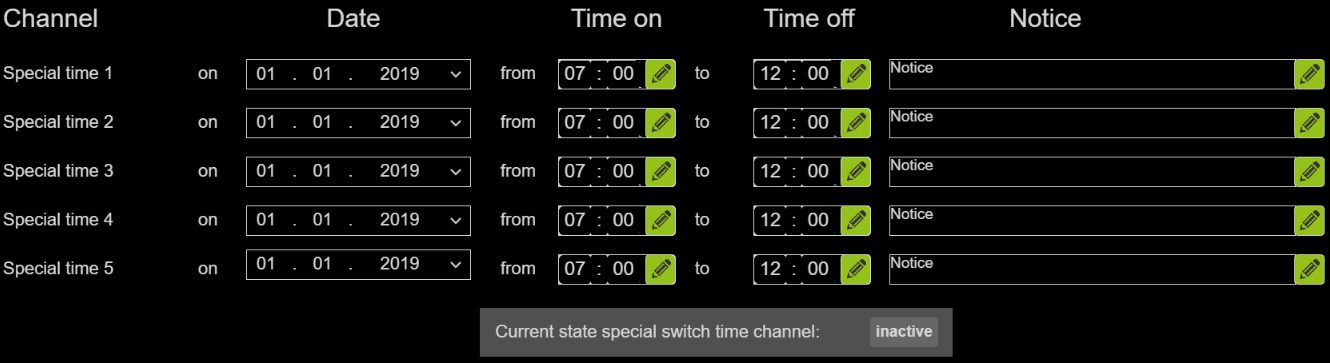

Darstellung

Schnittstellen Visu-Element

Name	Datentyp	Typ	Initialwert	Funktion
FB_SwitchTimeS	SwitchTimeS	VAR_IN_OUT		Hier FB SwitchTimeS eintragen Bsp. PRG.SwitchTimeS
BMS_Active	BOOL	VAR_INPUT		BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS_Active = TRUE wird die Eingabe / Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden.
DisableInput	BOOL	VAR_INPUT		DisableInpput = TRUE Uhrzeiten der Wochenuhren können nur angesehen werden und nicht editiert werden./// - BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS_Active = TRUE wird die Eingabe / Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden.

Hinweis: VAR_IN_OUT Schnittstellen müssen belegt werden, VAR_INPUT sind optional.

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xEn	BOOL
Input Const	datCH1_Date	DATE	DATE#2022-1-1
Input Const	todCH1_TimeFrom	TOD	TIME_OF_DAY#7:0
Input Const	todCH1_TimeTo	TOD	TIME_OF_DAY#12:0
Input Const	xCH1_Mode	BOOL	TRUE
Input Const	sCH1_Notice	STRING	‘Notice’
Input Const	datCH2_Date	DATE	DATE#2022-1-1
Input Const	todCH2_TimeFrom	TOD	TIME_OF_DAY#7:0
Input Const	todCH2_TimeTo	TOD	TIME_OF_DAY#12:0
Input Const	xCH2_Mode	BOOL	TRUE
Input Const	sCH2_Notice	STRING	‘Notice’
Input Const	datCH3_Date	DATE	DATE#2022-1-1
Input Const	todCH3_TimeFrom	TOD	TIME_OF_DAY#7:0
Input Const	todCH3_TimeTo	TOD	TIME_OF_DAY#12:0
Input Const	xCH3_Mode	BOOL	TRUE
Input Const	sCH3_Notice	STRING	‘Notice’
Input Const	datCH4_Date	DATE	DATE#2022-1-1
Input Const	todCH4_TimeFrom	TOD	TIME_OF_DAY#7:0
Input Const	todCH4_TimeTo	TOD	TIME_OF_DAY#12:0
Input Const	xCH4_Mode	BOOL	TRUE
Input Const	sCH4_Notice	STRING	‘Notice’
Input Const	datCH5_Date	DATE	DATE#2022-1-1
Input Const	todCH5_TimeFrom	TOD	TIME_OF_DAY#7:0
Input Const	todCH5_TimeTo	TOD	TIME_OF_DAY#12:0
Input Const	xCH5_Mode	BOOL	TRUE
Input Const	sCH5_Notice	STRING	‘Notice’
Output	xActive	BOOL
Output	todActivatedFrom	TOD
Output	todActivatedTo	TOD
