Holiday

Holiday (FB)

FUNCTION_BLOCK Holiday

Kurzbeschreibung

Definition von 10 Ferienzeiträumen ( = Kanäle ) mit Einschalt- und Auschaltdaten. Typische Anwendung: Uhrsystem

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xEN	BOOL			Freigabe / Sperrung der Ferienzeiträume ( FALSE = Sperrung, TRUE = Freigabe )

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xActive	BOOL			Zustand der Ferienzeiträume ( FALSE = nicht aktiv, TRUE = aktiv )
datActiveFrom	DATE			Einschaltdatum des letzen aktiven Ferienzeitraums ( Kanal 10 = höchste Priorität )
datActiveTo	DATE			Ausschaltdatum des letzen aktiven Ferienzeitraums ( Kanal 10 = höchste Priorität )

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
xCh10_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 10 ( FALSE = Sperrung, TRUE = Freigabe )
datCH10_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 10
datCH10_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 10
sCH10_Notice	STRING		‘Notice’	Bezeichnung für Kanal 10
xCh9_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 9 ( FALSE = Sperrung, TRUE = Freigabe )
datCH9_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 9
datCH9_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 9
sCH9_Notice	STRING		‘Notice’	Bezeichnung für Kanal 9
xCh8_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 8 ( FALSE = Sperrung, TRUE = Freigabe )
datCH8_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 8
datCH8_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 8
sCH8_Notice	STRING		‘Notice’	Bezeichnung für Kanal 8
xCh7_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 7 ( FALSE = Sperrung, TRUE = Freigabe )
datCH7_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 7
datCH7_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 7
sCH7_Notice	STRING		‘Notice’	Bezeichnung für Kanal 7
xCh6_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 6 ( FALSE = Sperrung, TRUE = Freigabe )
datCH6_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 6
datCH6_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 6
sCH6_Notice	STRING		‘Notice’	Bezeichnung für Kanal 6
xCh5_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 5 ( FALSE = Sperrung, TRUE = Freigabe )
datCH5_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 5
datCH5_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 5
sCH5_Notice	STRING		‘Notice’	Bezeichnung für Kanal 5
xCh4_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 4 ( FALSE = Sperrung, TRUE = Freigabe )
datCH4_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 4
datCH4_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 4
sCH4_Notice	STRING		‘Notice’	Bezeichnung für Kanal 4
xCh3_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 3 ( FALSE = Sperrung, TRUE = Freigabe )
datCH3_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 3
datCH3_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 3
sCH3_Notice	STRING		‘Notice’	Bezeichnung für Kanal 3
xCh2_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 2 ( FALSE = Sperrung, TRUE = Freigabe )
datCH2_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 2
datCH2_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 2
sCH2_Notice	STRING		‘Notice’	Bezeichnung für Kanal 2
xCh1_Mode	BOOL		TRUE	Freigabe / Sperrung Kanal 1 ( FALSE = Sperrung, TRUE = Freigabe )
datCH1_DateFrom	DATE		DATE#2019-1-1	Einschaltdatum Kanal 1
datCH1_DateTo	DATE		DATE#2019-1-1	Ausschaltdatum Kanal 1
sCH1_Notice	STRING		‘Notice’	Bezeichnung für Kanal 1

Funktionsbeschreibung

Allgemeines

Dieser Funktionsbaustein wertet maximal 10 frei definierbare Ferienzeiträume ( = Kanäle ) aus. Ist die Auswertung generell freigegeben ( xEN = TRUE ), so wird bei allen aktivierten Ferienzeiträumen ( xChX_Mode = TRUE, 0 < X < 11 ) geprüft, ob das aktuelle Datum innerhalb des Ferienzeitraums liegt. Ist dies bei mindestens einem aktivierten Ferienzeitraum der Fall, so wird der Ausgang xActive aktiviert ( = TRUE ). In allen übrigen Fällen wird der Ausgang xActive deaktiviert ( = FALSE ). Liegt das Ausschaltdatum zeitlich vor dem Einschaltdatum ( Kanäle 1 - 10 ), so wird intern das Ausschaltdatum mit dem Einschaltdatum gleich gesetzt. Ist das Einschalt- und Ausschaltdatum eines Kanals ( Kanäle 1 - 10 ) identisch, so wird dieser Tag als Ferientag bewertet. An den Ausgängen datActiveFrom bzw. datActiveTo stehen ( Voraussetzung: xEN = TRUE ) das Einschaltdatum / Ausschaltdatum des Kanals 10 zur Verfügung. \

Voraussetzung für den Einsatz des Funktionsbausteins Holiday

Zur korrekten Funktion ist der Einsatz des Funktionsbausteins TimeRead2 erforderlich.\

Visualisierung

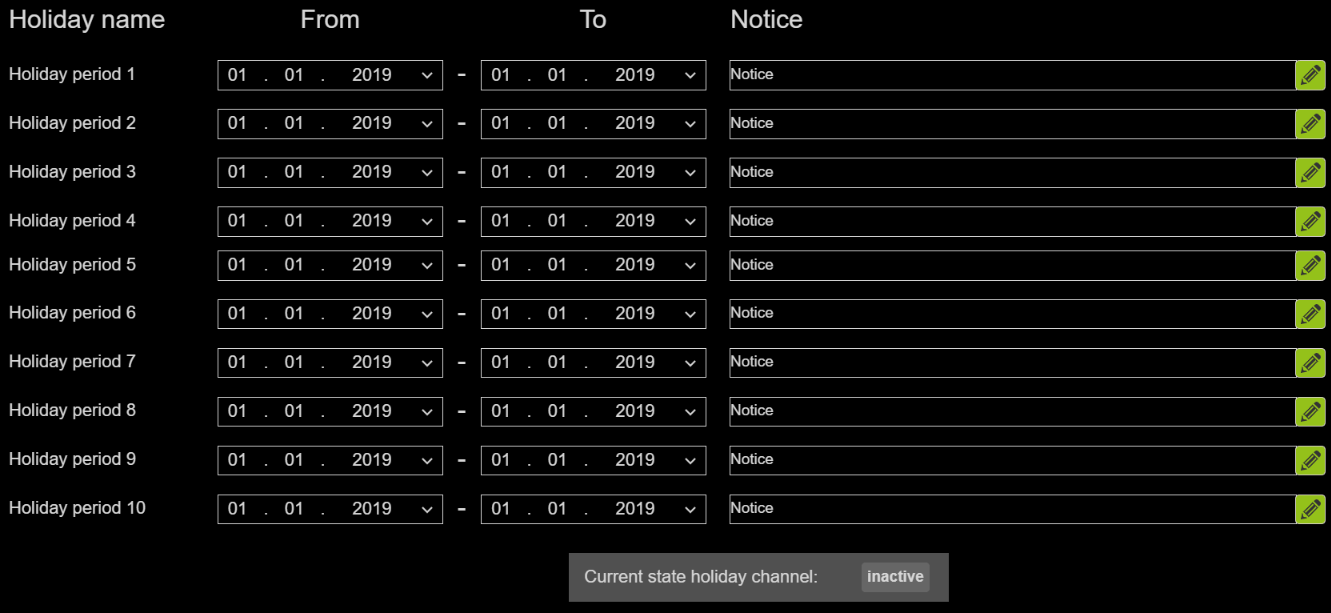

Passendes Visualisierungselement aus der HVACV Visu Library: Holidays

Darstellung

Schnittstellen Visu-Element

Name	Datentyp	Typ	Initialwert	Funktion
FB_Holiday	Holiday	VAR_IN_OUT		Hier FB Holiday eintragen Bsp. PRG.Holiday
BMS_Active	BOOL	VAR_INPUT		BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS_Active = TRUE wird die Eingabe/Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden.
DisableInput	BOOL	VAR_INPUT		DisableInpput = TRUE Uhrzeiten der Wochenuhren können nur angesehen werden und nicht editiert werden./// - BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS_Active = TRUE wird die Eingabe/Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden.

Hinweis: VAR_IN_OUT Schnittstellen müssen belegt werden, VAR_INPUT sind optional.

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xEn	BOOL
Input Const	sCH1_Notice	STRING	‘Notice’
Input Const	datCH1_DateTo	DATE	DATE#2022-1-1
Input Const	datCH1_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH1_Mode	BOOL	TRUE
Input Const	sCH2_Notice	STRING	‘Notice’
Input Const	datCH2_DateTo	DATE	DATE#2022-1-1
Input Const	datCH2_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH2_Mode	BOOL	TRUE
Input Const	sCH3_Notice	STRING	‘Notice’
Input Const	datCH3_DateTo	DATE	DATE#2022-1-1
Input Const	datCH3_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH3_Mode	BOOL	TRUE
Input Const	sCH4_Notice	STRING	‘Notice’
Input Const	datCH4_DateTo	DATE	DATE#2022-1-1
Input Const	datCH4_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH4_Mode	BOOL	TRUE
Input Const	sCH5_Notice	STRING	‘Notice’
Input Const	datCH5_DateTo	DATE	DATE#2022-1-1
Input Const	datCH5_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH5_Mode	BOOL	TRUE
Input Const	sCH6_Notice	STRING	‘Notice’
Input Const	datCH6_DateTo	DATE	DATE#2022-1-1
Input Const	datCH6_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH6_Mode	BOOL	TRUE
Input Const	sCH7_Notice	STRING	‘Notice’
Input Const	datCH7_DateTo	DATE	DATE#2022-1-1
Input Const	datCH7_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH7_Mode	BOOL	TRUE
Input Const	sCH8_Notice	STRING	‘Notice’
Input Const	datCH8_DateTo	DATE	DATE#2022-1-1
Input Const	datCH8_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH8_Mode	BOOL	TRUE
Input Const	sCH9_Notice	STRING	‘Notice’
Input Const	datCH9_DateTo	DATE	DATE#2022-1-1
Input Const	datCH9_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH9_Mode	BOOL	TRUE
Input Const	sCH10_Notice	STRING	‘Notice’
Input Const	datCH10_DateTo	DATE	DATE#2022-1-1
Input Const	datCH10_DateFrom	DATE	DATE#2022-1-1
Input Const	xCH10_Mode	BOOL	TRUE
Output	xActive	BOOL
Output	datActiveFrom	DATE
Output	datActiveTo	DATE
