# ClockSlave32

## `ClockSlave32` (FB)

FUNCTION\_BLOCK ClockSlave32 EXTENDS Uhr\_Base IMPLEMENTS IUhr

### Kurzbeschreibung

> Slave - Funktionsbaustein für ein Uhrensystem mit 32 Wochenuhren, 30 Feiertagen, 10 Ferienperioden und 5 Sonderschaltzeiten.

### Darstellung

<figure><img src="https://879424349-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FQR4vCFzt6ixgsqlR3pdR%2Fuploads%2Fgit-blob-509289907fb5e1d90859fdf6bf8aafba38c8ec6e%2FClockSlave32_FB.png?alt=media" alt=""><figcaption></figcaption></figure>

### Funktionsbeschreibung

#### Allgemeines

Dieser Funktionsbaustein dient als Slave - Funktionsbaustein für ein Uhrensystem mit 32 Wochenuhren, 30 Feiertagen, 10 Ferienperioden und 5 Sonderschaltzeiten.\
Er erlaubt die individuelle Aktivierung / Deaktivierung der 32 Wochenuhrkanäle, des Feiertagekanals, des Ferienkanals sowie des Sonderschaltzeitenkanals (FALSE = Deaktivierung, TRUE = Aktivierung).\
Die Verbindung zwischen dem Master - Funktionsbaustein und den Slave - Funktionsbausteinen wird dabei über den Ausgang *itfToClockSlave32* bzw. die Eingänge *itfFromClockMaster32* hergestellt.\
Die Eingänge *sTitle* bzw. *sLine1* erlauben die Festlegung der Bezeichnung des Titels bzw. der Zeile 1 in der Visualisierung.

#### Zustand des Slave - Kanals *xActive*

Der Ausgang *xActive* (FALSE = nicht aktiv, TRUE = aktiv) wird durch die aktuellen Zustände der **zugeordneten** Wochenuhrkanäle (**xClockCH\_01** bis **xClockCH\_32** = TRUE) des **zugeordneten** Feiertagekanals (**xPublicHoliday** = TRUE), des **zugeordneten** Ferienkanals (**xHoliday** = TRUE) bzw. des **zugeordneten** Sonderschaltzeitenkanals (**xSwitchTimeS** = TRUE) wie folgt festgelegt (Hinweis: Kanäle, die nicht zugeordnet sind, nehmen automatisch den Zustand FALSE an):

| Wochenuhrkanäle | Feiertagekanal | Ferienkanal | Sonderschaltzeitenkanal | Zentrale Aktivierung (Master) | Zentrale Deaktivierung (Master) | *xActive* | Hinweise                          |
| --------------- | -------------- | ----------- | ----------------------- | ----------------------------- | ------------------------------- | --------- | --------------------------------- |
| FALSE           | FALSE          | FALSE       | FALSE                   | FALSE                         | FALSE                           | FALSE     | Normalbetrieb - Aus               |
| TRUE            | FALSE          | FALSE       | FALSE                   | FALSE                         | FALSE                           | TRUE      | Normalbetrieb - Ein               |
| X               | TRUE           | FALSE       | FALSE                   | FALSE                         | FALSE                           | FALSE     | Feiertagebetrieb - Ein            |
| X               | FALSE          | TRUE        | FALSE                   | FALSE                         | FALSE                           | FALSE     | Ferienbetrieb - Ein               |
| X               | X              | X           | TRUE                    | FALSE                         | FALSE                           | TRUE      | Sonderschaltzeitenbetrieb - Ein   |
| X               | X              | X           | X                       | TRUE                          | FALSE                           | TRUE      | Zentrale Aktivierung ( Master )   |
| X               | X              | X           | X                       | X                             | TRUE                            | FALSE     | Zentrale Deaktivierung ( Master ) |

Legende: X = beliebig

#### Zentrale Aufhebung aller Zuordnungen **xResetAssignment**

Dieser Sollwert / Parameter dient zur zentralen Aufhebung aller im Slave - Funktionsbaustein erfolgten Zuordnungen.

### Visualisierung

#### Darstellung

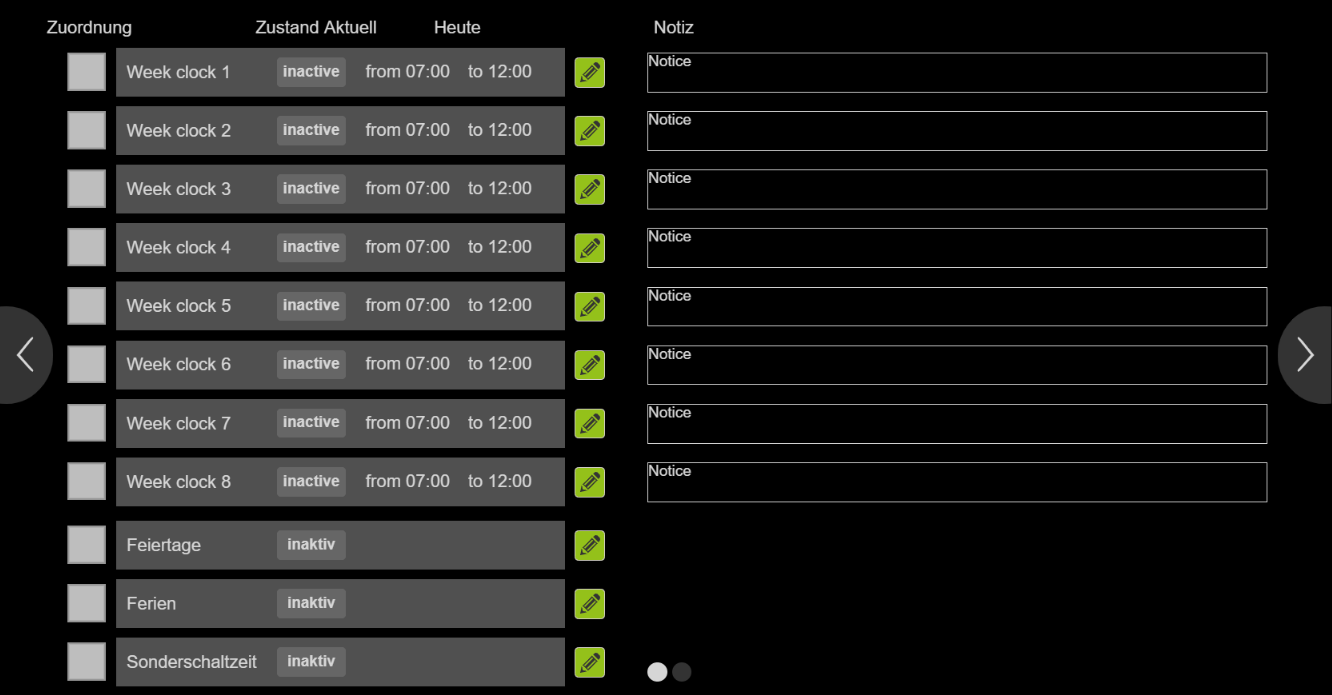

<figure><img src="https://879424349-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FQR4vCFzt6ixgsqlR3pdR%2Fuploads%2Fgit-blob-b60677820773b75c75416d487fa199215a9d526e%2FClockSlave32_Clock7d1Ch_Start.PNG?alt=media" alt=""><figcaption></figcaption></figure>

#### Schnittstellen Visu-Element

| Name                  | Datentyp      | Typ          | Initialwert | Funktion                                                                                                                                                                                                                                      |
| --------------------- | ------------- | ------------ | ----------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| **FB\_ClockSlave32**  | ClockSlave32  | VAR\_IN\_OUT |             | Hier FB ClockSlave32 eintragen Bsp. PRG.ClockSlave32                                                                                                                                                                                          |
| **FB\_ClockMaster32** | ClockMaster32 | VAR\_IN\_OUT |             | Hier zugehörigen(!) FB ClockMaster32 eintragen Bsp. PRG.ClockMaster32                                                                                                                                                                         |
| **BMS\_Active**       | BOOL          | VAR\_INPUT   |             | BMS (Building Management System) GLT (Gebäudeleittechnik). Wenn BMS\_Active = TRUE wird die Eingabe / Editierung der Uhren deaktiviert da diese dann nur über das BMS eingestellt werden können. Uhrzeiten können dann nur angeschaut werden. |

\
Hinweis: VAR\_IN\_OUT Schnittstellen müssen belegt werden, VAR\_INPUT sind optional.

### CODESYS

InOut:

| Scope       | Name                   | Type           | Initial | Inherited from |
| ----------- | ---------------------- | -------------- | ------- | -------------- |
| Input       | `itfFromClockMaster32` | `IUhrProtocol` |         | Uhr\_Base      |
| Input       | `sTitle`               | `STRING`       |         |                |
| Input       | `sLine1`               | `STRING`       |         |                |
| Input       | `sLine2`               | `STRING`       |         |                |
| Input Const | `ClockSlvPara`         | stSlvClockData |         |                |
| Input Const | `xSwitchTimeS`         | `BOOL`         |         |                |
| Input Const | `xPublicHoliday`       | `BOOL`         |         |                |
| Input Const | `xHoliday`             | `BOOL`         |         |                |
| Input Const | `xClockCH_32`          | `BOOL`         |         |                |
| Input Const | `xClockCH_31`          | `BOOL`         |         |                |
| Input Const | `xClockCH_30`          | `BOOL`         |         |                |
| Input Const | `xClockCH_29`          | `BOOL`         |         |                |
| Input Const | `xClockCH_28`          | `BOOL`         |         |                |
| Input Const | `xClockCH_27`          | `BOOL`         |         |                |
| Input Const | `xClockCH_26`          | `BOOL`         |         |                |
| Input Const | `xClockCH_25`          | `BOOL`         |         |                |
| Input Const | `xClockCH_24`          | `BOOL`         |         |                |
| Input Const | `xClockCH_23`          | `BOOL`         |         |                |
| Input Const | `xClockCH_22`          | `BOOL`         |         |                |
| Input Const | `xClockCH_21`          | `BOOL`         |         |                |
| Input Const | `xClockCH_20`          | `BOOL`         |         |                |
| Input Const | `xClockCH_19`          | `BOOL`         |         |                |
| Input Const | `xClockCH_18`          | `BOOL`         |         |                |
| Input Const | `xClockCH_17`          | `BOOL`         |         |                |
| Input Const | `xClockCH_16`          | `BOOL`         |         |                |
| Input Const | `xClockCH_15`          | `BOOL`         |         |                |
| Input Const | `xClockCH_14`          | `BOOL`         |         |                |
| Input Const | `xClockCH_13`          | `BOOL`         |         |                |
| Input Const | `xClockCH_12`          | `BOOL`         |         |                |
| Input Const | `xClockCH_11`          | `BOOL`         |         |                |
| Input Const | `xClockCH_10`          | `BOOL`         |         |                |
| Input Const | `xClockCH_09`          | `BOOL`         |         |                |
| Input Const | `xClockCH_08`          | `BOOL`         |         |                |
| Input Const | `xClockCH_07`          | `BOOL`         |         |                |
| Input Const | `xClockCH_06`          | `BOOL`         |         |                |
| Input Const | `xClockCH_05`          | `BOOL`         |         |                |
| Input Const | `xClockCH_04`          | `BOOL`         |         |                |
| Input Const | `xClockCH_03`          | `BOOL`         |         |                |
| Input Const | `xClockCH_02`          | `BOOL`         |         |                |
| Input Const | `xClockCH_01`          | `BOOL`         |         |                |
| Input Const | `xResetAssignment`     | `BOOL`         | FALSE   |                |
| Output      | `xClockActive`         | `BOOL`         |         |                |
| Output      | `todTodayTON`          | `TOD`          |         |                |
| Output      | `todTodayTOF`          | `TOD`          |         |                |
