PulseR

PulseR (FB)

FUNCTION_BLOCK PulseR

Kurzbeschreibung

Flankengesteuerte Impulserzeugung mit einstellbarer Zeitdauer und Rücksetzmöglichkeit.

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xIN	BOOL			Binärer Eingang (FALSE > TRUE )
tPT	TIME		T#1s	Zeitdauer des Ausgangsimpulses in s
xReset	BOOL			Binärer Rücksetzeingang (FALSE > TRUE)

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xQ	BOOL			Impulsausgang (FALSE = Aus, TRUE = Ein)
tET	TIME	0 … tPT		Aktuelle Zeitdauer des Impulses an xQ in s

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
xTest	BOOL		FALSE	Binärer Testeingang (FALSE > TRUE)

Funktionsbeschreibung

Allgemeines

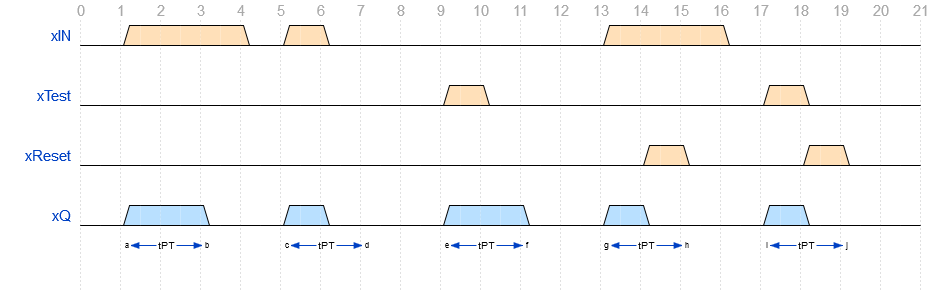

Am Impulsausgang xQ wird nach jeder ansteigenden Flanke (FALSE > TRUE) am binären Eingang xIN und / oder am Sollwert / Parameter xTest ein Impuls mit einer Zeitdauer tPT erzeugt (Voraussetzungen: xReset = FALSE und keine abfallende Flanke am Eingang xIN). Jede ansteigende Flanke (FALSE > TRUE) am Rücksetzeingang xReset setzt den Impulsausgang xQ unmittelbar zurück (= FALSE). Jede abfallende Flanke (TRUE > FALSE) am binären Eingang xIN setzt den Impulsausgang xQ unmittelbar zurück (= FALSE). Die Flankenerkennung (FALSE > TRUE) an den Eingängen xIN bzw. xTest hat gegenüber der Flankenerkennung an den Eingängen xReset (FALSE > TRUE) bzw. xIN (TRUE > FALSE) eine höhere Priorität. Dies hat zur Folge, das trotz gleichzeitiger Flankenerkennung ein Impuls mit einer Zeitdauer tPT am Ausgang xQ erzeugt wird. Der Sollwert/Parameter xTest wird zyklisch deaktiviert (= FALSE).

Zeitausgang tET

Bei aktivem Impulsausgang xQ (= TRUE) wird die aktuelle Zeitdauer des Impulses an xQ (0.0 - tPT ) angezeigt. Bei inaktivem Impulsausgang xQ (= FALSE) wird stets der Wert T#0s angezeigt.

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xIN	BOOL
Input	tPT	TIME	TIME#1s0ms
Input	xReset	BOOL
Input Const	xTest	BOOL	FALSE
Output	xQ	BOOL
Output	tET	TIME
