StartDelay

StartDelay (FB)

FUNCTION_BLOCK StartDelay

Kurzbeschreibung

Erzeugung von Signalen nach jedem CPU-Neustart. Einsatz: Verzögerte Freigabe von Aktionen nach dem CPU-Neustart.

Darstellung

Schnittstellen

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xQ1	BOOL			Ausgang 1
xQ1p	BOOL			Impulsausgang 1
xQ2	BOOL			Ausgang 2
xQ2p	BOOL			Impulsausgang 2

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
TimeQ2Puls	TIME		T#1s	Impulszeitdauer - Impulsausgang 2
TimeQ2	TIME		T#20s	Zeitverzögerung - Ausgang 2
TimeQ1Puls	TIME		T#1s	Impulszeitdauer - Impulsausgang 1
TimeQ1	TIME		T#5s	Zeitverzögerung - Ausgang 1
xTest	BOOL		FALSE	Simulation des CPU-Neustart

Funktionsbeschreibung

Allgemeines

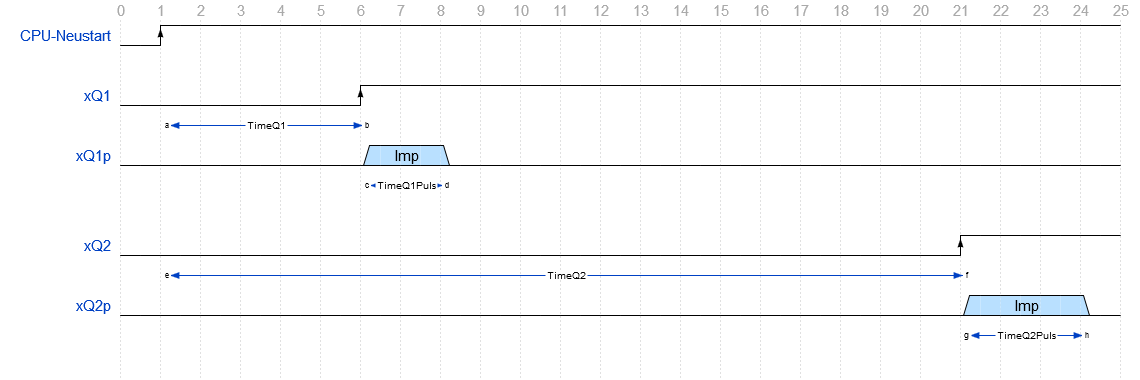

Dieser Funktionsbaustein dient zur Erzeugung von Signalen nach jedem CPU-Neustart. Der CPU-Neustart kann durch den Simulationseingang xTest (= TRUE) unabhängig von einem tatsächlichen CPU-Neustart ausgelöst werden. Der Ausgang xQ1 wechselt nach jedem CPU-Neustart mit einer Zeitverzögerung TimeQ1 vom Zustand FALSE dauerhaft in den Zustand TRUE. Am Impulsausgang 1 xQ1p wird bei diesem Zustandswechsel ein einmaliger Impuls mit der Impulslänge TimeQ1Puls erzeugt. Der Ausgang xQ2 wechselt nach jedem CPU-Neustart mit einer Zeitverzögerung TimeQ2 vom Zustand FALSE dauerhaft in den Zustand TRUE. Am Impulsausgang 2 xQ2p wird bei diesem Zustandswechsel ein einmaliger Impuls mit der Impulslänge TimeQ2Puls erzeugt.

CODESYS

InOut:

Scope	Name	Type	Initial
Input Const	TimeQ2Puls	TIME	TIME#1s0ms
Input Const	TimeQ2	TIME	TIME#20s0ms
Input Const	TimeQ1Puls	TIME	TIME#1s0ms
Input Const	TimeQ1	TIME	TIME#5s0ms
Input Const	xTest	BOOL	FALSE
Output	xQ1	BOOL
Output	xQ1p	BOOL
Output	xQ2	BOOL
Output	xQ2p	BOOL
