XPulse

XPulse (FB)

FUNCTION_BLOCK XPulse

Kurzbeschreibung

Erzeugung eines exklusiven Impulses mit einstellbarer Zeitdauer.

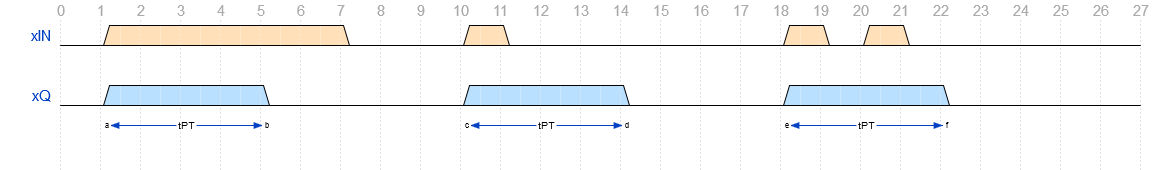

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xIN	BOOL			Eingang
tPT	TIME		T#1s	Impulszeitdauer

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xQ	BOOL			Ausgang
tET	TIME	0 … tPT		Zeitdifferenz zum Impulsanfang

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
xTest	BOOL		FALSE	Simulation des Eingangs xIN

Funktionsbeschreibung

Allgemeines

Dieser Funktionsbaustein dient zur Erzeugung eines Impulses definierter Zeitdauer (tPT) nach einer ansteigenden Flanke am Eingang xIN. Die Erzeugung des Impulses kann unabhängig davon auch durch den Simulationseingang xTest (ansteigende Flanke) ausgelöst werden. Die Zeitdifferenz zum Impulsanfang wird am Ausgang tET (Wertebereich: 0 … tPT) angezeigt.

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xIN	BOOL
Input	tPT	TIME	TIME#1s0ms
Input Const	xTest	BOOL	FALSE
Output	xQ	BOOL
Output	tET	TIME
