MPulse

MPulse (FB)

FUNCTION_BLOCK MPulse

Kurzbeschreibung

Flankengesteuerte Impulserzeugung mit einstellbarer Mindestzeitdauer.

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xIN	BOOL			Binärer Eingang
tPT	TIME		T#1s	Mindestzeitdauer des Ausgangsimpulses

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xQ	BOOL			Impulsausgang
tET	TIME			Zeitdifferenz zwischen Mindestzeitdauer und Zeitdauer des Impulses an xQ

Funktionsbeschreibung

Allgemeines

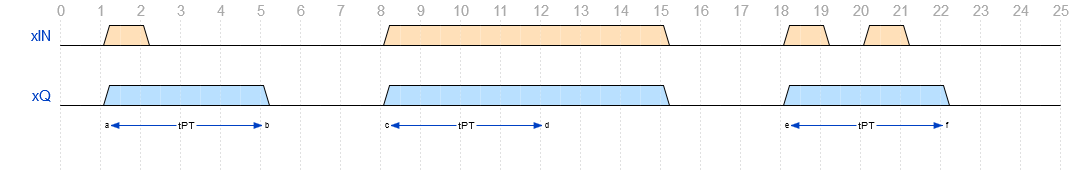

Am Impulsausgang xQ wird nach einer positiven Flanke am binären Eingang xIN ein Impuls mit einer Mindestzeitdauer tPT erzeugt.

Zeitausgang tET

Bei aktivem Impulsausgang xQ wird die Zeitdifferenz zwischen der Mindestzeitdauer tPT und der Zeitdauer des Impulses an xQ angezeigt. Bei inaktivem Impulsausgang xQ wird stets der Wert T#0s angezeigt.

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xIN	BOOL
Input	tPT	TIME	TIME#10s0ms
Output	xQ	BOOL
Output	tET	TIME
