OpModeSelect

OpModeSelect (FB)

FUNCTION_BLOCK OpModeSelect EXTENDS MANASBase IMPLEMENTS IMan

Kurzbeschreibung

Anlagenschalter zur Umschaltung von maximal 6 Betriebsarten (Automatik und 5 Handbetriebsarten)

Darstellung

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xIn	BOOL		FALSE	Zustandsvariable für xActive im Automatikbetrieb

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
xActive	BOOL		FALSE	Ausgangsvariable im Automatikbetrieb
xAutoM0	BOOL		FALSE	Anzeige der Betriebsart Automatik
xManOffM1	BOOL		FALSE	Anzeige der Betriebsart Hand-Aus
xManM2	BOOL		FALSE	Anzeige der Betriebsart Hand 1
xManM3	BOOL		FALSE	Anzeige der Betriebsart Hand 2
xManM4	BOOL		FALSE	Anzeige der Betriebsart Hand 3
xManM5	BOOL		FALSE	Anzeige der Betriebsart Hand 4
sActMode	STRING			Name der aktuellen Betriebsart (z.B. ‘Automatik’)

Sollwerte / Parameter

Name	Datentyp	Wertebereich	Initialwert	Funktion
tToggleTime	TIME		2s	Zeitverzögerung bis zum Betriebsartenwechsel
eMaxMode	eOpMode		eOpMode.Mode5	Festlegung der maximalen Anzahl der Hand-Betriebsarten
xOpModeToggle	BOOL		FALSE	Umschaltung der Betriebsarten
xResAuto	BOOL		FALSE	Rücksetzung in den Automatikbetrieb
xEn	BOOL		TRUE	Freigabe
sTitle	STRING		‘Betriebsmodus ‘	Name des Anlagenschalters
sTitle2	STRING		‘Beschreibung ‘	Beschreibung des Anlagenschalters
eMode	eOpMode		eOpMode.Mode0	Aktueller Betriebszustand des Anlagenschalters
sTitleM0	STRING		‘Automatik’	Beschreibung der Betriebsart Automatik
sTitleM1	STRING		‘Hand Aus’	Beschreibung der Betriebsart Hand-Aus
sTitleM2	STRING		‘Hand 1’	Beschreibung der Betriebsart Hand 1
sTitleM3	STRING		‘Hand 2’	Beschreibung der Betriebsart Hand 2
sTitleM4	STRING		‘Hand 3’	Beschreibung der Betriebsart Hand 3
sTitleM5	STRING		‘Hand 4’	Beschreibung der Betriebsart Hand 4

Funktionsbeschreibung

Allgemeines

Der Anlagenschalter dient zur Umschaltung von eMaxMode +1 unterschiedlichen Betriebsarten (Automatik, Hand-Aus und eMaxMode -1 Hand-Betriebsarten). Der Umschaltvorgang wird durch eine ansteigende Flanke am Sollwert / Parameter xOpModeToggle ausgelöst. Die Umschaltung erfolgt endlos, d.h. nach der letzten Handbetriebsart wird mit dem nächsten Umschaltvorgang die Betriebsart Automatik ausgewählt. Die Betriebsart kann explizit auch durch die Auswahl des Sollwerts / Parameter eMode im Bereich eOpMode.Mode0 - eMaxMode erfolgen. Die aktuelle Betriebsart wird numerisch durch den Sollwert/Parameter eMode im Bereich eOpMode.Mode0 - eMaxMode dargestellt. Sie wird zusätzlich durch die entsprechenden Digitalausgänge xAutoM0, xManOffM1, xManM2, xManM3, usw. dargestellt.\

Zustandsvariable xIn

In	xActive	Hinweis
FALSE	FALSE	Nur im Automatikbetrieb ( eMode = eOpMode.Mode0 ) gültig
TRUE	TRUE	Nur im Automatikbetrieb ( eMode = eOpMode.Mode0 ) gültig

Ausgangsvariable xActive

Im Automatikbetrieb ( eMode = eOpMode.Mode0 ) folgt die Ausgangsvariable xActive der Eingangsvariablen xIn. In allen übrigen Betriebsarten ist stets der Zustand FALSE aktiv.\

Rücksetzung in den Automatikbetrieb

Jede ansteigende Flanke am Sollwert/Parameter xResAuto aktiviert den Automatikbetrieb, falls sich der Sollwert/Parameter xEn im Zustand TRUE befindet. \

Freigabe/Sperrung der Umschaltung

Die Umschaltung der Betriebsart kann nur erfolgen, falls sich der Sollwert/Parameter xEn im Zustand TRUE befindet. \

Umschaltverzögerung tToggleTime

Die Zeitdauer zwischen der Aktivierung der Betriebsartenumschaltung und der tatsächlichen Umschaltung kann über den Sollwert / Parameter tToggleTime eingestellt werden. Die Zeitdauer startet nur, falls die Umschaltung der Betriebsarten über den Sollwert/Parameter xOpModeToggle vorgenommen wurde. \

Betriebsarten

eMode	Name der Betriebsart	xIn	xActive	xAutoM0	xManOffM1	xManM2	xManM3	xManM4	xManM5	Hinweis
eOpMode.Mode0	sTitleM0	FALSE	FALSE	TRUE	FALSE	FALSE	FALSE	FALSE	FALSE	Betriebsart Automatik
eOpMode.Mode0	sTitleM0	TRUE	TRUE	TRUE	FALSE	FALSE	FALSE	FALSE	FALSE	Betriebsart Automatik
eOpMode.Mode1	sTitleM1	X	FALSE	FALSE	TRUE	FALSE	FALSE	FALSE	FALSE	Betriebsart Hand-Aus
eOpMode.Mode2	sTitleM2	X	FALSE	FALSE	FALSE	TRUE	FALSE	FALSE	FALSE	Betriebsart Hand 1
eOpMode.Mode3	sTitleM3	X	FALSE	FALSE	FALSE	FALSE	TRUE	FALSE	FALSE	Betriebsart Hand 2
eOpMode.Mode4	sTitleM4	X	FALSE	FALSE	FALSE	FALSE	FALSE	TRUE	FALSE	Betriebsart Hand 3
eOpMode.Mode5	sTitleM5	X	FALSE	FALSE	FALSE	FALSE	FALSE	FALSE	TRUE	Betriebsart Hand 4

Legende: X = Unbestimmt\

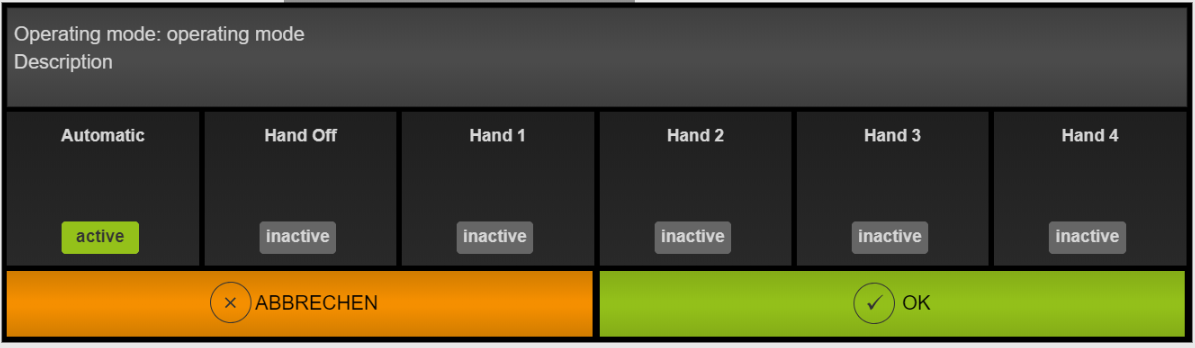

Visualisierung

Passendes Visualisierungselement aus der HVACV Visu Library: OpModeSelect OpModeSelect_Button

Darstellung

Schnittstellen Visu-Element OpModeSelect_Button

Name	Datentyp	Typ	Initialwert	Funktion
FB_OpModeSelect_0	HVAC.OpModeSelect	VAR_IN_OUT		Hier FB Instanz OpModeSelect eintragen Bsp. PRG.OpModeSelect

Es reicht das Visualisierungselement OpModeSelect_Button zu platzieren. Ein Klick darauf öffnet in der Visualisierung den Dialog OpModeSelect. Die Anzahl der Betriebsmodi werden im FB HVAC.OpModeSelect festgelegt (eMaxMode) sowie die Titel (sTitelM0 bis M5) und der Dialogtitel (sTitle und sTitle2). Das Visualisierungselement passt sich automatisch der Größe der maximales Betriebsmodi an. | | Hinweis: VAR_IN_OUT Schnittstellen müssen belegt werden, VAR_INPUT sind optional. | |

CODESYS

InOut:

Scope	Name	Type	Initial
Input	xIn	BOOL	0
Input Const	tToggleTime	TIME	TIME#2s0ms
Input Const	eMaxMode	eOpMode	eOpMode.Mode5
Input Const	xOpModeToggle	BOOL	FALSE
Input Const	xResAuto	BOOL	FALSE
Input Const	xEn	BOOL	TRUE
Input Const	sTitle	STRING	‘Betriebsmodus’
Input Const	sTitle2	STRING	‘Beschreibung’
Input Const	eMode	eOpMode	eOpMode.Mode0
Input Const	sTitleM0	STRING	‘Automatik’
Input Const	sTitleM1	STRING	‘Hand Aus’
Input Const	sTitleM2	STRING	‘Hand 1’
Input Const	sTitleM3	STRING	‘Hand 2’
Input Const	sTitleM4	STRING	‘Hand 3’
Input Const	sTitleM5	STRING	‘Hand 4’
Output	xActive	BOOL
Output	xAutoM0	BOOL
Output	xManOffM1	BOOL
Output	xManM2	BOOL
Output	xManM3	BOOL
Output	xManM4	BOOL
Output	xManM5	BOOL
Output	sActMode	STRING
