# POWERIO\_T1\_R100
## `POWERIO_T1_R100` (FB)
`FUNCTION_BLOCK` POWERIO\_T1\_R100

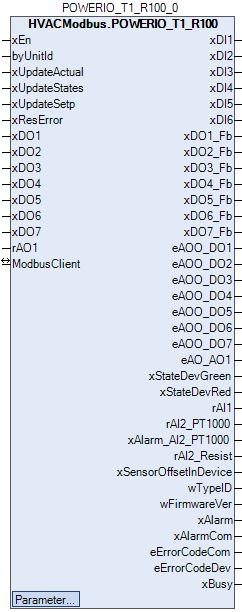

### Darstellung
InOut:
| Scope | Name | Type | Initial | Comment |
| ----------- | ----------------------- | ------------------------------ | ---------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Input | `xEn` | `BOOL` | TRUE | Freigabe / Sperrung der Kommunikation (TRUE = Freigabe) |
| Input | `byUnitId` | `BYTE` | 0 | Adresse des Geräts |
| Input | `xUpdateActual` | `BOOL` | FALSE | Aktualisierung der Istwerte (bei jeder ansteigenden Flanke
)
|
| Input | `xUpdateStates` | `BOOL` | FALSE | Aktualisierung der Zustände (bei jeder ansteigenden Flanke
)
|
| Input | `xUpdateSetp` | `BOOL` | FALSE | Aktualisierung der Sollwerte (bei jeder ansteigenden Flanke
)
|
| Input | `xResError` | `BOOL` | FALSE | Reinitialisierung der Ausgänge eErrorCodeCom bzw.
xErrorCodeDev auf dem fehlerfreien Zustand (bei jeder
ansteigenden Flanke)
|
| Input | `xDO1` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 1 (FET) (
FALSE = Aus)
|
| Input | `xDO2` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 2 (FET) (
FALSE = Aus)
|
| Input | `xDO3` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 3 (FET) (
FALSE = Aus)
|
| Input | `xDO4` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 4 (FET) (
FALSE = Aus)
|
| Input | `xDO5` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 5 (Relais) (
FALSE = Aus)
|
| Input | `xDO6` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 6 (Relais) (
FALSE = Aus)
|
| Input | `xDO7` | `BOOL` | FALSE | Festlegung des Zustands des Digitalausgangs 7 (Relais) (
FALSE = Aus)
|
| Input | `rAO1` | `REAL` | 0.0 | Festlegung des Zustands am Analogausgang 1 (0.0 - 100.0%
entsprechend 0.000 - 10.000 V))
|
| Inout | `ModbusClient` | `ModbusClientBase` | | Client des Geräts |
| Output | `xDI1` | `BOOL` | | Zustand des Digitaleingang DI1 (FALSE = Aus) |
| Output | `xDI2` | `BOOL` | | Zustand des Digitaleingang DI2 (FALSE = Aus) |
| Output | `xDI3` | `BOOL` | | Zustand des Digitaleingang DI3 (FALSE = Aus) |
| Output | `xDI4` | `BOOL` | | Zustand des Digitaleingang DI4 (FALSE = Aus) |
| Output | `xDI5` | `BOOL` | | Zustand des Digitaleingang DI5 (FALSE = Aus) |
| Output | `xDI6` | `BOOL` | | Zustand des Digitaleingang DI6 (FALSE = Aus) |
| Output | `xDO1_Fb` | `BOOL` | | Zustand des Digitalausgangs DO1 (FALSE = Aus) |
| Output | `xDO2_Fb` | `BOOL` | | Zustand des Digitalausgangs DO2 (FALSE = Aus) |
| Output | `xDO3_Fb` | `BOOL` | | Zustand des Digitalausgangs DO3 (FALSE = Aus) |
| Output | `xDO4_Fb` | `BOOL` | | Zustand des Digitalausgangs DO4 (FALSE = Aus) |
| Output | `xDO5_Fb` | `BOOL` | | Zustand des Digitalausgangs DO5 (FALSE = Aus) |
| Output | `xDO6_Fb` | `BOOL` | | Zustand des Digitalausgangs DO6 (FALSE = Aus) |
| Output | `xDO7_Fb` | `BOOL` | | Zustand des Digitalausgangs DO7 (FALSE = Aus) |
| Output | `eAOO_DO1` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO1 |
| Output | `eAOO_DO2` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO2 |
| Output | `eAOO_DO3` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO3 |
| Output | `eAOO_DO4` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO4 |
| Output | `eAOO_DO5` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO5 |
| Output | `eAOO_DO6` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO6 |
| Output | `eAOO_DO7` | eManBin | | Zustand der Handübersteuerung am Digitalausgang DO7 |
| Output | `eAO_AO1` | eManNum | | Zustand der Handübersteuerung am Analogausgang AO1 |
| Output | `xStateDevGreen` | `BOOL` | | Zustand der Status-LED Grün (TRUE = Ein) |
| Output | `xStateDevRed` | `BOOL` | | Zustand der Status-LED Rot (TRUE = Ein) |
| Output | `rAI1` | `REAL` | | Istwert der Spannung am Analogeingang 1 (0.0 - 10.0 V) |
| Output | `rAI2_PT1000` | `REAL` | | Istwert der Temperatur am Analogeingang 2 (PT1000) (
-30.0°C = Kurzschluss / Unterbrechung)
|
| Output | `xAlarm_AI2_PT1000` | `BOOL` | FALSE | Störung - Kurzschluss / Unterbrechung des Analogeingang 2 (
PT1000) (TRUE = Störung)
|
| Output | `rAI2_Resist` | `REAL` | | Istwert des Widerstands am Analogeingang 2 (XXXX Ohm) |
| Output | `xSensorOffsetInDevice` | `BOOL` | | Anzeige, ob der Abgleich der Sensoren im Gerät erfolgen muss
(TRUE = Abgleich im Gerät erforderlich, FALSE = Abgleich im
FB erforderlich)
|
| Output | `wTypeID` | `WORD` | | Identifikation des Geräts |
| Output | `wFirmwareVer` | `WORD` | | Firmware-Version des Geräts |
| Output | `xAlarm` | `BOOL` | FALSE | Sammelstörung (TRUE = Störung) |
| Output | `xAlarmCom` | `BOOL` | FALSE | Sammelstörung - Kommunikation (TRUE = Störung) |
| Output | `eErrorCodeCom` | ModbusErrorCode | | Fehlercode - Kommunikation (0 = kein Fehler) |
| Output | `eErrorCodeDev` | POWERIO\_T1\_R100\_ERROR\_CODE | POWERIO\_T1\_R100\_ERROR\_CODE.NO\_ERROR | Fehlercode - Gerät (0 = kein Fehler) |
| Output | `xBusy` | `BOOL` | | Kommunikationsanzeige (TRUE = Kommunikation) |
| Input Const | `rAI2_ResistOffset` | `REAL` | 0.0 | Konstanter Messwert-Versatz für den übertragenen Widerstands
- Istwert
|
| Input Const | `rAI2_PT1000Offset` | `REAL` | 0.0 | Konstanter Messwert-Versatz für den übertragenen Temperatur
- Istwert
|
| Input Const | `rAO1_SafeState_Sta` | `REAL` | 0.0 | Zustand des Analogausgangs 1 im Safestate-Betrieb (0.000
… +10.000 V)
|
| Input Const | `xDO7_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 7 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xDO6_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 6 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xDO5_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 5 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xDO4_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 4 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xDO3_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 3 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xDO2_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 2 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xDO1_SafeState_Sta` | `BOOL` | FALSE | Zustand des Digitalausgangs 1 im Safestate-Betrieb (FALSE =
Aus)
|
| Input Const | `xAO1_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Analogausgangs 1 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO7_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 7 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO6_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 6 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO5_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 5 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO4_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 4 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO3_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 3 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO2_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 2 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `xDO1_SafeState_En` | `BOOL` | FALSE | Freigabe / Sperrung des Digitalausgangs 1 für den Safestate-
Betrieb (TRUE = Freigabe)
|
| Input Const | `tTimeSafeState` | `TIME` | TIME#0ms | Zeitdauer für die Aktivierung des Zustands Safestate bei
Kommunikationsausfall (ganzzahlige Vielfache von 1s,
mindestens 5s)
|
| Input Const | `tTimeMinChangeValue` | `TIME` | TIME#0ms | Mindestzeitdauer vor der Übertragung eines Sollwerts
aufgrund einer erkannten Wertänderung
|
| Input Const | `tTimeUpdateSetp` | `TIME` | TIME#45s0ms | Updateintervall für die Vorgänge, die durch den Eingang
xUpdateSetp beeinflusst werden
|
| Input Const | `tTimeUpdateStates` | `TIME` | TIME#500ms | Updateintervall für die Vorgänge, die durch den Eingang
xUpdateStates beeinflusst werden
|
| Input Const | `tTimeUpdateActual` | `TIME` | TIME#3s0ms | Updateintervall für die Vorgänge, die durch den Eingang
xUpdateActual beeinflusst werden
|
