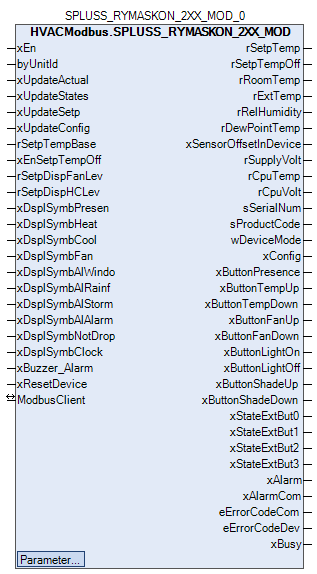

# SPLUSS\_RYMASKON\_2XX\_MOD ## `SPLUSS_RYMASKON_2XX_MOD` (FB) `FUNCTION_BLOCK` SPLUSS\_RYMASKON\_2XX\_MOD ### Kurzbeschreibung > Steuerung der Geräteserie Rymaskon 2XX der Fa. S+S Regeltechnik Zusatzfunktionen: Zwei Betriebsarten für die Solltemperaturbildung Typische Anwendung: Raumbediengerät in einer Zone ### Darstellung
### Schnittstellen #### Eingänge | Name | Datentyp | Wertebereich | Initialwert | Funktion | | ------------------ | -------- | ------------ | ----------- | --------------------------------------------------------------------------------------------------------------------------- | | *xEn* | `BOOL` | | TRUE | Freigabe / Sperrung der Kommunikation (TRUE = Freigabe) | | *byUnitId* | `BYTE` | | 0 | Adresse des Geräts (0 .. 255) | | *xUpdateActual* | `BOOL` | | FALSE | Aktualisierung der Istwerte (bei jeder ansteigenden Flanke) | | *xUpdateStates* | `BOOL` | | FALSE | Aktualisierung der Zustände (bei jeder ansteigenden Flanke) | | *xUpdateSetp* | `BOOL` | | FALSE | Aktualisierung der Sollwerte (bei jeder ansteigenden Flanke) | | *xUpdateConfig* | `BOOL` | | FALSE | Aktualisierung der Konfiguration (bei jeder ansteigenden Flanke) | | *rSetpTempBase* | `REAL` | | 22.0 | Basis - Soll-Temperatur (Grad Celsius) | | *rEnSetpTempOff* | `BOOL` | | FALSE | Freigabe / Sperrung der Erfassung von Veränderungen der Raum-Solltemperatur (FALSE = keine Erfassung, rSetpTempOff = 0.0 K) | | *rSetpDispFanLev* | `REAL` | | 0.0 | Sollwert für die Anzeige der Ventilatorstufe (Bargraph - Rechts) | | *rSetpDispHCLev* | `REAL` | | 0.0 | Sollwert für die Anzeige der Heiz-/Kühlleistung (Bargraph - Links) | | *xDsplSymbPresen* | `BOOL` | | FALSE | Anzeige der Symbole für die Präsenz (= TRUE) bzw. Abwesenheit (= FALSE) | | *xDsplSymbHeat* | `BOOL` | | FALSE | Anzeige des Symbols für den Heizbetrieb (TRUE = Anzeige) | | *xDsplSymbCool* | `BOOL` | | FALSE | Anzeige des Symbols für den Kühlbetrieb (TRUE = Anzeige) | | *xDsplSymbFan* | `BOOL` | | FALSE | Anzeige des Symbols für den Ventilator (TRUE = Anzeige) | | *xDsplSymbAlWindo* | `BOOL` | | FALSE | Anzeige des Symbols für den Fenster - Alarm (TRUE = Anzeige) | | *xDsplSymbAlRainf* | `BOOL` | | FALSE | Anzeige des Symbols für den Regen - Alarm (TRUE = Anzeige) | | *xDsplSymbAlStorm* | `BOOL` | | FALSE | Anzeige des Symbols für den Wind - Alarm (TRUE = Anzeige) | | *xDsplSymbAlAlarm* | `BOOL` | | FALSE | Anzeige des Symbols für den Alarm (TRUE = Anzeige) | | *xDsplSymbNotDrop* | `BOOL` | | FALSE | Anzeige des Symbols für den durchgestrichenen Tropfen (TRUE = Anzeige) | | *xDsplSymbClock* | `BOOL` | | FALSE | Anzeige des Symbols für die Uhr (TRUE = Anzeige) | | *xBuzzer\_Alarm* | `BOOL` | | FALSE | Freigabe / Sperrung des Alarmtons (Buzzer) (TRUE = Freigabe) | | *xResetDevice* | `BOOL` | | FALSE | Reset des Geräts (bei jeder ansteigenden Flanke) | #### Ausgänge | Name | Datentyp | Wertebereich | Initialwert | Funktion | | ------------------ | ---------------------------- | ------------ | ----------- | ------------------------------------------------------------------------------------------------------------------------------------ | | *rSetpTemp* | `REAL` | | | Soll-Temperatur (Grad Celsius) (entspricht der am RBG angezeigten Raum-Solltemperatur) | | *rSetpTempOff* | `REAL` | | | Soll-Temperatur-Versatz (Kelvin) | | *rRoomTemp* | `REAL` | | | Raumtemperatur in XXX.X Grad Celsius | | *rExtTemp* | `REAL` | | | Externe Temperatur in XXX.X Grad Celsius | | *rRelHumidity* | `REAL` | | | Relative Raumfeuchtigkeit in XXX.X % | | *rDewPointTemp* | `REAL` | | | Taupunkttemperatur in XXX.X Grad Celsius (Die Offsets der Temperatur und rel. Feuchte werden nicht berücksichtigt) | | *rSupplyVolt* | `REAL` | | | Versorgungsspannung in XXX.X Volt | | *rCpuTemp* | `REAL` | | | CPU-Temperatur in XXX.X Grad Celsius | | *rCpuVolt* | `REAL` | | | CPU-Spannung in XXX.X Volt | | *sSerialNum* | `STRING` | | | Seriennummer des Gerätes | | *sProductCode* | `STRING` | | | Product-Code des Gerätes (z.B. `21X`) | | *xConfig* | `BOOL` | | | Zustand der Konfiguration des Geräts \[ TRUE = Konfiguration aktiv ] | | *xButtonPresence* | `BOOL` | | | Betätigung der Präsenztaste (RBG (= Raumbediengerät): RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonTempUp* | `BOOL` | | | Betätigung der Taste zur Erhöhung der Solltemperatur (RBG: Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonTempDown* | `BOOL` | | | Betätigung der Taste zur Absenkung der Solltemperatur (RBG: Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonFanUp* | `BOOL` | | | Betätigung der Taste zur Erhöhung der Stufe des Ventilators (RBG: RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonFanDown* | `BOOL` | | | Betätigung der Taste zur Absenkung der Stufe des Ventilators (RBG: RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonLightOn* | `BOOL` | | | Betätigung der Taste zur Aktivierung der Beleuchtung (RBG: RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonLightOff* | `BOOL` | | | Betätigung der Taste zur Deaktivierung der Beleuchtung (RBG: RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonShadeUp* | `BOOL` | | | Betätigung der Taste zur Öffnung der Beschattung (RBG: RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xButtonShadeDown* | `BOOL` | | | Betätigung der Taste zur Schliessung der Beschattung (RBG: RAW, Impuls mit Zeitdauer `tTimeButtonPulse`) (RBG und/oder VISU) | | *xStateExtBut0* | `BOOL` | | | Zustand des externen Eingangs 0 | | *xStateExtBut1* | `BOOL` | | | Zustand des externen Eingangs 1 | | *xStateExtBut2* | `BOOL` | | | Zustand des externen Eingangs 2 | | *xStateExtBut3* | `BOOL` | | | Zustand des externen Eingangs 3 | | *xAlarm* | `BOOL` | | | Sammelstörung (TRUE = Störung) | | *xAlarmCom* | `BOOL` | | | Sammelstörung - Kommunikation (TRUE = Störung) | | *eErrorCodeCom* | ModbusErrorCode | | | Fehlercode - Kommunikation (0 = kein Fehler) | | *eErrorCodeDev* | SPLUSS\_ERROR\_CODE\_TYPE\_2 | | | Fehlercode - Gerät (0 = kein Fehler) | | *xBusy* | `BOOL` | | | Kommunikationsanzeige (TRUE = Kommunikation) | #### Ein- und Ausgänge | Name | Datentyp | Wertebereich | Initialwert | Funktion | | -------------- | ---------------- | ------------ | ----------- | ----------------- | | *ModbusClient* | ModbusClientBase | | | Client des Geräts | #### Sollwerte / Parameter | Name | Datentyp | Wertebereich | Initialwert | Funktion | | --------------------- | ----------------------------------------- | ------------ | ----------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------- | | **tTimeUpdateActual** | `TIME` | | T#3s | Updateintervall für die Vorgänge, die durch den Eingang `xUpdateActual` beeinflusst werden (0 = kein automatisches Update, > 0 zyklisches Update) | | **tTimeUpdateStates** | `TIME` | | T#500ms | Updateintervall für die Vorgänge, die durch den Eingang `xUpdateStates` beeinflusst werden (0 = kein automatisches Update, > 0 zyklisches Update) | | **tTimeUpdateSetp** | `TIME` | | T#0s | Updateintervall für die Vorgänge, die durch den Eingang `xUpdateSetp` beeinflusst werden (0 = kein automatisches Update, > 0 zyklisches Update) | | **tTimeUpdateConfig** | `TIME` | | T#0s | Updateintervall für die Vorgänge, die durch den Eingang `xUpdateConfig` beeinflusst werden (0 = kein automatisches Update, > 0 zyklisches Update) | | **tPCTimeLong** | `TIME` | | T#60s | Intervallzeitdauer des Scanvorgangs zur Ermittlung des Product-Code (lange Zeitdauer, Gerät erkannt) | | **tPCTimeShort** | `TIME` | | T#5s | Intervallzeitdauer des Scanvorgangs zur Ermittlung des Product-Code (kurze Zeitdauer, Gerät noch nicht erkannt) | | **tTimeButtonPulse** | `TIME` | | T#1s | Zeitdauer des Impulses am Ausgang, falls die zugeordnete Taste - kurz - betätigt wurde | | **rSetpTempMin** | `REAL` | | 18.0 | Absoluter Minimalwert - Soll-Temperatur (Grad Celsius) | | **rSetpTempMax** | `REAL` | | 26.0 | Absoluter Maximalwert - Soll-Temperatur (Grad Celsius) | | **rSetpTempOffMin** | `REAL` | | -3.0 | Absoluter Minimalwert des Offsets der Soll-Temperatur (Kelvin) | | **rSetpTempOffMax** | `REAL` | | 3.0 | Absoluter Maximalwert des Offsets der Soll-Temperatur (Kelvin) | | **rSetpTempVariat** | `REAL` | | 0.5 | Schrittweite des Offsets der Soll-Temperatur (Kelvin) | | **wPinCodeAdmin** | `WORD` | | 7458 | PIN-Code für die Administrator-Ebene (0 = kein Code, 0001 - 9999 gültiger Code) | | **wPinCodeEndUser** | `WORD` | | 3333 | PIN-Code für die Anwender-Ebene (0 = kein Code, 0001 - 9999 gültiger Code) | | **eColorScheme** | SPLUSS\_LCD\_COLOR\_SCHEME | | SPLUSS\_LCD\_COLOR\_SCHEME.WHITE | Nummer des Farbschemas (1 = Weiss, 1-7 = gültige Nummern) | | **xDispBargrFanLev** | `BOOL` | | FALSE | Freigabe / Sperrung der Darstellung des rechten Bargraphen (FALSE = keine Anzeige) | | **xDispBargrHCLev** | `BOOL` | | FALSE | Freigabe / Sperrung der Darstellung des linken Bargraphen (FALSE = keine Anzeige) | | **ePresenceOutpMode** | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.PULSE | Betriebsart des Ausgangs `xButtonPresence` (RAW, PULSE) | | **eFanOutpMode** | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.PULSE | Betriebsart der Ausgänge `xButtonFanUp` bzw. `xButtonFanDwn` (RAW, PULSE) | | **eLightOutpMode** | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.PULSE | Betriebsart der Ausgänge `xButtonLightOn` bzw. `xButtonLightOff` (RAW, PULSE) | | **eShadeOutpMode** | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.RAW | Betriebsart der Ausgänge `xButtonShadeUp` bzw. `xButtonShadeDwn` (RAW, PULSE) | | **xVisuPresence** | `BOOL` | | FALSE | Betätigung der Präsenztaste in der Visualisierung | | **xVisuTempUp** | `BOOL` | | FALSE | Betätigung der Taste zur Erhöhung der Solltemperatur in der Visualisierung | | **xVisuTempDown** | `BOOL` | | FALSE | Betätigung der Taste zur Absenkung der Solltemperatur in der Visualisierung | | **xVisuFanUp** | `BOOL` | | FALSE | Betätigung der Taste zur Erhöhung der Stufe des Ventilators in der Visualisierung | | **xVisuFanDown** | `BOOL` | | FALSE | Betätigung der Taste zur Absenkung der Stufe des Ventilators in der Visualisierung | | **xVisuLightOn** | `BOOL` | | FALSE | Betätigung der Taste zur Aktivierung der Beleuchtung in der Visualisierung | | **xVisuLightOff** | `BOOL` | | FALSE | Betätigung der Taste zur Deaktivierung der Beleuchtung in der Visualisierung | | **xVisuShadeUp** | `BOOL` | | FALSE | Betätigung der Taste zur Öffnung der Beschattung in der Visualisierung | | **xVisuShadeDown** | `BOOL` | | FALSE | Betätigung der Taste zur Schliessung der Beschattung in der Visualisierung | ### Funktionsbeschreibung #### Allgemeines Dieser Funktionsbaustein steuert Raumbediengeräte der Geräteserie Rymaskon 2XX der Fa. S+S Regeltechnik per Modbus-Kummunikation. Alternativ können auch Raumbediengeräte der Fa. Loytec verwandt werden. Die Erkennung der unterschiedlichen Typen (21x - 26x) der Raumbediengeräte erfolgt automatisch. Die Raumbediengeräte werden nach ihrer Erkennung autoamatisch je nach Typ sinnvoll konfiguriert. Für die Bildung der Raum-Solltemperatur sind zwei Betriebsarten vorgesehen (MANUALLY, AUTOAMTICALLY). Für verschiedene Ausgänge (xButtonXXX) sind ebenfalls zwei Betriebsarten vorgesehene (RAW, PULSE) (gültig nur bei Bedienung über das Raumbediengerät) #### Erkennung des Product-Codes (des Gerätetyps) Die Modbus-Adresse des Raumbediengeräts zur Kommunikation mit diesem Funktionsbaustein wird am Eingang `byUnitId` im Bereich 0 - 255 eingestellt. Direkt nach dem Einschalten der Steuerung wird im Intervall `tPCTimeShort` (Default: 5s) jeweils ein Anforderungs-Telegramm zur Rückmeldung des Product-Code und der Seriennummer an das Raumbediengerät ausgesandt. Nach dem Empfang eines Antwort-Telegramms wird der Product-Code geprüft und ausgewertet. Ein gültiger Product-Code wird am Ausgang `sProductCode` ausgegeben. Ferner wir die Seriennummer des Raumbediengeräts am Ausgang `sSerialNum` ausgegeben. Die Konfigurationn des Raumbediengeräts wird ausgelöst, falls sich die Seriennummer geändert hat (direkt nach dem Einschalten der CPU oder nach dem Austausch des Raumbediengeräts). Nach der Erkennung eines gültigen Product-Codes wird das Intervall zur Aussendung eines Anforderungs-Telegramm zur Rückmeldung des Product-Code und der Seriennummer auf `tPCTimeLong` (Default: 60s) erhöht. Werden in diesem Intervall zehn aufeinander folgende Antwort-Telegramme mit fehlerhaften Product-Code oder überhaupt keine Antwort-Telegramm empfangen, so wird wieder der Erkennungs-Zyklus im Intervall `tPCTimeShort` ausgeführt. #### Bildung der Raum-Solltemperatur Die Raum-Solltemperatur, die direkt am Display des Raumbediengeräts angezeigt und am Ausgang `rSetpTemp` ausgegeben wird, entspricht stets dem Zustand am Eingang `rSetpTempBase`. Sie wird durch einstellbare absoluten Minimal- (`rSetpTempMin`, Default: 18.0 Grad Celsius) und Maximalwerte (`rSetpTempMax`, Default: 26.0 Grad Celsius) begrenzt. Es findet keine Übertragung von Raum-Solltemperaturen ausserhalb dieser absoluten Grenzen statt. #### Bildung des Offsets der Raum-Solltemperatur Der Offset der Raum-Solltemperatur wird durch die Ausgänge `xButtonTempUp` (ansteigende Flanke) und `xButtonTempDown` (ansteigende Flanke) beeinflusst. Der aktuelle Zustand wird stets am Ausgang `rSetpTempOff` dargestellt. Die Bildung des Offsets wird über den Eingang `xEnSetpTempOff` freigegeben (xEnSetpTempOff = TRUE) und gesperrt (xEnSetpTempOff = FALSE). Im gesperrten Zustand wird am Ausgang `rSetpTempOff` der Wert 0.0 ausgegeben. Im freigegebenen Zustand wird am Ausgang `rSetpTempOff` der zuletzt eingestellte Wert ausgegeben. Im freigegebenen Zustand wird der Ausgang `rSetpTempOff` bei jeder ansteigenden Flanke am Ausgang `xButtonTempUp` um den Parameter `rSetpTempOffVariat` (Default: 0,5 K) erhöht. Im freigegebenen Zustand wird der Ausgang `rSetpTempOff` bei jeder ansteigenden Flanke am Ausgang `xButtonTempDown` um den Parameter `rSetpTempOffVariat` reduziert. Im freigegebenen Zustand wird der Ausgang `rSetpTempOff` durch die Parameter `rSetpTempOffMin` (Default: -3.0 K) bzw. `rSetpTempOffMax` (Default: 3.0 K) absolut begrenzt. Bei jeder Veränderung der Parameter `rSetpTempOffVariat`, `rSetpTempOffMin` und `rSetpTempOffMax` wird der Ausgang `rSetpTempOff` neu mit 0.0 initialisiert. Ausgänge `xButtonTempUp` und `xButtonTempDown` Die Ausgänge werden durch die Bedienung der Tasten TBO bzw. TB4 am RBG und zusätzlich durch die Eingänge für die Viaualisierung (`xVisuTempUp` und `xVisuTempDown`) beeinflusst (ODER-Verknüpfung). Jede - kurze - Betätigung der Taste TB0 (Erhöhung der Temperatur) und TB4 (Absenkung der Temperatur) löst an den zugehörigen Ausgängen `xButtonTempUp` und `xButtonTempDown` einen Impuls der Zeitdauer `tTimeButtonPulse` (Default: 1s) aus. #### Ausgänge `xButtonXXX` (nicht für `xButtonTempUp` und `xButtonTempDown`) Die Ausgänge `xButtonXXX` (xButtonPresence, xButtonFanUp, xButtonFanDown, xButtonLightOn, xButtonLightOff, xButtonShadeUp und xButtonShadeDown) werden durch die Bedienung der entsprechenden Tasten am RBG und zusätzlich durch die Eingänge für die Viaualisierung (`xVisuXXX`) beeinflusst (ODER-Verknüpfung). Sie können am RBG in zwei unterschiedlichen Betriebsarten (Auswahl über die Parameter `ePresenceOutpMode`, `eFanOutpMode`, `eLightOutpMode` und `eShadeOutpMode`) betrieben werden. Die Auswahl der Betriebsart wird stets für beide Ausgänge einer Funktion gemeinsam vorgenommen. Betriebsarten RAW Die Ausgänge übernehmen unmittelbar die Zustände ihrer zugeordneten Tasten (Taste betätigt >>> Ausgang = TRUE). Die Anordnung der Tasten kann sich je nach Typ des Raumbediengeräts unterscheiden. Falls die Tasten für die gewünschte Funktion am Raumbediengerät nicht vorhanden sind, so bleiben die zugeordneten Ausggänge inaktiv (= FALSE). PULSE Jede - kurze - Betätigung der Taste löst am zugehörigen Ausgang einen Impuls der Zeitdauer `tTimeButtonPulse` (Default: 1s) aus. #### Anzeige der Ventilatorstufe Die Anzeige der Ventilatorstufe (Auswahl über den Eingang `rSetpDispFanLev` im Bereich 0.0 - 7.0) erfolgt durch den rechten Bargraphen im Display des Raumbediengeräts, falls die Anzeige generell (Parameter `xDispBargrFanLev` = TRUE) freigegeben ist. | *rSetpDispFanLev* | Anzeige | Hinweise | | ----------------- | ------------------- | -------- | | 0 | Stufe 0 - Manuell | | | 1 | Stufe 1 - Manuell | | | 2 | Stufe 2 - Manuell | | | 3 | Stufe 3 - Manuell | | | 4 | Stufe 0 - Automatik | | | 5 | Stufe 1 - Automatik | | | 6 | Stufe 2 - Automatik | | | 7 | Stufe 3 - Automatik | | #### Anzeige der Heiz-/Kühlleistung Die Anzeige der Heiz-/Kühlleistung (Auswahl über den Eingang `rSetpDispHCLev` im Bereich 0.0 - 7.0) erfolgt durch den linken Bargraphen im Display des Raumbediengeräts, falls die Anzeige generell (Parameter `xDispBargrHCLev` = TRUE) freigegeben ist. | *rSetpDispHCLev* | Anzeige | Hinweise | | ---------------- | ------------------- | -------- | | 0 | Stufe 0 - Manuell | | | 1 | Stufe 1 - Manuell | | | 2 | Stufe 2 - Manuell | | | 3 | Stufe 3 - Manuell | | | 4 | Stufe 0 - Automatik | | | 5 | Stufe 1 - Automatik | | | 6 | Stufe 2 - Automatik | | | 7 | Stufe 3 - Automatik | | #### Anzeige von Symbolen Die Anzeige der gewünschten Symbole im Display des Raumbediengeräts wird durch den Zustand TRUE am zugeordneten Eingang ausglöst. (Beispiel: xDsplSymbHeat = TRUE bewirkt die statische Anzeige des Symbols `Heizen` im Display). Eingänge mit dem Namenszusatz ‘–Al–’ bewirken eine langsam blinkende Darstellung des zugeordneten Symbols. (Beispiel: xDsplSymbAlStorm = TRUE bewirkt die langsam blinkende Anzeige des Symbols `Windsack` im Display). #### Rücksetzung des Raumbediengeräts Das Raumbediengerät wird bei jeder ansteigenden Flanke am Eingang `xResetDevice` zurück gesetzt. #### Steuerung des Piezo-Summers im Raumbediengerät Der statische Zustand TRUE am Eingang `xBuzzer_Alarm` löst einen unterbrochenen Alarmton mit der Frequenz 800 Hz im Raumbediengerät aus. #### Anzeige von Störungen Die Anzeige von Störungen erfolgt am Sammelausgang `xAlarm` (= TRUE). Er beinhaltet die Kommunikationsstörungen (Zeitverzögerung: gc\_Parameters.gc\_tOnDelayxAlarmCom, Default = 60s) und die Gerätestörungen (direkt). Am Ausgang `eErrorCodeCom` steht im Falle eines Kommunikationsfehlers ein erklärender Text für die Ursache zur Verfügung. Es wird dort stets die Ursache des letzten Kommunikationsfehlers angezeigt. Am Ausgang `eErrorCodeDev` steht im Falle eines Gerätefehlers ein erklärender Text für die Ursache zur Verfügung. #### Ausgang `xConfig` Der Ausgang signalisiert die Konfiguration des Geräts (= TRUE), nachdem es erkannt worden ist (siehe Erkennung des Product-Codes) #### Ausgang `wDeviceMode` Der nummerische Wert an diesem Ausgang kennzeichnet die aktuelle Darstellung des Raumbediengeräts (Menüebene, Anzeigeninhalt, Passwort-Ebene, etc.) Er entspricht dem Inhalt des Modbus-Registers 101, siehe hierzu die Geräte-Dokumentation. #### Aktualisierung der Ausgänge für die Tasten-Betätigungen (9 Ausgänge) Der Zustand des Ausgangs `xButtonXXX` wird aus der ODER-Verknüpfung des Zustands aufgrund der Bedienungen am Raumbediengerät (`_xButtonXXX`) und aufgrund der Bedienung in der Visualisierung (`xVisuXXX`) gebildet. ### Codesys InOut: | Scope | Name | Type | Initial | Comment | | ----------- | ----------------------- | ----------------------------------------- | ----------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------- | | Input | `xEn` | `BOOL` | TRUE | Freigabe / Sperrung der Kommunikation (TRUE = Freigabe) | | Input | `byUnitId` | `BYTE` | 0 | Adresse des Geräts (0 .. 255) | | Input | `xUpdateActual` | `BOOL` | FALSE |

Aktualisierung der Istwerte (bei jeder ansteigenden Flanke
)

| | Input | `xUpdateStates` | `BOOL` | FALSE |

Aktualisierung der Zustände (bei jeder ansteigenden Flanke
)

| | Input | `xUpdateSetp` | `BOOL` | FALSE |

Aktualisierung der Sollwerte (bei jeder ansteigenden Flanke
)

| | Input | `xUpdateConfig` | `BOOL` | FALSE |

Aktualisierung der Konfiguration (bei jeder ansteigenden
Flanke)

| | Input | `rSetpTempBase` | `REAL` | 22.0 | Basis - Soll-Temperatur (Grad Celsius) | | Input | `xEnSetpTempOff` | `BOOL` | FALSE |

Freigabe / Sperrung der Erfassung von Veränderungen der
Raum-Solltemperatur (FALSE = keine Erfassung, rSetpTempOff
= 0.0 K)

| | Input | `rSetpDispFanLev` | `REAL` | 0.0 |

Sollwert für die Anzeige der Ventilatorstufe (Bargraph -
Rechts)

| | Input | `rSetpDispHCLev` | `REAL` | 0.0 |

Sollwert für die Anzeige der Heiz-/Kühlleistung (Bargraph -
Links)

| | Input | `xDsplSymbPresen` | `BOOL` | FALSE |

Anzeige der Symbole für die Präsenz (= TRUE) bzw.
Abwesenheit (= FALSE)

| | Input | `xDsplSymbHeat` | `BOOL` | FALSE | Anzeige des Symbols für den Heizbetrieb (TRUE = Anzeige) | | Input | `xDsplSymbCool` | `BOOL` | FALSE | Anzeige des Symbols für den Kühlbetrieb (TRUE = Anzeige) | | Input | `xDsplSymbFan` | `BOOL` | FALSE | Anzeige des Symbols für den Ventilator (TRUE = Anzeige) | | Input | `xDsplSymbAlWindo` | `BOOL` | FALSE |

Anzeige des Symbols für den Fenster - Alarm (TRUE = Anzeige
)

| | Input | `xDsplSymbAlRainf` | `BOOL` | FALSE | Anzeige des Symbols für den Regen - Alarm (TRUE = Anzeige) | | Input | `xDsplSymbAlStorm` | `BOOL` | FALSE | Anzeige des Symbols für den Wind - Alarm (TRUE = Anzeige) | | Input | `xDsplSymbAlAlarm` | `BOOL` | FALSE | Anzeige des Symbols für den Alarm (TRUE = Anzeige) | | Input | `xDsplSymbNotDrop` | `BOOL` | FALSE |

Anzeige des Symbols für den durchgestrichenen Tropfen (TRUE
= Anzeige)

| | Input | `xDsplSymbClock` | `BOOL` | FALSE | Anzeige des Symbols für die Uhr (TRUE = Anzeige) | | Input | `xBuzzer_Alarm` | `BOOL` | FALSE |

Freigabe / Sperrung des Alarmtons (Buzzer) (TRUE =
Freigabe)

| | Input | `xResetDevice` | `BOOL` | FALSE | Reset des Geräts (bei jeder ansteigenden Flanke) | | Inout | `ModbusClient` | `ModbusClientBase` | | Client des Geräts | | Output | `rSetpTemp` | `REAL` | |

Soll-Temperatur (Grad Celsius) (entspricht der am RBG
angezeigten Raum-Solltemperatur)

| | Output | `rSetpTempOff` | `REAL` | |

Soll-Temperatur-Versatz (Kelvin)(rSetpTempOff:=
rSetpTemp - rSetpTempBase)

| | Output | `rRoomTemp` | `REAL` | | Raumtemperatur in XXX.X Grad Celsius | | Output | `rExtTemp` | `REAL` | | Externe Temperatur in XXX.X Grad Celsius | | Output | `rRelHumidity` | `REAL` | | Relative Raumfeuchtigkeit in XXX.X % | | Output | `rDewPointTemp` | `REAL` | |

Taupunkttemperatur in XXX.X Grad Celsius (Die Offsets der
Temperatur und rel. Feuchte werden nicht berücksichtigt)

| | Output | `xSensorOffsetInDevice` | `BOOL` | |

Anzeige, ob der Abgleich der Sensoren im Gerät erfolgen muss
(TRUE = Abgleich im Gerät erforderlich, FALSE = Abgleich im
FB erforderlich)

| | Output | `rSupplyVolt` | `REAL` | | Versorgungsspannung in XXX.X Volt | | Output | `rCpuTemp` | `REAL` | | CPU-Temperatur in XXX.X Grad Celsius | | Output | `rCpuVolt` | `REAL` | | CPU-Spannung in XXX.X Volt | | Output | `sSerialNum` | `STRING` | | Seriennummer des Gerätes | | Output | `sProductCode` | `STRING` | | Product-Code des Gerätes (z.B. `21X`) | | Output | `wDeviceMode` | `WORD` | | Betriebsart des Gerätes | | Output | `xConfig` | `BOOL` | FALSE |

Zustand der Konfiguration des Geräts \[ TRUE = Konfiguration
aktiv ]

| | Output | `xButtonPresence` | `BOOL` | FALSE |

Betätigung der Präsenztaste (RAW, Impuls mit Zeitdauer
tTimeButtonPulse) (RBG und/oder VISU)

| | Output | `xButtonTempUp` | `BOOL` | FALSE |

Betätigung der Taste zur Erhöhung der Solltemperatur (
Impuls mit Zeitdauer tTimeButtonPulse) (RBG und/oder
VISU)

| | Output | `xButtonTempDown` | `BOOL` | FALSE |

Betätigung der Taste zur Absenkung der Solltemperatur (
Impuls mit Zeitdauer tTimeButtonPulse) (RBG und/oder
VISU)

| | Output | `xButtonFanUp` | `BOOL` | FALSE |

Betätigung der Taste zur Erhöhung der Stufe des Ventilators
(RAW, Impuls mit Zeitdauer tTimeButtonPulse) (RBG
und/oder VISU)

| | Output | `xButtonFanDown` | `BOOL` | FALSE |

Betätigung der Taste zur Absenkung der Stufe des Ventilators
(RAW, Impuls mit Zeitdauer tTimeButtonPulse) (RBG
und/oder VISU)

| | Output | `xButtonLightOn` | `BOOL` | FALSE |

Betätigung der Taste zur Aktivierung der Beleuchtung (RAW,
Impuls mit Zeitdauer tTimeButtonPulse) (RBG und/oder
VISU)

| | Output | `xButtonLightOff` | `BOOL` | FALSE |

Betätigung der Taste zur Deaktivierung der Beleuchtung (
RAW, Impuls mit Zeitdauer tTimeButtonPulse) (RBG
und/oder VISU)

| | Output | `xButtonShadeUp` | `BOOL` | FALSE |

Betätigung der Taste zur Öffnung der Beschattung (RAW,
Impuls mit Zeitdauer tTimeButtonPulse) (RBG und/oder
VISU)

| | Output | `xButtonShadeDown` | `BOOL` | FALSE |

Betätigung der Taste zur Schliessung der Beschattung (RAW,
Impuls mit Zeitdauer tTimeButtonPulse) (RBG und/oder
VISU)

| | Output | `xStateExtBut0` | `BOOL` | | Zustand des externen Eingangs 0 | | Output | `xStateExtBut1` | `BOOL` | | Zustand des externen Eingangs 1 | | Output | `xStateExtBut2` | `BOOL` | | Zustand des externen Eingangs 2 | | Output | `xStateExtBut3` | `BOOL` | | Zustand des externen Eingangs 3 | | Output | `xAlarm` | `BOOL` | FALSE | Sammelstörung (TRUE = Störung) | | Output | `xAlarmCom` | `BOOL` | FALSE | Sammelstörung - Kommunikation (TRUE = Störung) | | Output | `eErrorCodeCom` | ModbusErrorCode | | Fehlercode - Kommunikation (0 = kein Fehler) | | Output | `eErrorCodeDev` | SPLUSS\_ERROR\_CODE\_TYPE\_2 | | Fehlercode - Gerät (0 = kein Fehler) | | Output | `xBusy` | `BOOL` | | Kommunikationsanzeige (TRUE = Kommunikation) | | Input Const | `rRelHumidityOffset` | `REAL` | 0.0 |

Konstanter Messwert-Versatz für den übertragenen relative
Feuchte - Istwert (interne relative Feuchte)

| | Input Const | `rExtTempOffset` | `REAL` | 0.0 |

Konstanter Messwert-Versatz für den übertragenen Temperatur
- Istwert (externe Temperatur)

| | Input Const | `rRoomTempOffset` | `REAL` | 0.0 |

Konstanter Messwert-Versatz für den übertragenen Temperatur
- Istwert (interne Temperatur)

| | Input Const | `xVisuShadeDown` | `BOOL` | FALSE |

Betätigung der Taste zur Schliessung der Beschattung in der
Visualisierung

| | Input Const | `xVisuShadeUp` | `BOOL` | FALSE |

Betätigung der Taste zur Öffnung der Beschattung in der
Visualisierung

| | Input Const | `xVisuLightOff` | `BOOL` | FALSE |

Betätigung der Taste zur Deaktivierung der Beleuchtung in
der Visualisierung

| | Input Const | `xVisuLightOn` | `BOOL` | FALSE |

Betätigung der Taste zur Aktivierung der Beleuchtung in der
Visualisierung

| | Input Const | `xVisuFanDown` | `BOOL` | FALSE |

Betätigung der Taste zur Absenkung der Stufe des Ventilators
in der Visualisierung

| | Input Const | `xVisuFanUp` | `BOOL` | FALSE |

Betätigung der Taste zur Erhöhung der Stufe des Ventilators
in der Visualisierung

| | Input Const | `xVisuTempDown` | `BOOL` | FALSE |

Betätigung der Taste zur Absenkung der Solltemperatur in der
Visualisierung

| | Input Const | `xVisuTempUp` | `BOOL` | FALSE |

Betätigung der Taste zur Erhöhung der Solltemperatur in der
Visualisierung

| | Input Const | `xVisuPresence` | `BOOL` | FALSE | Betätigung der Präsenztaste in der Visualisierung | | Input Const | `eShadeOutpMode` | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.RAW |

Betriebsart der Ausgänge xButtonShadeUp bzw.
xButtonShadeDwn (RAW, PULSE)

| | Input Const | `eLightOutpMode` | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.PULSE |

Betriebsart der Ausgänge xButtonLightOn bzw.
xButtonLightOff (RAW, PULSE)

| | Input Const | `eFanOutpMode` | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.PULSE |

Betriebsart der Ausgänge xButtonFanUp bzw. xButtonFanDwn
(RAW, PULSE)

| | Input Const | `ePresenceOutpMode` | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE | SPLUSS\_RYMASKON\_2XX\_BUTTON\_OUTP\_MODE.PULSE | Betriebsart des Ausgangs `xButtonPresence` (RAW, PULSE) | | Input Const | `xDispBargrHCLev` | `BOOL` | FALSE |

Freigabe / Sperrung der Darstellung des linken Bargraphen (
FALSE = keine Anzeige)

| | Input Const | `xDispBargrFanLev` | `BOOL` | FALSE |

Freigabe / Sperrung der Darstellung des rechten Bargraphen (
FALSE = keine Anzeige)

| | Input Const | `eColorScheme` | SPLUSS\_LCD\_COLOR\_SCHEME | SPLUSS\_LCD\_COLOR\_SCHEME.WHITE | Nummer des Farbschemas (1 = Weiss, 1-7 = gültige Nummern) | | Input Const | `wPinCodeEndUser` | `WORD` | 3333 |

PIN-Code für die Anwender-Ebene (0 = kein Code, 0001 - 9999
gültiger Code)

| | Input Const | `wPinCodeAdmin` | `WORD` | 7458 |

PIN-Code für die Administrator-Ebene (0 = kein Code, 0001 -
9999 gültiger Code)

| | Input Const | `rSetpTempOffVariat` | `REAL` | 0.5 | Schrittweite des Offsets der Soll-Temperatur (Kelvin) | | Input Const | `rSetpTempOffMax` | `REAL` | 3.0 |

Absoluter Maximalwert des Offsets der Soll-Temperatur (
Kelvin)

| | Input Const | `rSetpTempOffMin` | `REAL` | -3.0 |

Absoluter Minimalwert des Offsets der Soll-Temperatur (
Kelvin)

| | Input Const | `rSetpTempMax` | `REAL` | 26.0 | Absoluter Maximalwert - Soll-Temperatur (Grad Celsius) | | Input Const | `rSetpTempMin` | `REAL` | 18.0 | Absoluter Minimalwert - Soll-Temperatur (Grad Celsius) | | Input Const | `tTimeButtonPulse` | `TIME` | TIME#1s0ms |

Zeitdauer des Impulses am Ausgang, falls die zugeordnete
Taste - kurz - betätigt wurde

| | Input Const | `tPCTimeShort` | `TIME` | TIME#5s0ms |

Intervallzeitdauer des Scanvorgangs zur Ermittlung des
Product-Code (kurze Zeitdauer, Gerät noch nicht erkannt)

| | Input Const | `tPCTimeLong` | `TIME` | TIME#1m0s0ms |

Intervallzeitdauer des Scanvorgangs zur Ermittlung des
Product-Code (lange Zeitdauer, Gerät erkannt)

| | Input Const | `tTimeUpdateConfig` | `TIME` | TIME#0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateConfig beeinflusst werden

| | Input Const | `tTimeUpdateSetp` | `TIME` | TIME#45s0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateSetp beeinflusst werden

| | Input Const | `tTimeUpdateStates` | `TIME` | TIME#500ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateStates beeinflusst werden

| | Input Const | `tTimeUpdateActual` | `TIME` | TIME#3s0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateActual beeinflusst werden
