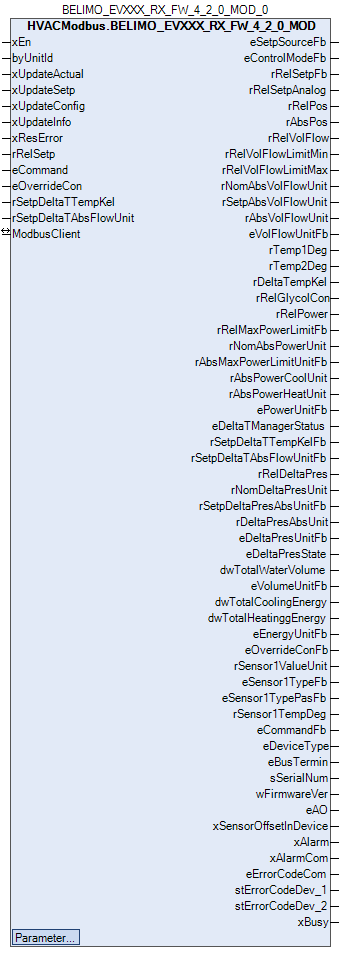

# BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_MOD ## `BELIMO_EVXXX_RX_FW_4_2_0_MOD` (FB) `FUNCTION_BLOCK` BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_MOD ### Darstellung
### Richtlinien - Softwareerstellung Es werden folgende Function-Codes (FC) unterstützt: 3, 4 (zusätzlich: 2, 4, 16) Bei Schreibvorgängen auf 32-Bit-Datenpunkte (2 aufeinander folgende Modbus-Register) muss der FC16 verwandt werden. Es dürfen dann in diesem Telegramm keine weiteren Register beschrieben werden. Format von 32-Bit-Datenpunkten: Register+0 (LSW): H-Byte L-Byte Register+1 (MSW): H-Byte L-Byte Der FC 02 darf nur für das Register 105 (Malfunction and service information, Startadresse = 1664) verwandt werden. * Für die Adressierung sind die Adressangaben zu verwenden, nicht die Registeradressen. | | Bei nicht benutzten Register wird der Wert 65535 (dez.) gelesen / geschrieben. * Die Kalibrierung der Temperaturfühler muss im Gerät erfolgen, es ist jedoch per Modbus kein Abgleich möglich. * Die Modbus-Adressen 1 - 247 können direkt im integrierten Web-Server eingestellt werden. * Alle beschreibbaren Registeradressen > 100 sind persistent und dürfen nicht zyklisch beschrieben werden * Die Firmware des Geräts kann aktuell (06.09.2024) nicht aus der Adresse 103 ausgelesen werden. Es wird immer der Wert 0 gelesen. #### Hinweise zum Eingang `rRelSetp` (Relativer Sollwert - Position/Volumenstrom/Leistung in % (0.0 - 100.0 %)) 1. Die Funktion ‘Volumenstrom in Abhängigkeit vom Signal `rRelSetp`’ ist nicht linear !!! (Siehe Belimo - Dokumentation) 2. Die Vorgabe eines absoluten Volumenstrom-Sollwerts kann daher wie folgt erfolgen: 1. Externer PI-Regler (invertiert, 0 - 100 Prozent): Istwert = `rAbsVolFlowUnit`, Sollwert = gewünschter absoluter Sollwert, Stellsignal mit Eingang `rRelSetp` verbinden. 2. Eingang `rRelSetp` mit Konstante 100.0 belegen, Parameter `rMaxAbsVolFlowUnit` mit dem gewünschten absoluten Sollwert beschreiben {% hint style="danger" %} Achtung: Der Parameter `rMaxAbsVolFlowUnit` darf nicht zyklisch beschrieben werden !!! {% endhint %} Messwerte - Abgleich: Klasse ??? InOut: | Scope | Name | Type | Initial | Comment | | ----------- | -------------------------- | ------------------------------------------------------------- | ---------------------------------------------------------------------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | Input | `xEn` | `BOOL` | TRUE | Freigabe / Sperrung der Kommunikation (TRUE = Freigabe) | | Input | `byUnitId` | `BYTE` | 1 | Adresse des Geräts (1 .. 247) | | Input | `xUpdateActual` | `BOOL` | FALSE |

Aktualisierung der Istwerte (bei jeder ansteigenden Flanke
)

| | Input | `xUpdateSetp` | `BOOL` | FALSE |

Aktualisierung der Sollwerte (bei jeder ansteigenden Flanke
)

| | Input | `xUpdateConfig` | `BOOL` | FALSE |

Aktualisierung der Konfiguration (bei jeder ansteigenden
Flanke) (schreibender und lesender Zugriff)

| | Input | `xUpdateInfo` | `BOOL` | FALSE |

Aktualisierung der Informationen (bei jeder ansteigenden
Flanke)

| | Input | `xResError` | `BOOL` | FALSE |

Reinitialisierung der Ausgänge eErrorCodeCom bzw.
xErrorCodeDev auf dem fehlerfreien Zustand (bei jeder
ansteigenden Flanke)

| | Input | `rRelSetp` | `REAL` | 0.0 |

Relativer Sollwert - Position/Volumenstrom/Leistung in % (
0.0 - 100.0 %)

| | Input | `eCommand` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_COMMAND | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_COMMAND.None | Befehl für Servicefunktionen (0 = None) | | Input | `eOverrideCon` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_OVERRIDE\_CONTROL | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_OVERRIDE\_CONTROL.None |

Zwangsübersteuerung des Stellsignal -
Position/Volumenstrom/Leistung (0 = None)

| | Input | `rSetpDeltaTTempKel` | `REAL` | 0.0 |

Sollwert - Temperaturdifferenz (Delta-T - Manager) in
Kelvin (Minimalwert)

| | Input | `rSetpDeltaTAbsFlowUnit` | `REAL` | 0.0 |

Sollwert - Volumenstrom in der gewählten Einheit (Delta-T -
Manager) (Festlegung der Einheit in Adresse 147)

| | Inout | `ModbusClient` | `ModbusClientBase` | | Client des Geräts | | Output | `eSetpSourceFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SETPOINT\_SOURCE | |

Rückmeldung - Quelle für den Sollwert -
Position/Volumenstrom/Leistung (1 = Modbus)

| | Output | `eControlModeFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_CONTROL\_MODE | | Rückmeldung - Betriebsart der Regelung (1 = Volumenstrom) | | Output | `rRelSetpFb` | `REAL` | |

Rückmeldung - Relativer Sollwerts -
Position/Volumenstrom/Leistung in % (0.0 - 100.0 %)

| | Output | `rRelSetpAnalog` | `REAL` | |

Relativer Sollwert - Position/Volumenstrom/Leistung in % (
0.0 - 100.0 %) vom Eingang 0 - 10V (Adresse 118 = 0 =
analog)

| | Output | `rRelPos` | `REAL` | | Relative Position in XXX.X % | | Output | `rAbsPos` | `REAL` | |

Absolute Position in XXX Grad (Rotation) oder mm (lineare
Bewegung)

| | Output | `rRelVolFlow` | `REAL` | |

Relativer Volumenstrom in % (0.0 - 150.0 %) (relativ zu
‘Maximum volumetric flow Limit - Adresse 106)

| | Output | `rRelVolFlowLimitMin` | `REAL` | |

Grenzwert - Minimaler prozentualer Volumenstrom (Referenz:
Vnom) (Control\_Mode = Flow Control oder Power Control)

| | Output | `rRelVolFlowLimitMax` | `REAL` | |

Grenzwert - Maximaler prozentualer Volumenstrom (Referenz:
Vnom) (Control\_Mode = Flow Control oder Power Control)

| | Output | `rNomAbsVolFlowUnit` | `REAL` | |

Nominaler Volumenstrom in der gewählten Einheit (Adressen
112 und 113) (Festlegung der Einheit in Adresse 147)

| | Output | `rSetpAbsVolFlowUnit` | `REAL` | |

Sollwert für den absoluter Volumenstrom in der gewählten
Einheit (Festlegung der Einheit in Adresse 147)

| | Output | `rAbsVolFlowUnit` | `REAL` | |

Absoluter Volumenstrom in der gewählten Einheit (Festlegung
der Einheit in Adresse 147)

| | Output | `eVolFlowUnitFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_VOLUME\_FLOW\_UNIT | |

Rückmeldung - Einheit für den absoluten Volumenstrom (
Festlegung der Einheit in Adresse 147)

| | Output | `rTemp1Deg` | `REAL` | | Aktuelle Temperatur am Kabel-Sensor in Grad Celsius | | Output | `rTemp2Deg` | `REAL` | |

Aktuelle Temperatur am Sensor im Durchflussmessgerät in Grad
Celsius

| | Output | `rDeltaTempKel` | `REAL` | | Aktuelle Temperaturdifferenz in Kelvin | | Output | `rRelGlycolCon` | `REAL` | | Aktuelle Glycol-Konzentration in Prozent | | Output | `rRelPower` | `REAL` | |

Aktuelle Leistung in Prozent (0.0 - 300.0 %) (
Bezugsgröße: ‘Maximum Power Limit’ - Adresse 165)

| | Output | `rRelMaxPowerLimitFb` | `REAL` | |

Rückmeldung - Relative maximale Leistung in Prozent ((
Bezugsgröße: Pnom)

| | Output | `rNomAbsPowerUnit` | `REAL` | |

Nominale Leistung in der gewählten Einheit (Adressen 163
und 164) (Festlegung der Einheit in Adresse 148)

| | Output | `rAbsMaxPowerLimitUnitFb` | `REAL` | |

Rückmeldung - Absolute maximale Leistung in der gewählten
Einheit (Bezugsgröße: Pnom) (Festlegung der Einheit in
Adresse 148)

| | Output | `rAbsPowerCoolUnit` | `REAL` | |

Aktuelle absolute Kühlleistung in der gewählten Einheit (
Festlegung der Einheit in Adresse 148)

| | Output | `rAbsPowerHeatUnit` | `REAL` | |

Aktuelle absolute Heizleistung in der gewählten Einheit (
Festlegung der Einheit in Adresse 148)

| | Output | `ePowerUnitFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_POWER\_UNIT | |

Rückmeldung - Einheit der Leistungen (Festlegung der
Einheit in Adresse 148) (Konfiguration\_0)

| | Output | `eDeltaTManagerStatus` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DELTA\_T\_MANAGER\_STATUS | | Status des Delta-T-Managers (Konfiguration\_0) | | Output | `rSetpDeltaTTempKelFb` | `REAL` | |

Rückmeldung - Sollwert - Temperaturdifferenz (Delta-T -
Manager) in Kelvin (Minimalwert)

| | Output | `rSetpDeltaTAbsFlowUnitFb` | `REAL` | |

Rückmeldung - Sollwert - Volumenstrom in der gewählten
Einheit (Delta-T - Manager) (Festlegung der Einheit in
Adresse 147)

| | Output | `rRelDeltaPres` | `REAL` | |

Relativer Differenzdruck - Wasser in % (0.0 - 100.0 %) (
relativ zu ‘Absolute differential water pressure setpoint in
selected unit’ - Adressen 172 - 173)

| | Output | `rNomDeltaPresUnit` | `REAL` | |

Nominaler Differenzdruck - Wasser in der gewählten Einheit (
Festlegung der Einheit in Adresse 151)

| | Output | `rSetpDeltaPresAbsUnitFb` | `REAL` | |

Rückmeldung - Sollwert - Differenzdruck - Wasser in der
gewählten Einheit (Festlegung der Einheit in Adresse 151)
(Konfiguration\_0)

| | Output | `rDeltaPresAbsUnit` | `REAL` | |

Differenzdruck - Wasser in der gewählten Einheit (
Festlegung der Einheit in Adresse 151)

| | Output | `eDeltaPresUnitFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DIFFERENTIAL\_PRESSURE\_UNIT | |

Rückmeldung - Einheit des Differenzdrucks (Festlegung der
Einheit in Adresse 151) (Konfiguration\_0)

| | Output | `eDeltaPresState` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DIFFERENTIAL\_PRESSURE\_STATE | | Status der Differenzdruck-Regelung | | Output | `dwTotalWaterVolume` | `DWORD` | |

Gesamte Wassermenge in der gewählten Einheit (Festlegung
der Einheit in Adresse 149)

| | Output | `eVolumeUnitFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_VOLUME\_UNIT | |

Rückmeldung - Einheit der gesamten Wassermenge (Festlegung
der Einheit in Adresse 149) (Konfiguration\_0)

| | Output | `dwTotalCoolingEnergy` | `DWORD` | |

Gesamte Kühlenergie in der gewählten Einheit (Festlegung
der Einheit in Adresse 150)

| | Output | `dwTotalHeatinggEnergy` | `DWORD` | |

Gesamte Heizenergie in der gewählten Einheit (Festlegung
der Einheit in Adresse 150)

| | Output | `eEnergyUnitFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_ENERGY\_UNIT | |

Rückmeldung - Einheit der gesamten Energiemengen (
Festlegung der Einheit in Adresse 150) (Konfiguration\_0)

| | Output | `eOverrideConFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_OVERRIDE\_CONTROL | |

Aktueller Zustand - Zwangsübersteuerung des Stellsignal -
Position/Volumenstrom/Leistung (0 = None)

| | Output | `rSensor1ValueUnit` | `REAL` | |

Aktueller Wert des Sensors 1 in der gewählten Einheit (
Adresse 120: Sensortyp, Adresse 121: Sensortyp passiv)

| | Output | `eSensor1TypeFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SENSOR\_1\_TYPE | |

Rückmeldung - Sensortyp (Adresse 120: Sensortyp) (
Konfiguration\_0)

| | Output | `eSensor1TypePasFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SENSOR\_1\_PASSIVE\_TYPE | |

Rückmeldung - Sensortyp - Passiv (Adresse 121: Sensortyp
passiv) (Konfiguration\_0)

| | Output | `rSensor1TempDeg` | `REAL` | | Aktuelle Temperatur am Sensor 1 in Grad Celsius | | Output | `eCommandFb` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_COMMAND | |

Aktueller Zustand - Befehl für Servicefunktionen (0 = None
)

| | Output | `eDeviceType` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DEVICE\_TYPE | |

Aktueller Zustand - Typ des Geräts (0 = Device not
connected)

| | Output | `eBusTermin` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_BUS\_TERMINATION | | Zustand des Modbus-Abschlusswiderstands (Active = Enabled) | | Output | `sSerialNum` | `STRING` | | Seriennummer des Gerätes | | Output | `wFirmwareVer` | `WORD` | | Firmware-Version des Geräts | | Output | `eAO` | eManNum | eManNum.Auto |

Anzeige - Handübersteuerung am Gerät (Antrieb abgekoppelt)
(0 = Automatik)

| | Output | `xSensorOffsetInDevice` | `BOOL` | |

Anzeige, ob der Abgleich der Sensoren im Gerät erfolgen muss
(TRUE = Abgleich im Gerät erforderlich, FALSE = Abgleich im
FB erforderlich)

| | Output | `xAlarm` | `BOOL` | FALSE | Sammelstörung (TRUE = Störung) | | Output | `xAlarmCom` | `BOOL` | FALSE | Sammelstörung - Kommunikation (TRUE = Störung) | | Output | `eErrorCodeCom` | ModbusErrorCode | | Fehlercode - Kommunikation (0 = kein Fehler) | | Output | `stErrorCodeDev_1` | `STRING` | |

String 1 mit den Nummern der aktiven Gerätefehler (
Fehlerbits 0 - 15)

| | Output | `stErrorCodeDev_2` | `STRING` | |

String 2 mit den Nummern der aktiven Gerätefehler (
Fehlerbits 16 - 31)

| | Output | `xBusy` | `BOOL` | | Kommunikationsanzeige (TRUE = Kommunikation) | | Input Const | `eDeltaTManagerLimitation` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DELTA\_T\_MANAGER\_LIMITATION | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DELTA\_T\_MANAGER\_LIMITATION.Disabled | Begrenzung des Delta-T-Managers | | Input Const | `rSetpDeltaPresAbsUnit` | `REAL` | 200.0 |

Sollwert - Differenzdruck - Wasser in der gewählten Einheit
(Festlegung der Einheit in Adresse 151)

| | Input Const | `rAbsMaxPowerLimitUnit` | `REAL` | 30.0 |

Absolute maximale Leistung in der gewählten Einheit (
Bezugsgröße: Pnom) (Festlegung der Einheit in Adresse 148
)

| | Input Const | `eDeltaPresUnit` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DIFFERENTIAL\_PRESSURE\_UNIT | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_DIFFERENTIAL\_PRESSURE\_UNIT.mbar |

Einheit des Differenzdrucks (Festlegung der Einheit in
Adresse 151)

| | Input Const | `eEnergyUnit` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_ENERGY\_UNIT | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_ENERGY\_UNIT.MWh |

Einheit der gesamten Energiemengen (Festlegung der Einheit
in Adresse 150)

| | Input Const | `eVolumeUnit` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_VOLUME\_UNIT | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_VOLUME\_UNIT.m3 |

Einheit der gesamten Wassermenge (Festlegung der Einheit in
Adresse 149)

| | Input Const | `ePowerUnit` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_POWER\_UNIT | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_POWER\_UNIT.kW |

Einheit der Leistungen (Festlegung der Einheit in Adresse
148)

| | Input Const | `eVolFlowUnit` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_VOLUME\_FLOW\_UNIT | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_VOLUME\_FLOW\_UNIT.m3\_per\_hour |

Einheit für den absoluten Volumenstrom (Festlegung der
Einheit in Adresse 147)

| | Input Const | `rMaxAbsVolFlowUnit` | `REAL` | 40.0 |

Maximalwert für den absoluter Volumenstrom in der gewählten
Einheit (0.25rNomAbsVolFlowUnit … 1.0rNomAbsVolFlowUnit
) (Festlegung der Einheit in Adresse 147)

| | Input Const | `rMinAbsVolFlowUnit` | `REAL` | 20.0 |

Minimalwert für den absoluter Volumenstrom in der gewählten
Einheit (0 … rMaxAbsVolFlowUnit) (Festlegung der
Einheit in Adresse 147)

| | Input Const | `eSensor_1_Passive_Type` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SENSOR\_1\_PASSIVE\_TYPE | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SENSOR\_1\_PASSIVE\_TYPE.None | Festlegung des Typs des passiven Sensors 1 (0 = None) | | Input Const | `eSensor_1_Type` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SENSOR\_1\_TYPE | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SENSOR\_1\_TYPE.None | Festlegung des Typs des Sensors 1 (0 = None) | | Input Const | `eSetpSource` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SETPOINT\_SOURCE | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_SETPOINT\_SOURCE.Bus |

Quelle für den Sollwert - Position/Volumenstrom/Leistung (1
= Modbus)

| | Input Const | `eControlMode` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_CONTROL\_MODE | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_CONTROL\_MODE.Flow\_Control | Betriebsart der Regelung (1 = Volumenstrom) | | Input Const | `tBusFailTimeout` | `TIME` | TIME#2m0s0ms | Zeitdauer zur Auswertung eines Kommunikationsfehlers | | Input Const | `eBusFailAction` | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_BUS\_FAIL\_ACTION | BELIMO\_EVXXX\_RX\_FW\_4\_2\_0\_BUS\_FAIL\_ACTION.None |

Aktion beim Auftreten eines Kommunikationsfehlers (0 =
keine)

| | Input Const | `tTimeUpdateInfo` | `TIME` | TIME#0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateInfo beeinflusst werden

| | Input Const | `tTimeUpdateConfig` | `TIME` | TIME#0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateConfig beeinflusst werden

| | Input Const | `tTimeUpdateSetp` | `TIME` | TIME#45s0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateSetp beeinflusst werden

| | Input Const | `tTimeUpdateActual` | `TIME` | TIME#3s0ms |

Updateintervall für die Vorgänge, die durch den Eingang
xUpdateActual beeinflusst werden
