# CODESYS Edge Gateway verwenden

Um das CODESYS Edge Gateway mit den powerIO-Systemen und dem CODESYS Automation Server zu koppeln, ist es erforderlich, das Gateway zunächst in den Wartungsmodus zu versetzen. Im Anschluss wird im Artikel erläutert, welche Schritte dafür notwendig sind.

## Edge-Gateway Maintenance Mode aktivieren/deaktivieren

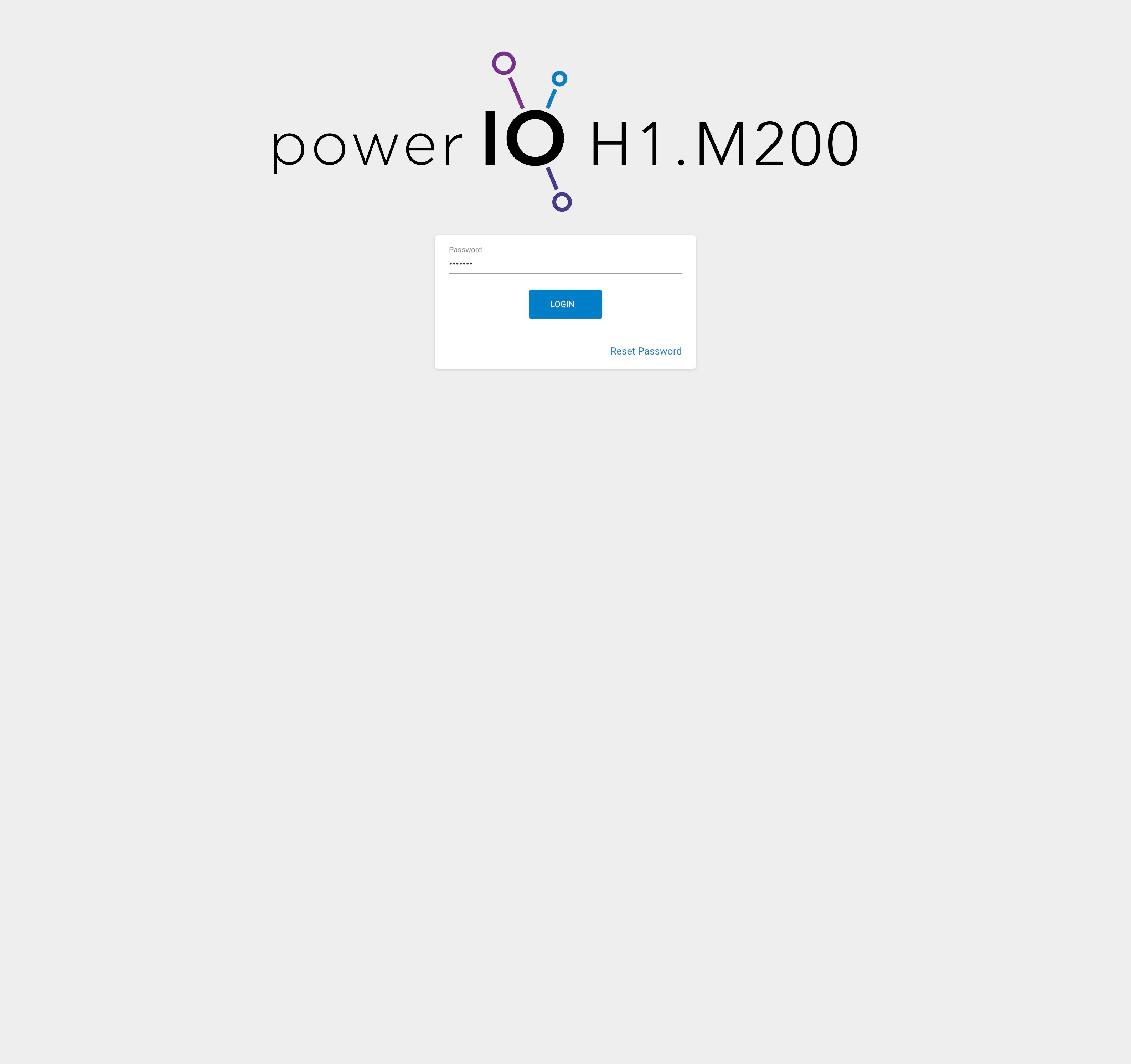

1. Zur IP-Adresse Ihres powerIO-Geräts navigieren: `http://<IP>:8080`
2. Auf das Feld "Passwort" klicken und sich mit Enter anmelden oder auf "LOGIN" klicken.

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/aff3671b-439a-4182-8a0c-9126eebd7182/ascreenshot.jpeg?tl_px=767,393&#x26;br_px=2487,1354&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=524,276" alt="" width="563">

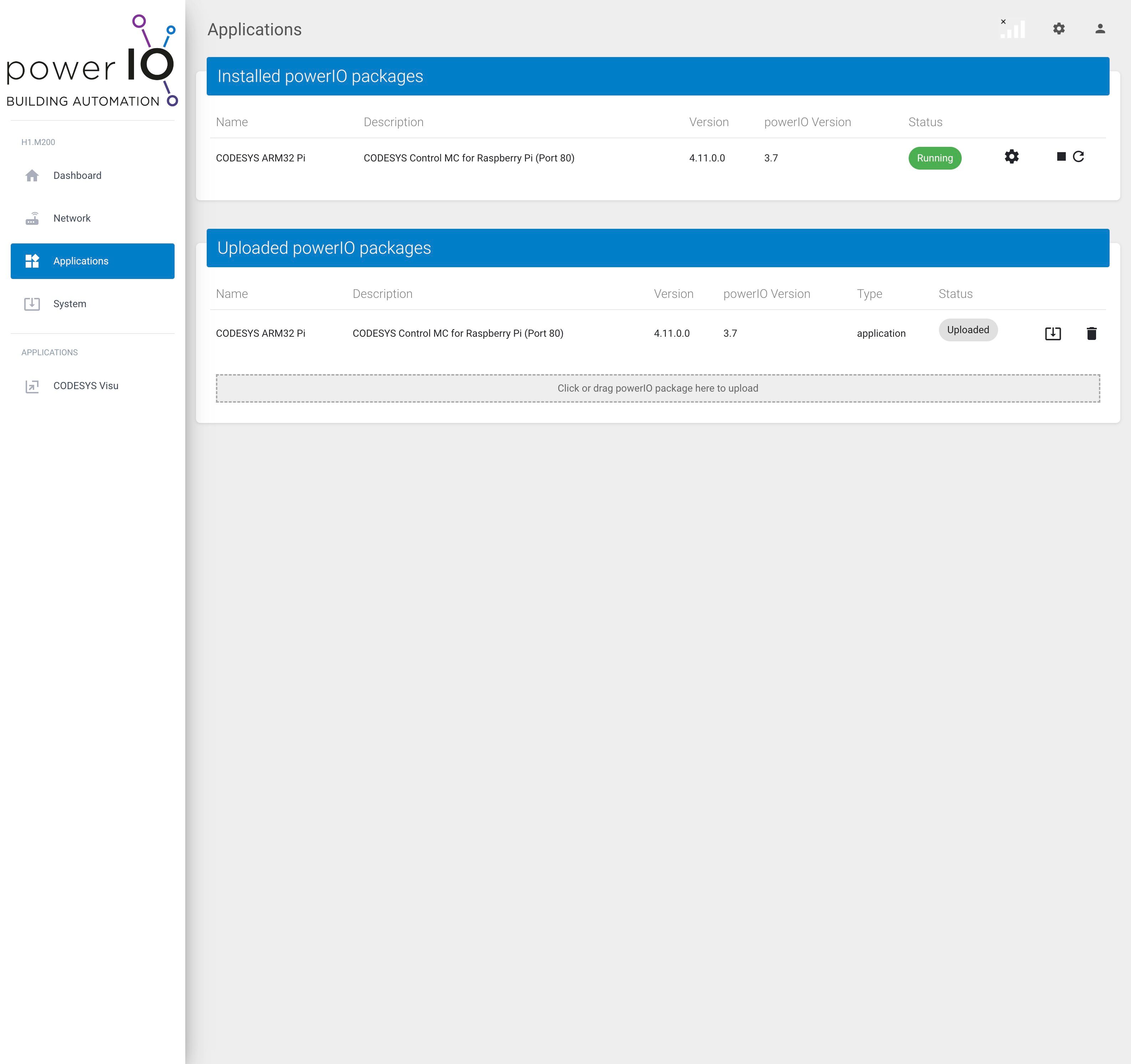

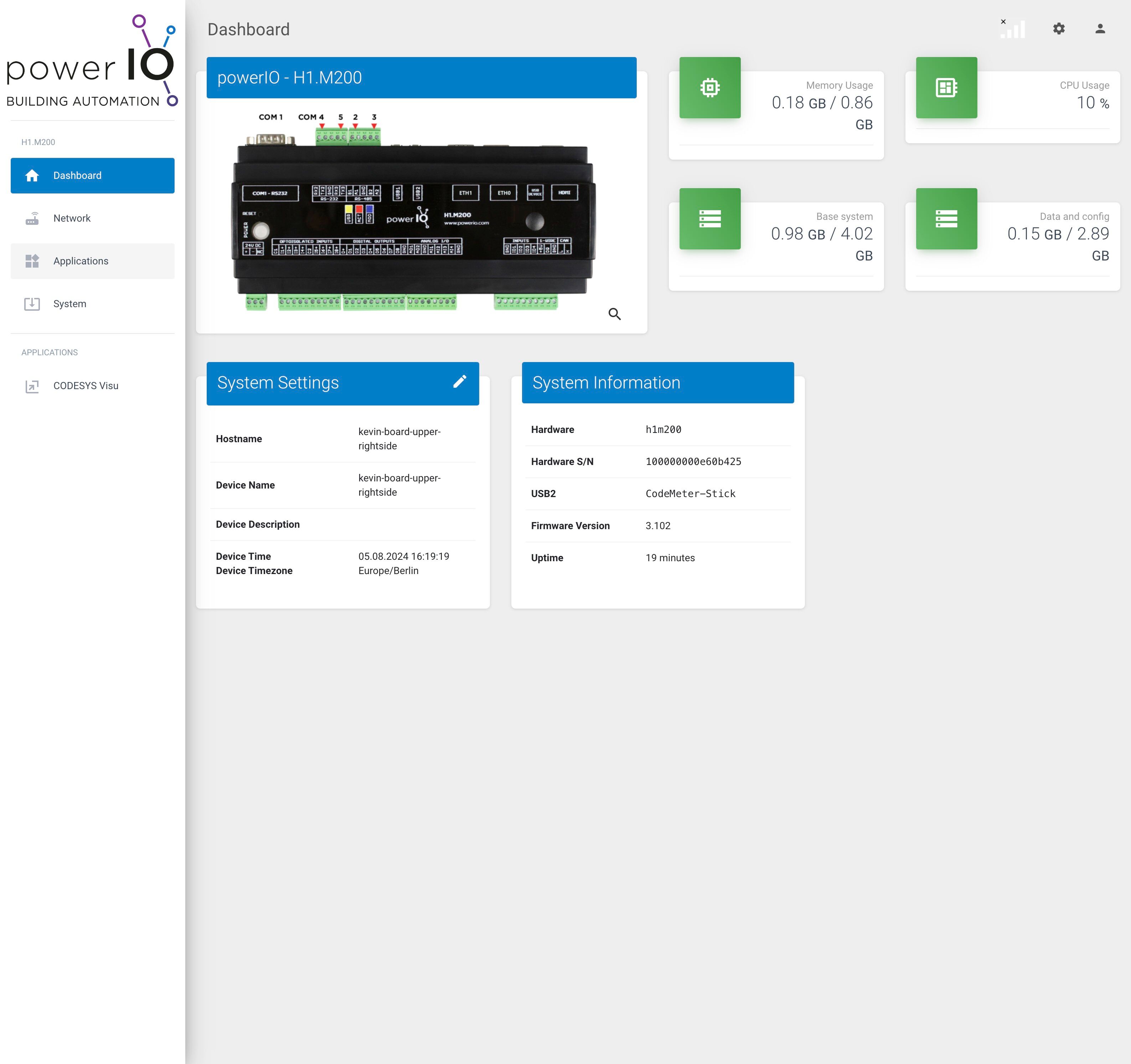

3\. Zu "Applications" navigieren

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/7e21fbaa-a574-4497-8a16-ef0305fea30f/ascreenshot.jpeg?tl_px=0,277&#x26;br_px=1719,1238&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=105,277" alt="" width="563">

4\. Das Zahnradsymbol neben der Anwendung muss angeklickt werden.

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/4d6b0d06-55c4-4487-b298-034cea8f8020/ascreenshot.jpeg?tl_px=1454,0&#x26;br_px=3174,961&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=869,255" alt="" width="563">

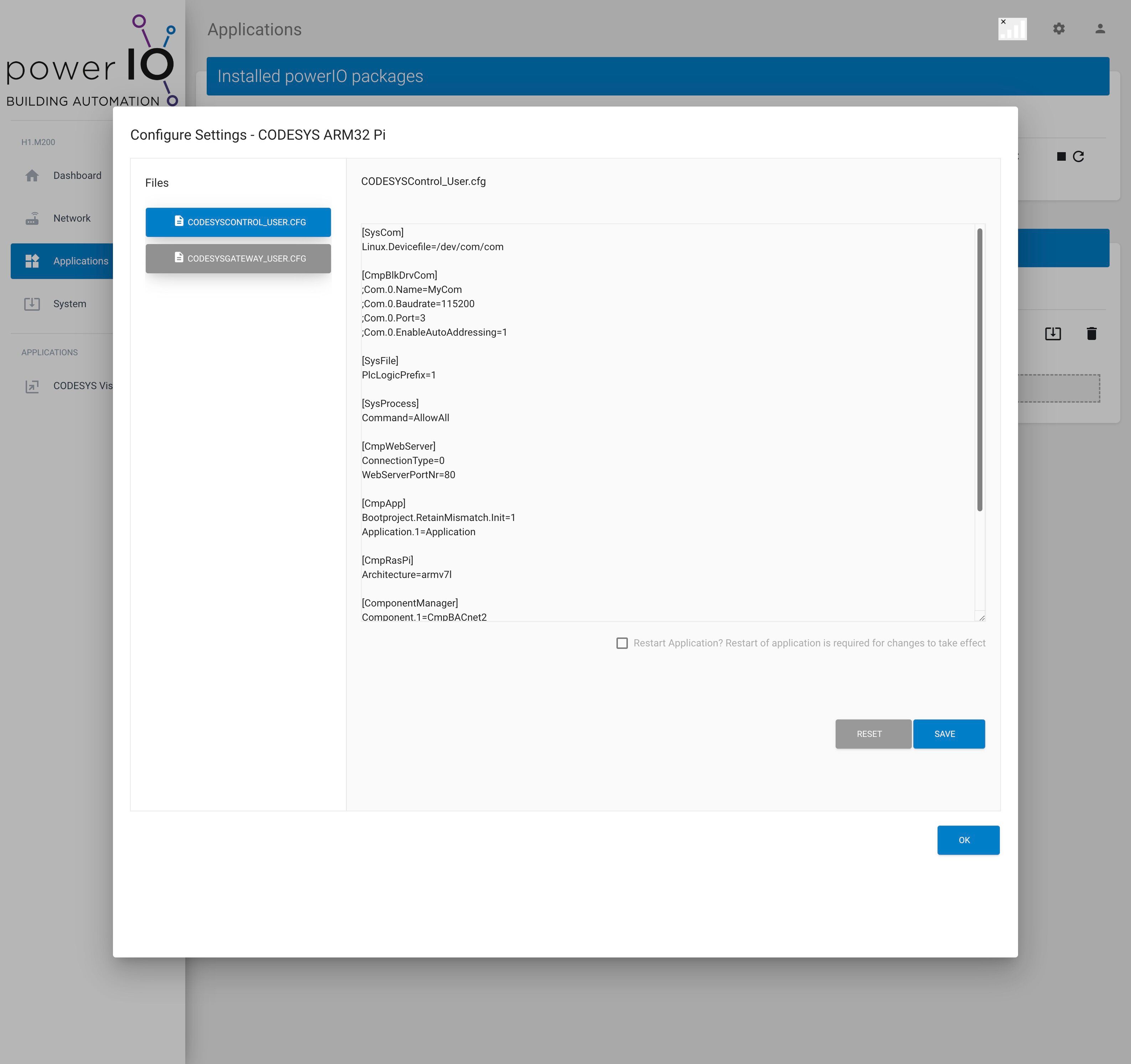

**5. Die "Gateway" Konfiguration auswählen**

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/1a6bb083-c022-4fd3-860a-592b4de1f3d5/ascreenshot.jpeg?tl_px=0,263&#x26;br_px=1719,1224&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=448,277" alt="" width="563">

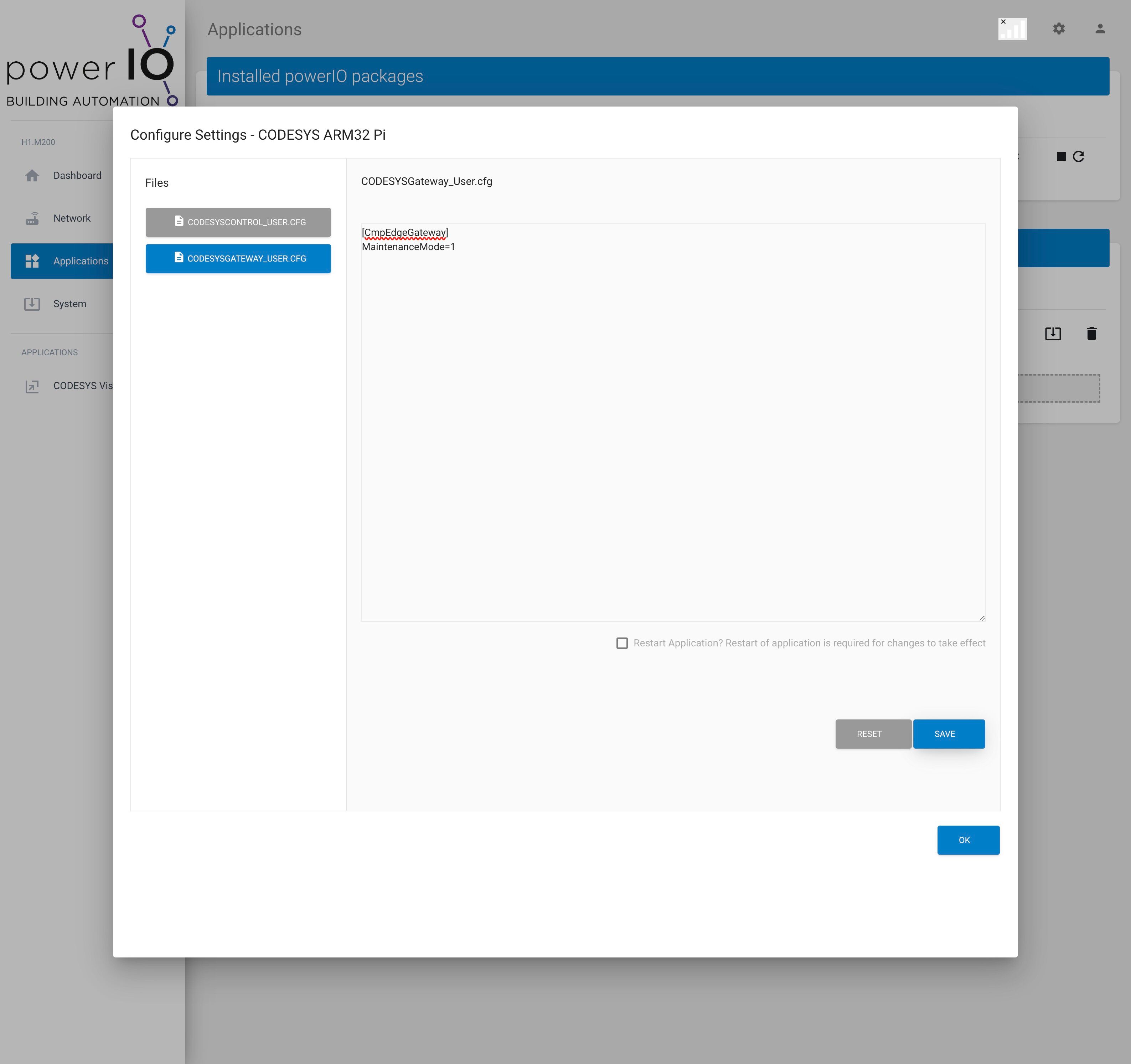

6\. Nun passen Sie die Einstellungen in der "Gateway" Konfigurationsdatei an.

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/19d0f310-1ae3-4813-a0fb-9a6f74a79d52/ascreenshot.jpeg?tl_px=544,203&#x26;br_px=2264,1164&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=524,277" alt="" width="563">

{% hint style="warning" %}
Aktivieren:

* Um den Maintenance Mode zu aktivieren, setzen Sie den Wert 1

Deaktivieren:

* Um den Maintenance Mode zu deaktivieren, setzen Sie den Wert auf 0
  {% endhint %}

7\. Übernehmen Sie die Einstellung mit klick auf "SAVE"

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/754e0fc3-d2b4-4c59-acb6-006740010ce9/ascreenshot.jpeg?tl_px=1454,1607&#x26;br_px=3174,2568&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=774,276" alt="" width="563">

8\. Starten Sie die Anwendung neu, damit die Konfiguration übernommen wird.

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/3740523e-8c2a-4fa5-a51e-44f8c23723ad/ascreenshot.jpeg?tl_px=1454,0&#x26;br_px=3174,961&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=994,257" alt="" width="563">

{% hint style="danger" %}
Bitte beachten Sie, dass dies auch die CODESYS Runtime neustartet. Ohne Neustart wird die Einstellung nicht übernommen.
{% endhint %}

## Connect Edge-Gateway

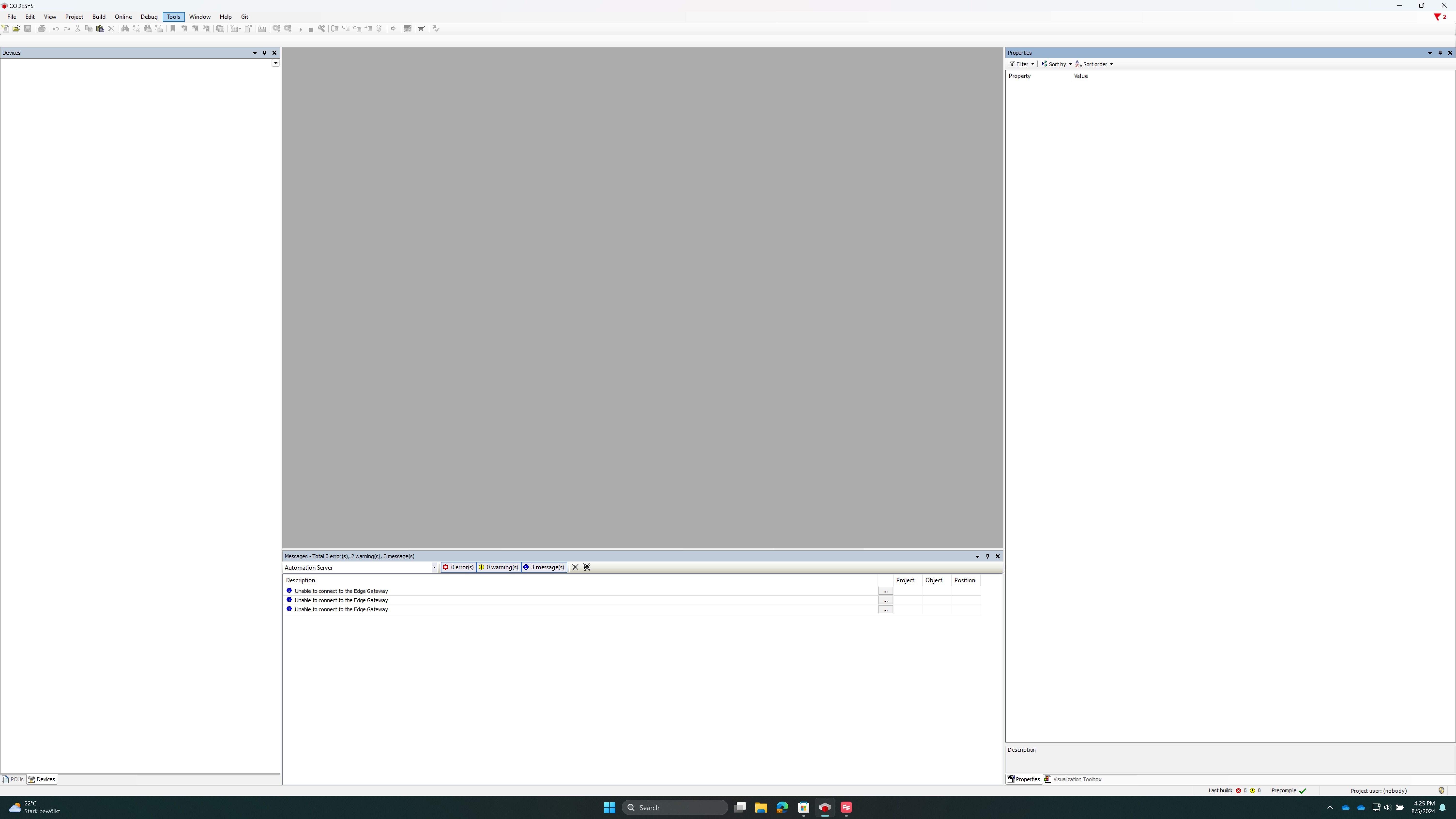

1\. Navigiere zu "Tools"

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/270b1970-4d63-41ab-be07-d031a7b10bc3/ascreenshot.jpeg?tl_px=0,0&#x26;br_px=1719,961&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=425,5" alt="" width="560">

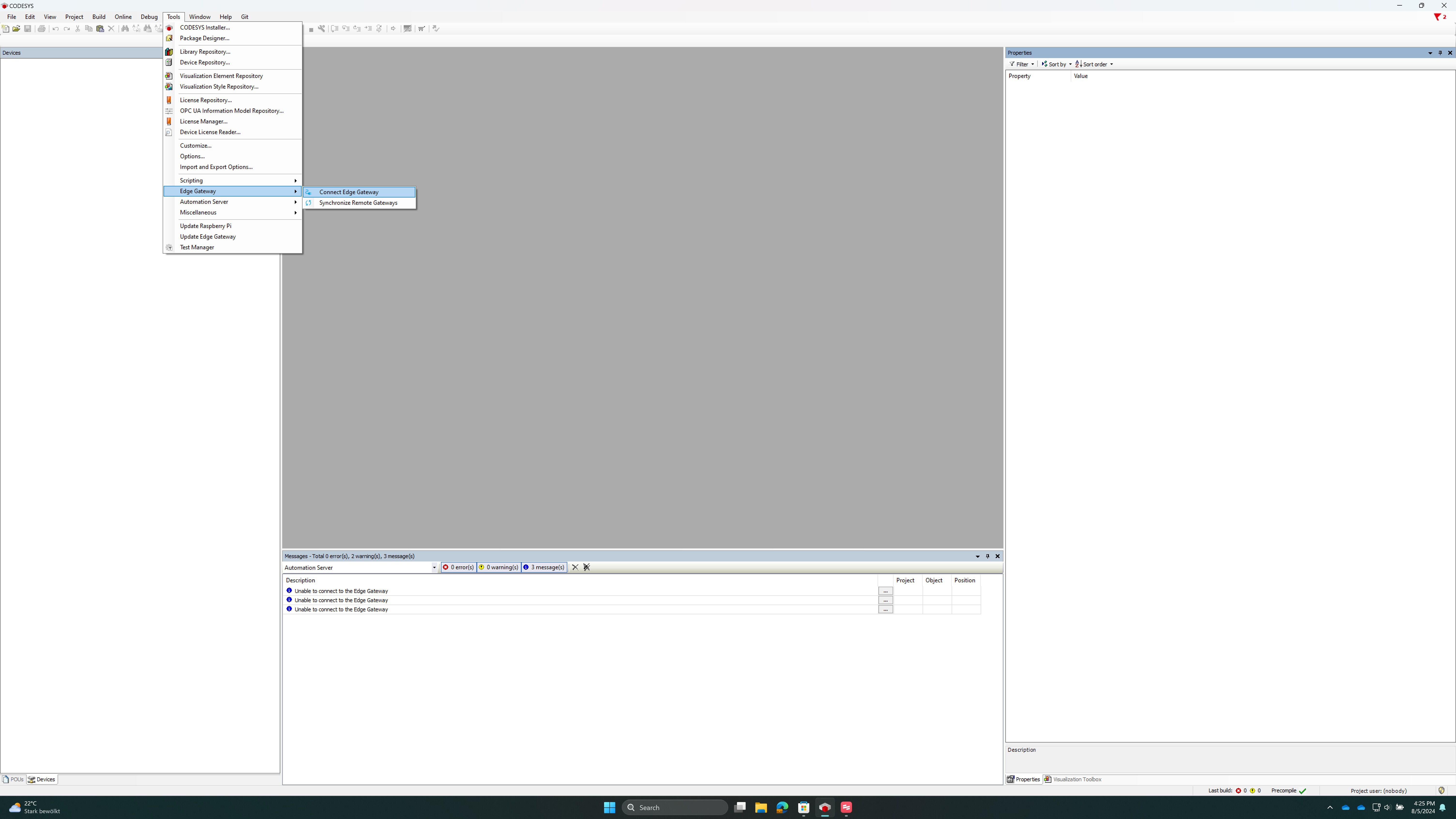

2\. Wähle "Edge Gateway" und anschließend "Connect Edge Gateway"

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/9531674f-318d-4523-b7f7-e4a2d37798b5/ascreenshot.jpeg?tl_px=472,299&#x26;br_px=2192,1260&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=524,277" alt="" width="560">

3. Verbindung mit dem Gerät herstellen

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/486a8087-a238-47c6-b5a4-a4b016459d55/ascreenshot.jpeg?tl_px=753,0&#x26;br_px=2473,961&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=523,159" alt="" width="560">

4\. Überprüfe den Status des Edge-Gateways

<img src="https://ajeuwbhvhr.cloudimg.io/colony-recorder.s3.amazonaws.com/files/2024-08-05/5f61379c-abaa-4f91-bcf4-bd5c4fe61950/ascreenshot.jpeg?tl_px=767,0&#x26;br_px=2487,961&#x26;force_format=png&#x26;width=1120.0&#x26;wat=1&#x26;wat_opacity=1&#x26;wat_gravity=northwest&#x26;wat_url=https://colony-recorder.s3.amazonaws.com/images/watermarks/77328A_standard.png&#x26;wat_pad=524,217" alt="" width="560">

{% hint style="info" %}
Im "Konfigurationsmodus" wird angezeigt, ob der Wartungsmodus aktiv ist. Wenn er inaktiv ist, aktiviere ihn wie oben beschrieben. Andernfalls sind keine Konfigurationen möglich.\
\
Aktiv:\
![](/files/TjtD1e8k5u1ddteSc8Nq)

Inaktiv:\
![](/files/i9Azj4hZ5SNLoMrtZv5V)
{% endhint %}

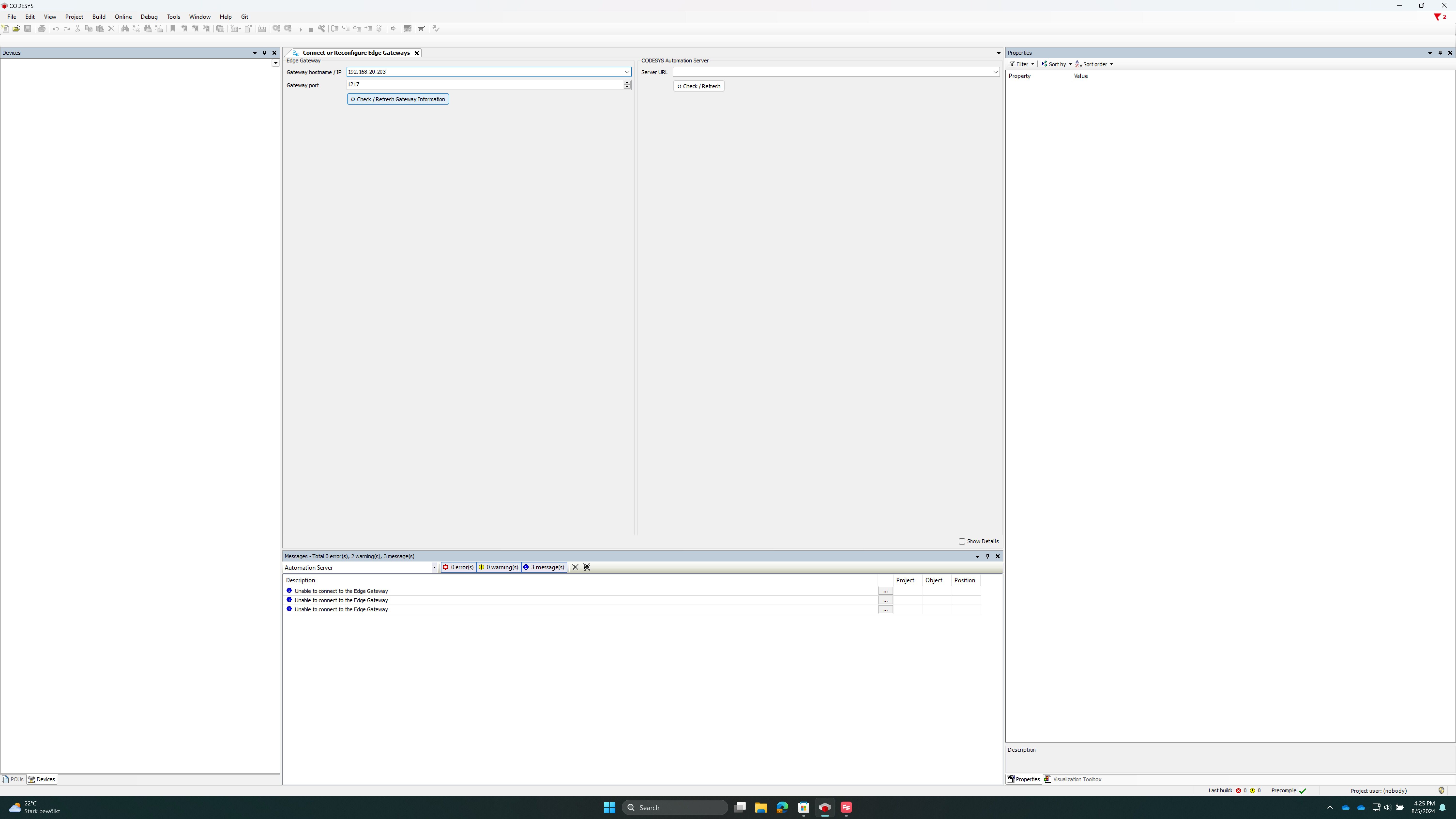

5\. Server URL angeben und auf "Check /Refresh" klicken

<figure><img src="/files/LHmLo6v9zuuBadm8tNaZ" alt="" width="563"><figcaption></figcaption></figure>

6\. Es öffnet sich ein weiteres Fenster. Hier müssen die Anmeldedaten eingegeben werden.&#x20;

<figure><img src="/files/UfW30uU1c4PVIvpWDDMn" alt="" width="375"><figcaption></figcaption></figure>

{% hint style="info" %}
Falls Sie noch keinen Automation Server Account besitzen, folgen Sie bitte der Anleitung von CODESYS.- [Erste Schritte mit dem CODESYS Automation Server](https://content.helpme-codesys.com/de/CODESYS%20Automation%20Server/_cas_first_steps.html)
{% endhint %}

7\. Nun kann ein Name für das Edge-Gateway vergeben werden. Mit Klick auf "Connect to Server", wird die Verbindung zum Automation Server hergestellt.

<figure><img src="/files/p64CSIwORNZsczi8Vp1G" alt="" width="563"><figcaption></figcaption></figure>


---
