TwoPointFun

TwoPointFun (FUN)

FUNCTION TwoPointFun : REAL

Kurzbeschreibung

Lineare Umwandlung eines nummerischen Eingangswertes durch eine durch zwei Punkte definierte Kennlinie. Typische Anwendung: Skalierung von Prozessrohwerten

Schnittstellen

Eingänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
rIn_X	REAL			Analogwerteingang
rX1	REAL		0	Punkt 1 des Eingangsbereiches
rY1	REAL		0	Punkt 1 der Ausgangskennlinie
rX2	REAL		100	Punkt 2 des Eingangsbereiches
rY2	REAL		100	Punkt 2 der Ausgangskennlinie
xMinMaxLimit	BOOL			Freigabe / Sperrung der Begrenzung am Analogwertausgang
iMinMaxOffset	INTEGER			Werte der Begrenzungen am Analogwertausgang

Ausgänge

Name	Datentyp	Wertebereich	Initialwert	Funktion
TwoPointFun	REAL			Lineare Umwandlung eines numerischen Eingangswertes
xErr	BOOL			* FALSE: Umwandlung fehlerfrei * TRUE: Fehler beim Umwandlungsprozess

Funktionsbeschreibung

Analogwertausgang

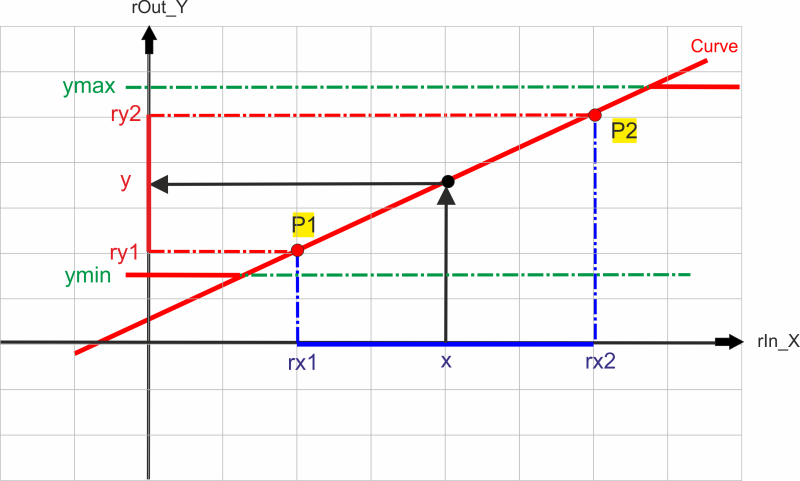

Der Analogwertausgang wird vom Analogwerteingang rIn_X in Abhängigkeit der durch die beiden Punkte P1(rX1/rY1) und P2(rX2/rY2) bestimmten linearen Kennlinie berechnet. Im Falle eines Konvertierungsfehlers (xErr = TRUE) bleibt der Analogwertausgang unverändert.

Formel

rOut_Y = (((rX1-rIn_X)*(rY2-rY1))/(rX1-rX2))+rY1\

Einschränkungen

Der Analogwertausgang ist vom Datentyp REAL. Durch eine ungeeignete Auswahl der Parameter rX1, rX2, rY1 und rY2 sowie des Wertes des Analogwerteingangs rIn_X kann es zu einer Überschreitung der Grenzen des Datentyps kommen.

Freigabe / Sperrung der Begrenzungen xMinMaxLimit

Die Begrenzungen des Analogwertausgangs können mit diesem Eingang generell freigegeben und gesperrt werden.

xMinMaxLimit	Begrenzungen	Hinweise
FALSE	keine	Analogwertausgang ohne absolute Begrenzungen
TRUE	Y_min und Y_max	Begrenzung des Analogwertausgangs aktiv

Werte der Begrenzungen iMinMaxOffset

Die Begrenzungen des Analogwertausgangs sind nur dann aktiv, falls der Eingang xMinMaxLimit aktiv (= TRUE) ist. Die Grenzwerte Y_min und Y_max werden dann wie folgt berechnet:

Formeln

Y_min = rY1 - ((ABS(rY2-rY1))*iMinMaxOffset)/100 Y_max = rY2 + ((ABS(rY2-rY1))*iMinMaxOffset)/100

rY1	rY2	rY2 - rY1	iMinMaxOffset	Y_min	Y_max	Hinweise
0	100	100	0	0	100	Standard-Begrenzungen
0	100	100	10	-10	110	Positiver Offset
0	100	100	-10	10	90	Negativer Offset

Digitalausgang xErr

Der digitale Ausgang xErr signalisiert einen Fehler beim Umwandlungsprozess. Folgende Fehler werden berücksichtigt:

• rX1 UND rX2 = 0
• rX1 = rX2
• rY1 UND rY2 = 0
• rY1 = rY2

Fehler beim Umwandlungsprozess	xErr	Hinweise
FALSE	FALSE	Umwandlung fehlerfrei
TRUE	TRUE	Fehler beim Umwandlungsprozess

Legende: X = beliebig

CODESYS

InOut:

Scope	Name	Type	Initial
Return	TwoPointFun	REAL
Input	rIn_X	REAL
Input	rX1	REAL	0
Input	rX2	REAL	100
Input	rY1	REAL	0
Input	rY2	REAL	100
Input	xMinMaxLimit	BOOL
Input	iMinMaxOffset	INT
Output	xErr	BOOL
